1. MONTAGEHINWEISE
Der Filter sollte vorzugsweise unterhalb des Schwimmbad-Wasserpegels montiert werden. Anderenfalls
muss ein Rückschlagventil an der Saugleitung installiert werden, das durch eine Wartungsklappe
zugänglich ist.
Für die Installation wird eine freie Fläche von 1200 mm x 1200 mm benötigt.
Um den Zugriff für Bedienereingriffe zu erleichtern, sollte das Steuergerät möglichst nahe am Mehrwegeventil
platziert werden.
Für die Vermeidung von Erschütterungen und Resonanzschwingungen sollte eine Gummimatte zwischen
Pumpensockel und Untergrund eingesetzt werden.

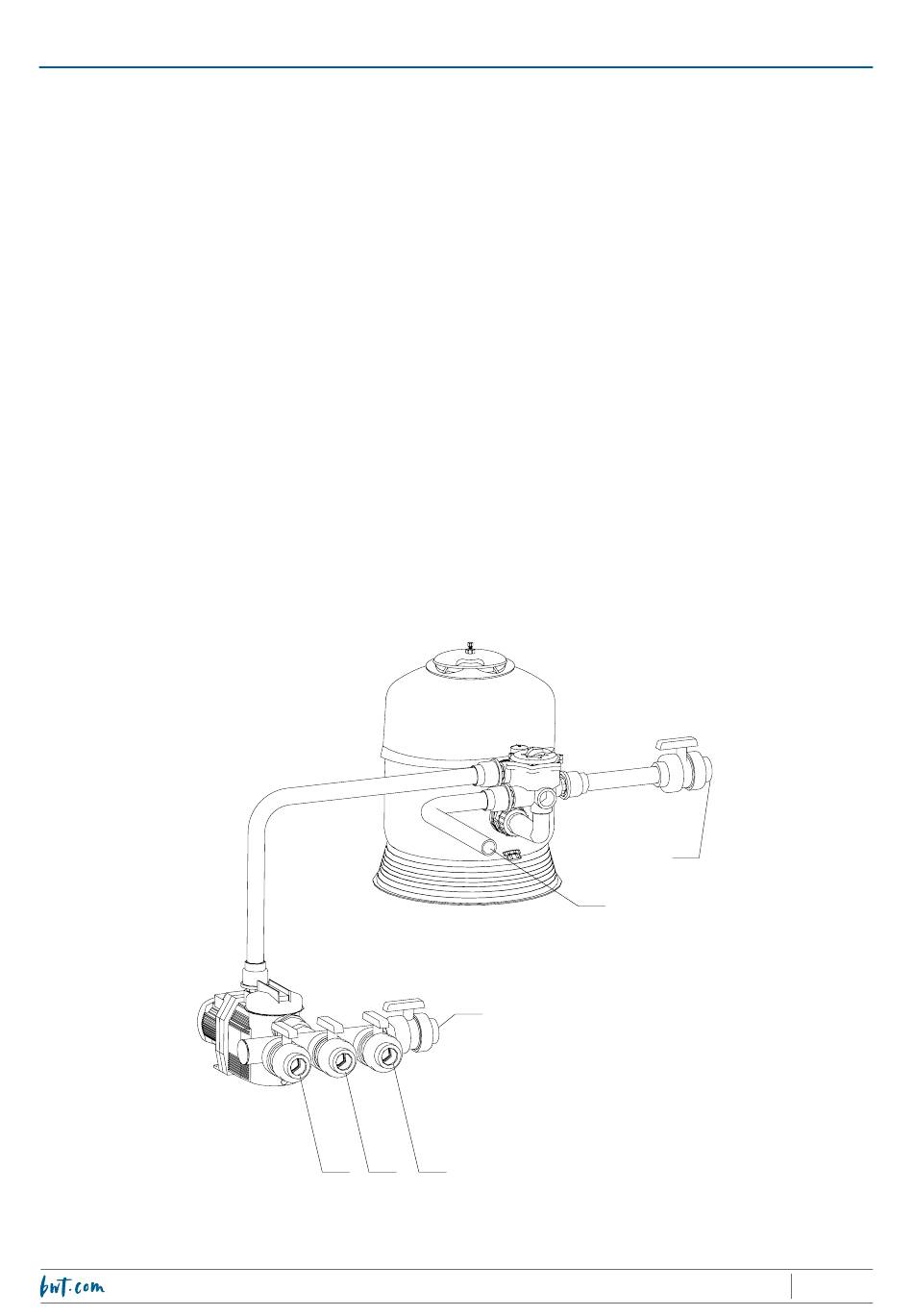

GRUNDINSTALLATION
A-B : Skimmers
C : Bodenablauf
D : Reinigeranschluss
E : Einlaufdüse
F : Entsorgungsleitung
F
E
D
B C
A
