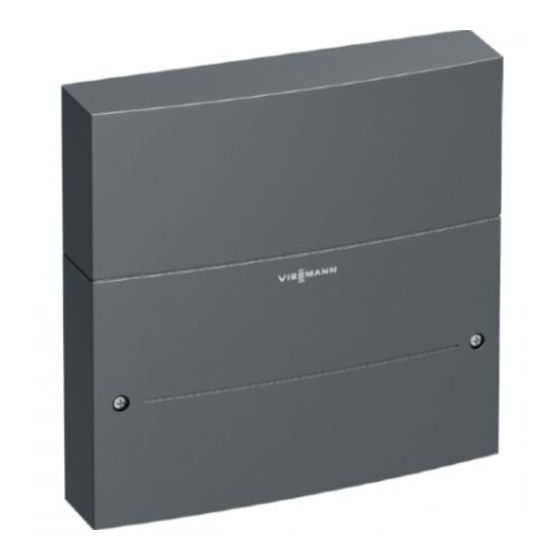

- Page 1 VIESMANN Notice de montage et de maintenance pour les professionnels Extension EM-EA1 Module électronique DIO Extension de fonctions Extension EM-EA1 A conserver ! 6131115 BE 6/2019...
-
Page 2: Destinataires
Les surfaces et les liquides très chauds peuvent Remplacer les composants défectueux par des provoquer des brûlures ou des échaudures. pièces Viessmann d'origine. Arrêter l'appareil avant les travaux d'entretien ■ et de maintenance et le laisser refroidir. -
Page 3: Consignes De Sécurité
à la sécurité et de limiter la garantie. En cas de remplacement de pièces, il faudra uti- liser des pièces Viessmann d'origine qui con- viennent ou des pièces équivalentes autorisées par Viessmann. Consignes de sécurité concernant le fonctionnement de l'installation... -
Page 4: Appareils D'évacuation D'air
Consignes de sécurité Consignes de sécurité (suite) Appareils d'évacuation d'air Danger Le fonctionnement en parallèle de la chaudière Lors du fonctionnement d'appareils possédant un con- avec des appareils possédant un conduit d'éva- duit d'évacuation d'air à l'air libre (hottes aspirantes, cuation d'air à... -
Page 5: Table Des Matières
Sommaire Sommaire Information Elimination de l'emballage ..............Symboles ....................Utilisation conforme ................Information produit ................. Exemples d'installation ............... ■ Listes des pièces de rechange ............■ Etapes du montage Montage mural ..................Vue d'ensemble des raccordements électriques ........Réaliser le raccordement électrique ............Raccorder les fonctions externes ............ -
Page 6: Information Elimination De L'emballage
Information Elimination de l'emballage Les déchets d'emballage seront recyclés conformé- ment à la législation en vigueur. Symboles Symbole Signification Renvoi à un autre document comportant des informations complémentaires Etape sur les figures : La numérotation correspond à l'ordre des opérations à effectuer Mise en garde contre les dommages maté- riels et environnementaux Zone sous tension... -
Page 7: Information Produit
également partie de l'utilisation conforme. Information produit 3 extensions de fonctions EM-EA1 maximum peuvent Les fonctions pouvant être raccordées dépendent des être raccordées sur un générateur de chaleur. réglages du générateur de chaleur. -
Page 8: Etapes Du Montage Montage Mural
Etapes du montage Montage mural Fig. 1 Vue d'ensemble des raccordements électriques fÖ 1 2 3 4 5 6 Fig. 2 Entrée numérique 1 Relais de sortie 230 V, entrée 230 V Entrée numérique 2 Alimentation électrique fÖ Entrée numérique 3 Alimentation électrique des accessoires fÖ... -
Page 9: Réaliser Le Raccordement Électrique
Etapes du montage Vue d'ensemble des raccordements électriques (suite) Fonction Page Raccords : PWM1 0 - 10 V 43-1 43-L Fonctions externes Prescription externe consigne de tem- ■ pérature de départ Prescription de puissance externe ■ Dispositif d'inversion du mode de ■... -
Page 10: Raccorder Les Fonctions Externes
Etapes du montage Raccorder les fonctions externes Raccorder la prescription externe de la consigne de température de départ : 0 - 10 V IN Entrée analogique pour le raccordement de la pre- scription externe de la consigne de température de départ ou de la prescription de puissance externe fÖ... -
Page 11: Raccorder Le Dispositif D'inversion Du Mode De Fonctionnement : Di1 À Di3
Etapes du montage Raccorder les fonctions externes (suite) fÖ Fig. 4 Signal de libération Boîte de dérivation Lors du raccordement, respecter la polarité de la ten- Le raccordement 0 à 10 V induit la prescription de sion continue de commande 0 - 10 V. puissance suivante sur le générateur de chaleur : ≙... -
Page 12: Raccorder La Demande Externe : Fd
Etapes du montage Raccorder les fonctions externes (suite) Raccorder la demande externe : La demande est active s'il y a une tension de 230 V sur l'entrée numérique 43-1. Le générateur de chaleur externe est sollicité. fÖ Les consignes de température de départ et la vitesse de la pompe primaire se règlent à... -
Page 13: Raccorder L'entrée Et La Sortie De Message De Défaut
Etapes du montage Raccorder l'entrée et la sortie de message de défaut Raccordement sans verrouillage de l'installation via l'entrée de message de défaut 230 V : fÖ Fig. 8 Dispositif de signalisation des défauts Boîte de dérivation L'entrée de message de défaut 43-1 et le conducteur Le message de défaut est actif s'il y a une tension de ■... -
Page 14: Raccordement Avec Verrouillage De L'installation Via L'entrée De Message De Défaut 24 V : Di1
Etapes du montage Raccorder l'entrée et la sortie de message de… (suite) La sortie de message de défaut sans potentiel commute de "Ö" à "S". Le message de défaut F.104 s'affiche. Raccordement avec verrouillage de l'installation via l'entrée de message de défaut 24 V : DI1 Exemple : raccordement d'une pompe de relevage des condensats 1 2 3 4 5 6... -
Page 15: Raccorder La Vanne Pour Propane Externe : Fd
Etapes du montage Raccorder la vanne pour propane externe : Dès que le boîtier de contrôle du brûleur démarre le brûleur, la sortie 43-L est active. La vanne pour pro- pane externe s'ouvre. fÖ Fig. 12 Raccorder le verrouillage d'appareils d'évacuation d'air externes : Exemple : hotte aspirante Dès que le boîtier de contrôle du brûleur démarre le brûleur, le contact sans potentiel commute de "Ö"... -
Page 16: Alimentation Électrique
A Alimentation électrique des autres accessoires fÖ Il est possible de raccorder plusieurs extensions de Fiche pour l’alimentation électrique des accessoi- fonctions EM-EA1 (module électronique DIO) ou des res sur le générateur de chaleur accessoires supplémentaires sur le générateur de cha- leur. - Page 17 Etapes du montage Alimentation électrique (suite) Fig. 16 Alimentation électrique extension (module électro- Fusible (16 A maxi.) nique) Interrupteur principal, bipolaire, à fournir par l'ins- Alimentation électrique générateur de chaleur tallateur Alimentation électrique 1/N/PE, 230 V/50 Hz Boîtier de raccordement (à fournir par l'installateur) Réaliser l'alimentation électrique conformément à...
-
Page 18: Mise En Service Et Réglage Commutateur Rotatif S1 Pour L'adressage Des Numéros De Participants
Commutateur rotatif S1 pour l'adressage des numéros de participants Régler le commutateur rotatif S1 sur un numéro con- sécutif conformément à l'exemple suivant : ■ 1ère extension EM-EA1 : commutateur rotatif sur 1 ■ 2ème extension EM-EA1 : commutateur rotatif sur 2 ■... -
Page 19: Schéma Électrique
Schéma électrique Schéma électrique Fig. 18 Entrée numérique 1 Entrée numérique 2 Entrée numérique 3 0 - 10 V IN Entrée 0 à 10 V 0 - 10 V OUT Sortie 0 à 10 V Fusible T 2 A PWM1 Sortie tension de commande Commutateur rotatif Relais de sortie 230 V, entrée 230 V... -
Page 20: Caractéristiques Techni
Caractéristiques techniques Caractéristiques techniques Tension nominale 230 V~ Fréquence nominale 50 Hz Intensité nominale Puissance absorbée système électronique 2,8 W Consommation de courant 12 mA Plage de température fonctionnement de 0 à +40 °C ■ stockage et transport 20 à +60 °C ■... -
Page 21: Elimination Des Déchets
Elimination des déchets Mise hors service définitive et élimination des déchets Les produits Viessmann sont recyclables. Les compo- Tous les composants doivent être éliminés de manière sants et les consommables de l'installation ne doivent conforme. pas être jetés dans les ordures ménagères. -
Page 22: Déclaration De Conformité
Déclaration de conformité Déclaration de conformité La déclaration de conformité complète se trouve à l'aide du n° de fabrication à l'adresse Internet sui- Nous, la société Viessmann Werke GmbH & Co. KG, vante : D-35107 Allendorf, déclarons, sous notre seule res- www.viessmann.be/eu-conformity-fr ponsabilité, que le produit désigné... - Page 24 Viessmann-Belgium bvba-sprl Hermesstraat 14 B-1930 ZAVENTEM Tél. : 02 712 06 66 Fax : 02 725 12 39 e-mail : info@viessmann.be www.viessmann.com...
