Réglage de la machine
2.7 Décalages d'origine
2.7
Décalages d'origine
Après l'accostage du point de référence, les coordonnées réelles des axes se réfèrent à
l'origine (M) du système de coordonnées-machine (SCM). Par contre, le programme
d'usinage de la pièce se réfère à l'origine (P) du système de coordonnées-pièce (SCP).
Origine machine et origine pièce ne doivent pas obligatoirement être identiques. En fonction
du genre de pièce et de son ablocage, la distance entre l'origine machine et l'origine pièce
peut varier. Ce décalage d'origine est pris en compte dans l'exécution du programme. Il peut
être constitué de différents décalages.
Après l'accostage du point de référence, les coordonnées réelles des axes se réfèrent à
l'origine du système de coordonnées-machine (SCM).
L'affichage des positions réelles peut se rapporter au système de coordonnées réglable
SCR. La position affichée est celle de l'outil actif par rapport à l'origine de la pièce.

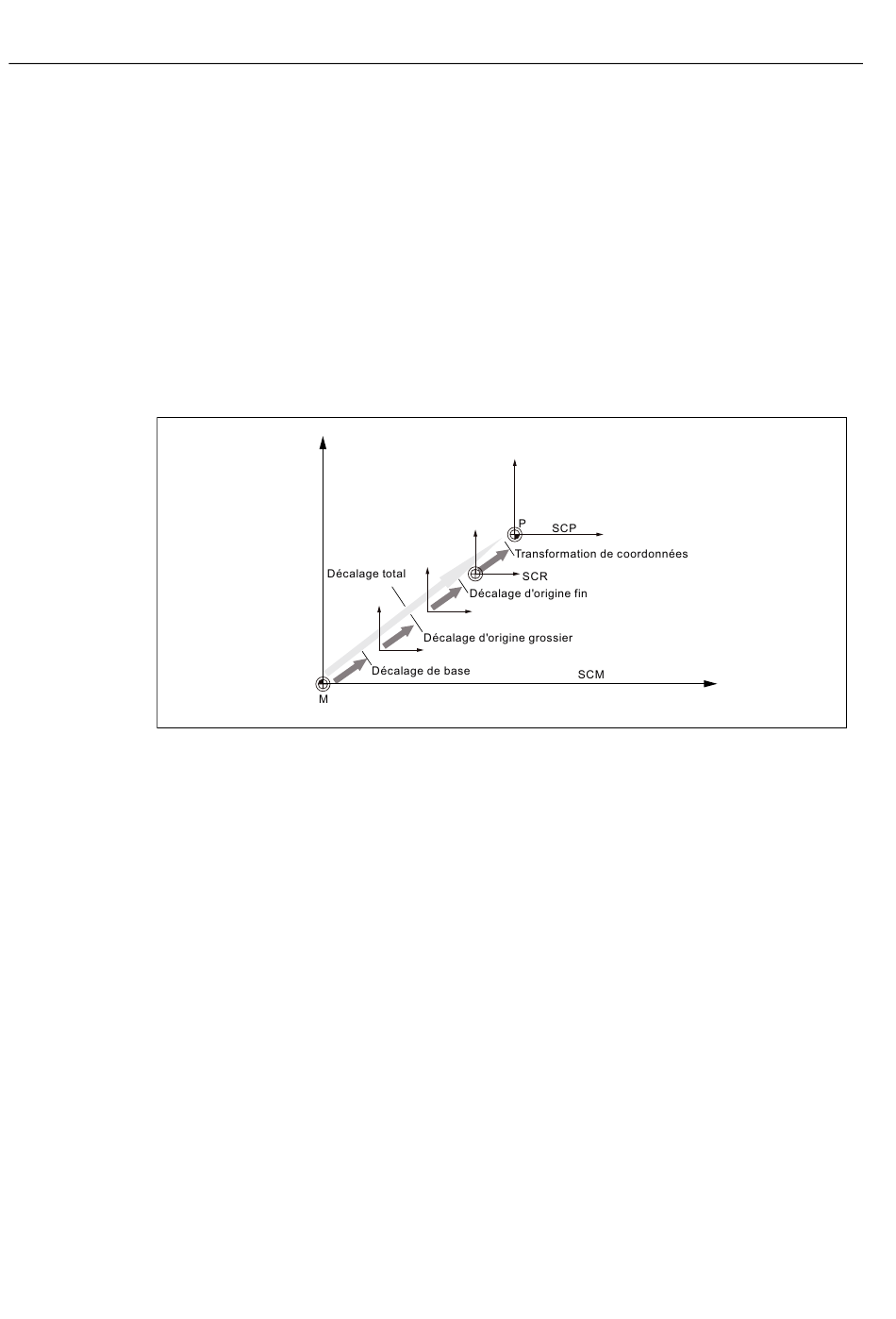

Figure 2-1
Si l'origine machine n'est pas identique à l'origine pièce, il existe au moins un décalage (le
décalage de base ou un décalage d'origine) où est mémorisée la position de l'origine pièce.
Décalage de base
Le décalage de base est un décalage d'origine qui est toujours activé. Si vous n'avez pas
défini de décalage de base, il sera nul. Le décalage de base est à définir dans la fenêtre
"Décalage d'origine - Base".
Décalage grossier et décalage fin
Les décalages d'origine (G54 à G57, G505 à G599) se composent respectivement d'un
décalage grossier et d'un décalage fin. Vous pouvez appeler les décalages d'origine à partir
de n'importe quel programme (ce faisant, décalage grossier et décalage fin sont
additionnés).
Vous pouvez, par exemple, enregistrer l'origine de la pièce sous un décalage grossier. Vous
pouvez ensuite affecter au décalage fin, la valeur de déport résultant de la différence entre
l'ancienne origine et la nouvelle origine de la pièce, lors de l'ablocage d'une nouvelle pièce.
96
Décalages d'origine
Manuel d'utilisation, 06/2009, 6FC5398-7CP20-0DA0
HMI sl Fraisage
