110

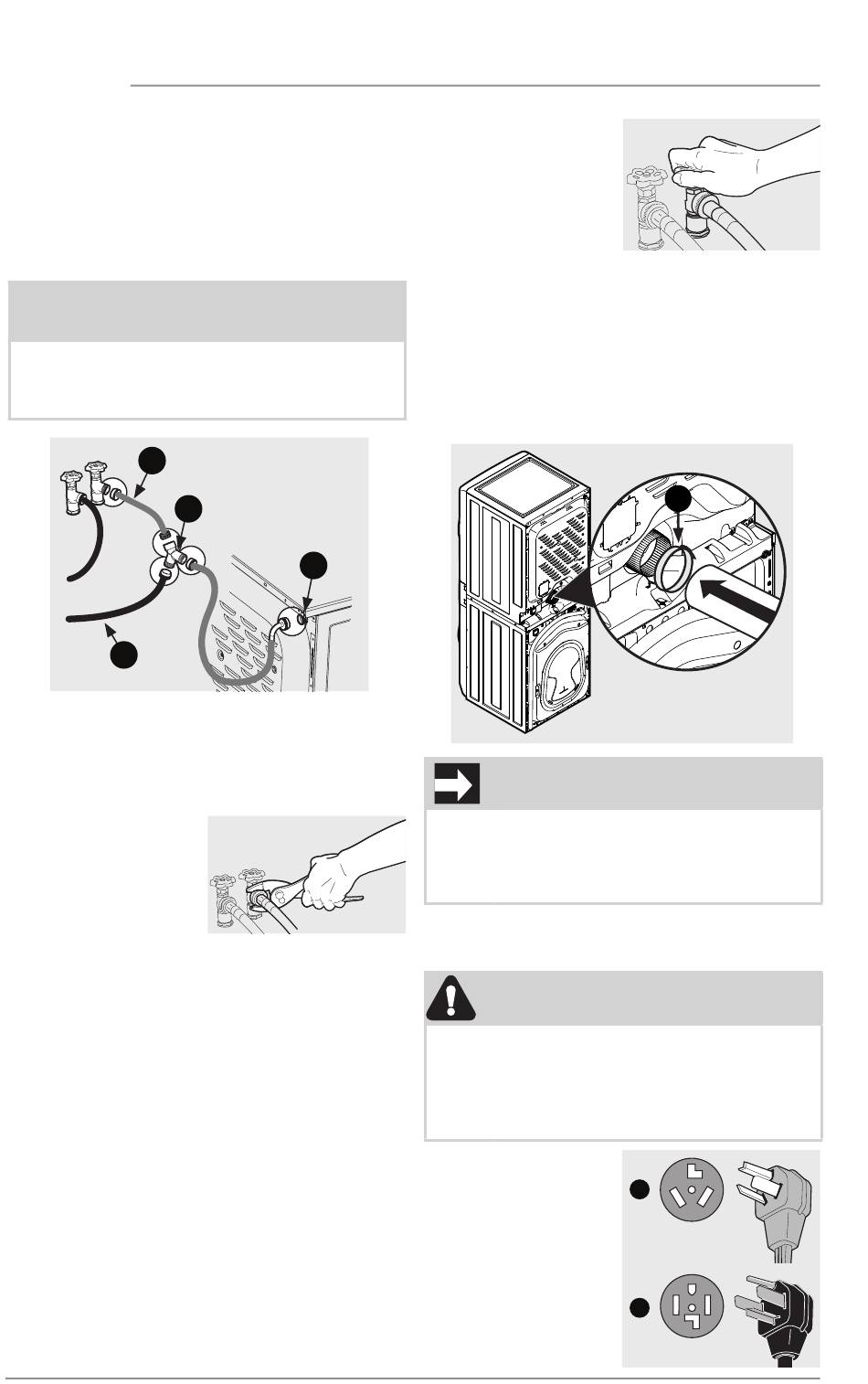

INSTALLATION
4. Si votre installation offre suffisamment
d'espace pour que l'alimentation en eau
FROIDE accepte directement le raccord
en « Y », vissez le raccord en « Y » sur
l'alimentation en eau FROIDE, serrez-le à la
main, puis serrez-le de nouveau de 2/3 de
tour à l'aide de pinces.
REMARQUE
Si vous avez réussi à installer le raccord en
« Y » directement sur l'alimentation en eau
FROIDE, veuillez passer à l'étape 8.
1
4
1. Tuyau court
2. Connecteur en « Y »
3. Entrée d'eau sur la sécheuse
4. Tuyau d' a limentation en eau froide de la laveuse
5. S'il n'y a pas de
place pour installer
le connecteur en
« Y » directement,
vissez le tuyau
de rallonge court
sur l'alimentation
en eau FROIDE, serrez-le à la main; puis
serrez-le de nouveau de 2/3 de tour à l'aide
de pinces.
6. Vissez le connecteur en « Y » sur le tuyau
de rallonge court, serrez-le à la main, puis
serrez-le de nouveau de 2/3 de tour à l'aide
de pinces.
7. Raccordez le tuyau d'entrée d'eau FROIDE
de la laveuse au connecteur en « Y », serrez-
le à la main, puis serrez-le de nouveau de
2/3 de tour à l'aide de pinces.
8. Raccordez l'extrémité droite du tuyau long
du kit à l'autre sortie du connecteur en
« Y », puis serrez-le à la main. Raccordez
le raccord à 90° du tuyau à l'entrée d'eau
en laiton à l'arrière de l'ensemble laveuse/
sécheuse, puis serrez-le à la main. Serrez
chaque raccord du tuyau d'entrée de la
sécheuse de 2/3 de tour à l'aide de pinces.
2
3
9. Ouvrez l'eau et
vérifiez l'absence
de fuite à chaque
raccordement.
Fin de l'installation
1.
Raccordez le conduit d'évacuation au
système d'évacuation extérieur. L'utilisation
d'une bride de serrage de 102 mm
(4 po) (article A) est recommandée pour
raccorder la sécheuse au système de
ventilation. Utilisez du ruban métallique
pour sceller tous les autres joints.
IMPORTANT
Assurez-vous que l'alimentation est coupée
au niveau du disjoncteur/de la boîte à fusibles
avant de brancher le cordon d'alimentation
dans une prise.
2.
Branchez le cordon d'alimentation dans
une prise avec mise à la terre.
AVERTISSEMENT
Une mise à la terre inadéquate de l'ensemble
laveuse/sécheuse peut occasionner tout décès
ou blessure grave. En cas de doute sur la
configuration de mise à la terre de l'appareil,
veuillez consulter un électricien agréé.
1. Fiche de mise à la
terre à 3 fils
2. Fiche de mise à la
terre à 4 fils
1
1
2
