Impédance de l'enroulement secondaire du transformateur d'alimentation.
•
Impédance du conducteur de phase entre le transformateur d'alimentation et
•
le lieu du défaut.
Impédance du conducteur de protection entre le lieu du défaut et le
•
transformateur d'alimentation.

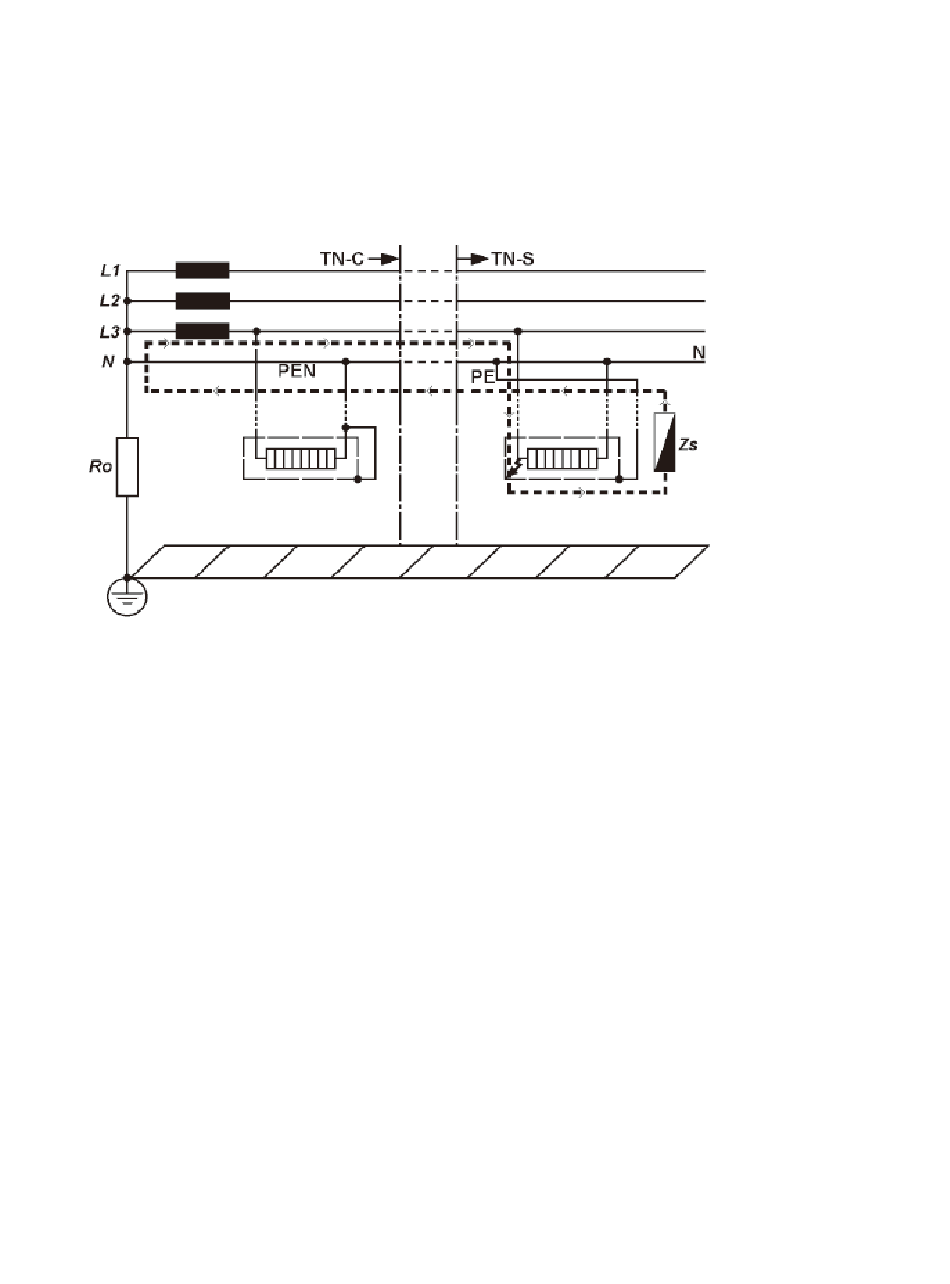

La figure ci-dessous montre (ligne pointillée) l'impédance de la boucle de défaut
pour les systèmes TN.
Selon la norme internationale CEI 60364, pour le système TN, les caractéristiques
du dispositif de protection et l'impédance du circuit doivent répondre à l'exigence
suivante :
Où :
Zs est l'impédance de la boucle de défaut en ohm.
Uo est la tension nominale entre la phase et la terre (généralement 230V AC pour
les circuits monophasés et triphasés).
Ia est le courant qui provoque la déconnexion automatique du dispositif de
protection dans les délais de déconnexion maximums requis par la norme CEI
60364-41 qui, pour une installation à 230 /400V AC, sont :
- 400 ms pour les circuits finaux jusqu'à 63A pour la prise, ou jusqu'à 32A
pour les charges connectées fixes.
- 5 s pour les circuits de distribution et les circuits ci-dessus mentionnés sur
63A et 32A.
Le respect des règles ci-dessus est vérifié par :
1) Mesure de l'impédance de la boucle de défaut Zs par le testeur de boucle.
2) Vérification des caractéristiques et/ou de l'efficacité du dispositif de protection
associé. Cette vérification doit être effectuée :
Figuur 10-3
Figure 10-3
Zs x la ≤ Uo
