DDR
(3) Lorsque plusieurs connexions sont disponibles, appuyez sur la touche F1 pour
basculer les schémas.
(4) Appuyez sur ESC pour fermer l'écran du schéma de connexion actuellement
affiché.
•
L'écran SETUP pour effectuer chaque réglage apparaîtra en appuyant sur
le bouton F4 (SETUP) pendant que l'écran LCD affiche un schéma de
connexion.
_________________________________________________________
8. Tests de Continuité (résisitance)
N'appliquez pas de tension à la fonction de continuité. Vérifiez toujours que le circuit
ou l'équipement testé est bien hors tension avant de commencer une mesure.
8.1 Procédure de test
L'objectif des tests de continuité est de mesurer uniquement la résistance des
parties du système de câblage testé. Cette mesure ne doit pas inclure la résistance
des câbles de test utilisés. La résistance des cordons de test doit être soustraite de
toute mesure de continuité.
Le KEW 6516/ 6516BT est dotée d'une fonction de continuité nulle qui permet de
compenser automatiquement toute résistance du câble d'essai.
Vous ne devez utiliser que les cordons de mesure fournis avec l'instrument.
Affichage LCD et interrupteurs de fonction
Valeur mesurée

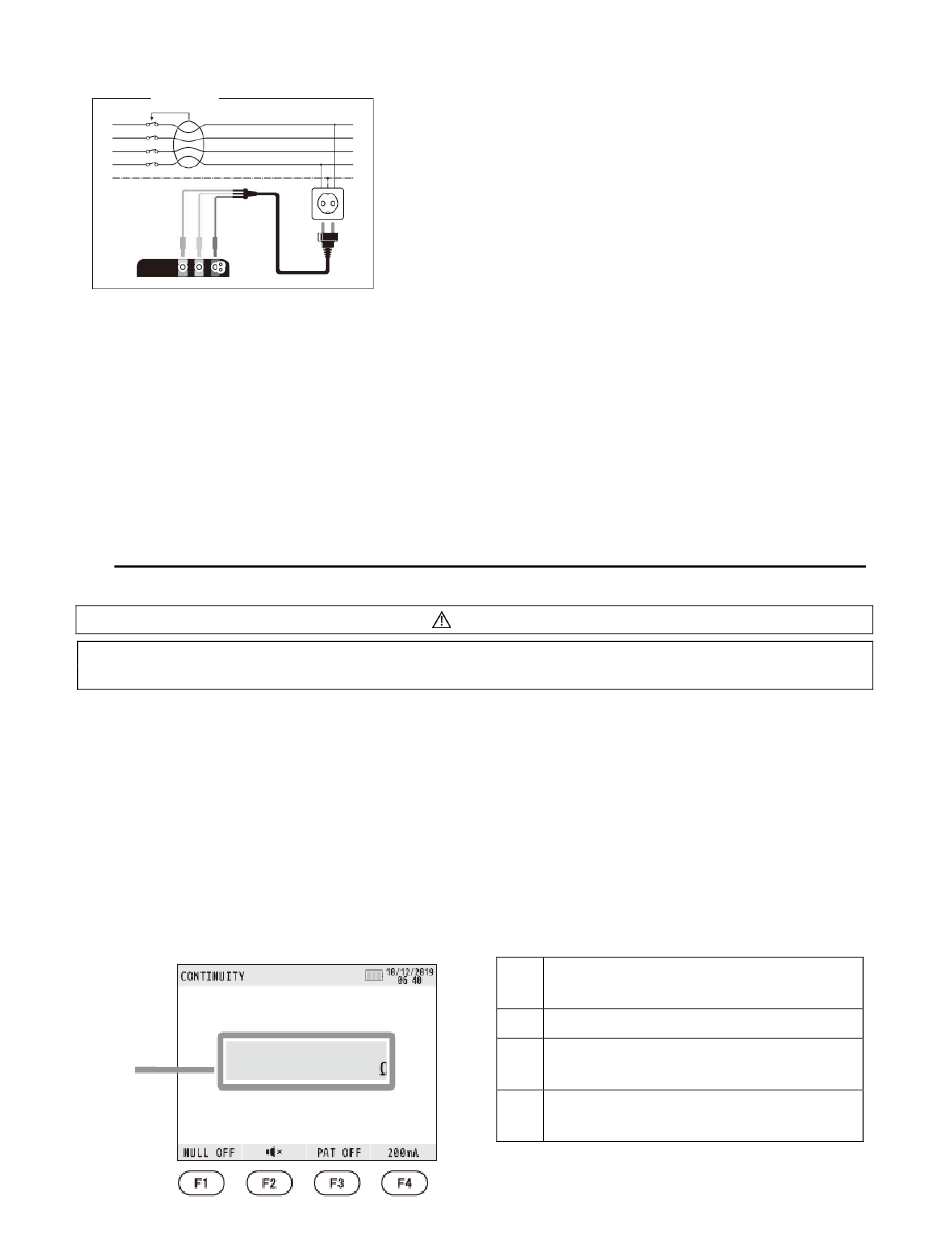

Figure 7-5 Exemple de schéma de connexion
DANGER
F1
Interrepteur allumé / éteint
fonction NUL
Interrupteur allumé / éteint 2 Ω
F2
F3
Réglage mode Pat (Éteint, 0,1 Ω,
0,3 Ω, 1 Ω)
F4
Réglage courant de test 200mA
de 15mA
29
Figure 8-1
