5 CHANGEMENT DES JOINTS ET REMONTAGE
INTRODUCTION
5.1
Les composants de nos vannes sont répertoriés et repérés dans cette notice. Vous y
trouverez les renseignements nécessaires à la commande de vos pièces de rechange.
MONTAGE DE L'ACTIONNEUR
5.2
ATTENTION : Lors du montage de l'actionneur pour la DCX3 Clean Flush, ne pas
oublier de mettre la cale [16] dans celui-ci.
ATTENTION
!
NOTA : Pour votre sécurité, assurer vous du bon positionnement du jonc dans sa gorge.
Si le jonc est endommagé ou déformé, le remplacer impérativement.
NOTE !
Cette opération s'effectue à l'inverse du démontage. Il est cependant nécessaire de tenir
compte des remarques suivantes :
• Un axe de guidage centré sur la tige de l'actionneur garantit le centrage du piston dans
le fût. Elle évite également de faire sauter le piston si les ressorts glissent de travers
pendant la compression.
• Avant le remontage des pièces, prévoir le graissage de l'ensemble avec une graisse
adaptée (Type graisse alimentaire, résistante à l'eau et à la température → Exemple
pour info : 4025 H1 QUINPLEX de Lubrication Engineers, voir § 6.6). S'assurer que les
graisses utilisées soient compatibles avec les joints élastomères.
• Ne pas détériorer les joints sur les arêtes des pièces.
• Prendre soin de ne pas détériorer le joint [21] de lanterne lors de l'opération de
remontage de cette dernière à la presse.
• S'assurer du bon positionnement du jonc [20] dans la gorge du fût avant de relâcher la
pression.
• Faire fonctionner l'actionneur avant de poursuivre le montage.
NM-288 indice 01
F
20
21
16
Diamètre de
l'actionneur

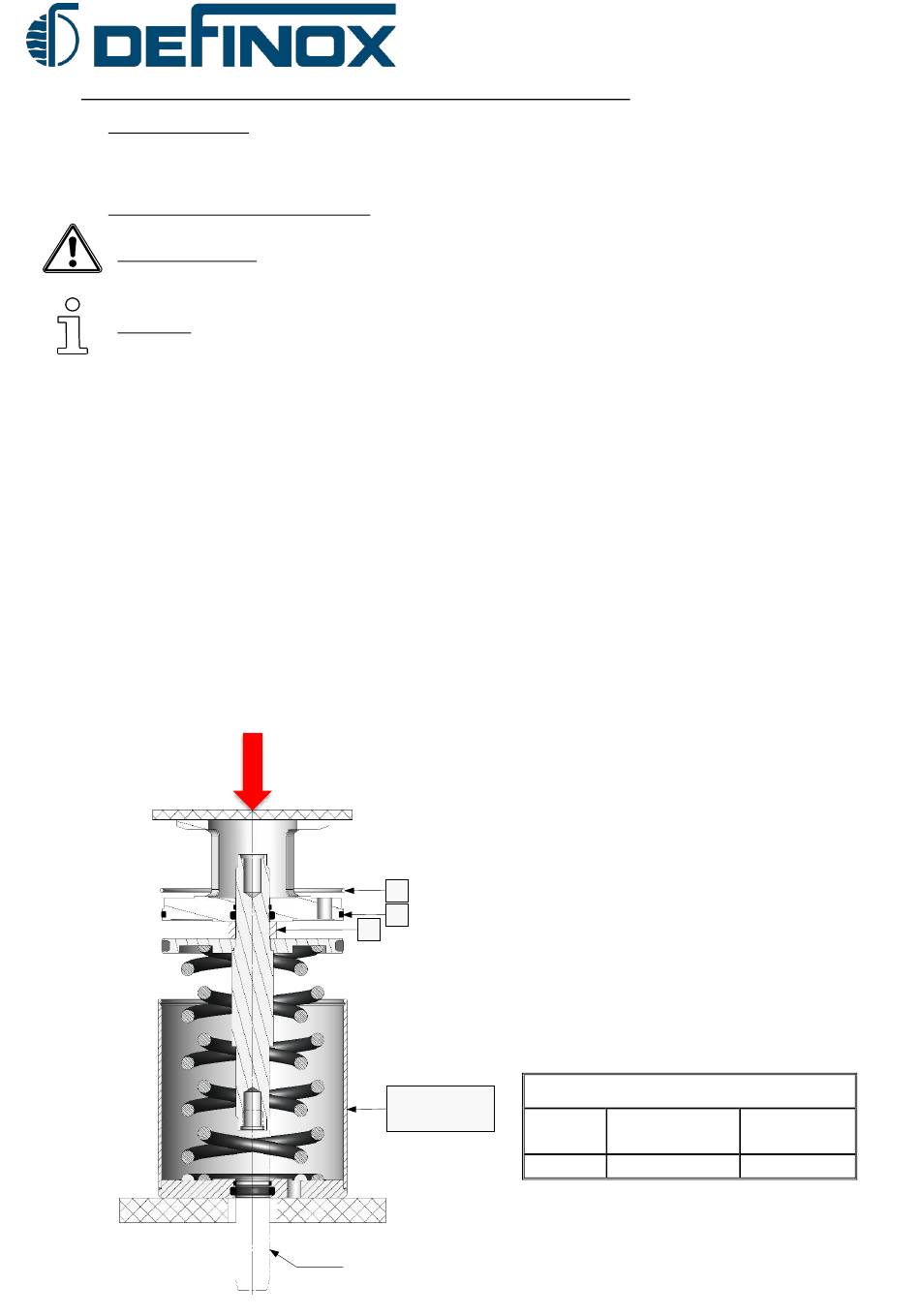

Axe de guidage (ATTENTION dépassement de l'axe lors du (re)montage)
NOTICE DE MAINTENANCE
N° d'axe de guidage
Diamètre de
DN
l'actionneur
51 Ø 114
Page 11/19
