Siemens REV200RF/SET Instructions De Montage page 30

Anschlussschaltplan
Schema di collegamento
Schéma zapojení
Kytkentäkaavio
REV-R.03...
de
L Phase, AC 230 V
Lx Phase, AC 24 ... 250 V
L1 Arbeitskontakt,
AC 24 ... 250 V / 6 (2,5) A
L2 Ruhekontakt,
AC 24 ... 250 V / 6 (2,5) A
M1 Umwälzpumpe
N Nullleiter
Nx Nullleiter
N2 Empfänger REV-R.03...
Y1 Stellgerät
es
Fase 230 V CA
L
Lx Fase 24 ... 250 V CA
L1 Contacto de trabajo NA 24 ...
250 V CA / 6 (2,5) A
L2 Contacto de trabajo NC
24 ... 250 V CA / 6 (2,5) A
Bomba circulación
M1
N Neutro
Nx Neutro
N2 Receptor REV-R.03...
Y1 Unidad a controlar
da
,
Fase AC 230 V
L
,
Fase AC 24 ... 250 V
Lx
L1 Arbejdskontakt
AC 24 ... 250 V / 6 (2.5) A
L2 Hvilekontakt
AC 24 ... 250 V / 6 (2,5) A
Cirkulationspumpe
M1
Nulleder
N
Nulleder
Nx
N2 Modtager REV-R.03...
Manøvreorgan
Y1
© 2007 Siemens Switzerland Ltd.
30/30 09.02.2007
All manuals and user guides at all-guides.com

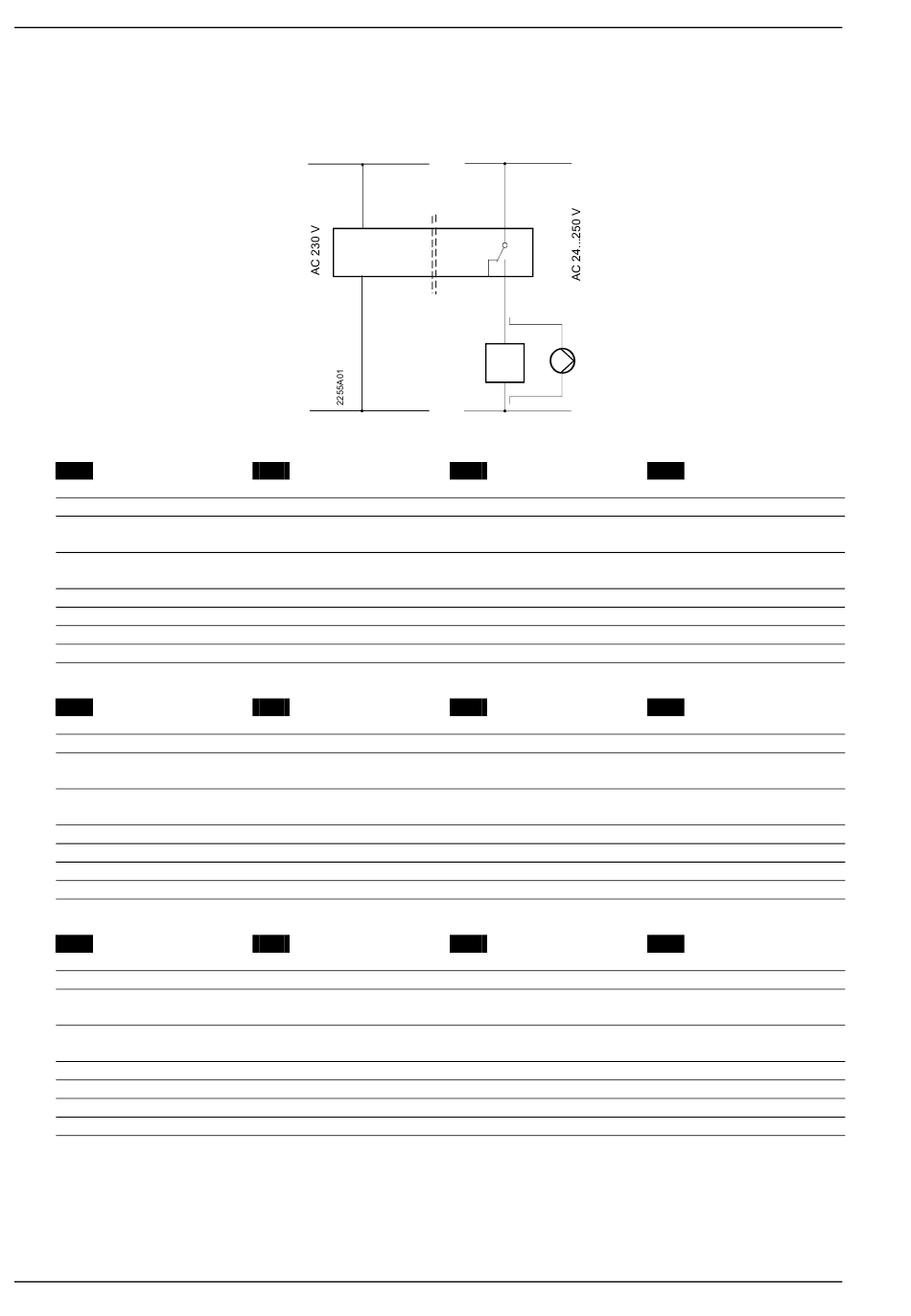

Connection diagram
Esquema de conexionado
Kopplingsscheman
L
N
en
Live, AC 230 V
Live, AC 24 ... 250 V
N.O. contact,
AC 24 ... 250 V / 6 (2,5) A
N.C. contact,
AC 24 ... 250 V / 6 (2,5) A
Circulating pump
Neutral conductor
Neutral conductor
Receiver REV-R.03...
Actuating device
nl
Fase, AC 230 V
Fase, AC24 ... 250 V
Maakcontact,
AC 24 ... 250 V / 6 (2,5) A
Verbreekcontact,
AC 24 ... 250 V / 6 (2,5) A
Circulatiepomp
Nul
Nul
Ontvanger REV-R.03...
Aangesloten apparaat (b.v ketel) Ovládané zařízení (např. kotel)
fi
Vaihe, 230 VAC
Vaihe, 24 ... 250 VAC
Sulkeutuva kosketin,
24 ... 250 VAC / 6 (2,5) A
Avautuva kosketin,
24 ... 250 VAC / 6 (2,5) A
Kiertovesipumppu
Nollajohdin
Nollajohdin
Vastaanotin REV-R.03...
Toimilaite
G2214xx
Schéma de raccordement
∆ιαγράµµατα συνδεσµολογίας
L Lx
Lx
L1
L2
N2
M1
Nx
Y1
N
Nx
fr
Phase 230 V~
Phase 24 ... 250 V~
Contact travail (NO)
24 ... 250 V~ / 6 (2,5) A
Contact repos (NF)
24 ... 250 V~ / 6 (2,5) A
Pompe de circulation
Neutre
Neutre
Récepteur REV-R.03...
Servomoteur
cs
Fáze, AC 230 V
Fáze, AC 24 ... 250 V
Spínací kontakt,
AC 24 ... 250 V / 6 (2,5) A
Rozpínací kontakt,
AC 24 ... 250 V / 6 (2,5) A
Oběhové čerpadlo
Nula
Nula
Přijímač REV-R.03...
sv
Fas, AC 230 V
Fas, AC 24 ... 250 V
Slutande kontakt,
AC 24 V ... 250 V/ 6 (2,5) A
Vilokontakt
AC 24 ... 250 V / 6 (2,5) A
Cirkulationspump
Nolledare
Nolledare
Mottagare REV-R.03...
Ställdon
Aansluitschema
Tilslutningsdiagram
it
Fase, 230 V AC
Fase, 24 ... 250 V AC
Contatto di lavoro (N.A),
24 ... 250 V AC / 6 (2,5) A
Contatto di lavoro (N.C),
24 ... 250 V AC/ 6 (2,5) A
Pompa di circolazione
Neutro
Neutro
Ricevitore REV-R.03...
Dispositivo da comandare
el
Φάση, AC 230 V
Φάση, AC 24 ... 250 V
Κανονικά Ανοιχτή επαφή (N.O.)
AC 24 ... 250 V / 6 (2,5) A
Κανονικά Ανοιχτή (N.C.)
AC 24 ... 250 V / 6 (2.5) A
Κυκλοφορητής
Αγωγός ουδετέρου
Αγωγός ουδετέρου
∆έκτης REV-R.03...
Μονάδα ελέγχου
Subject to alteration
Building Technologies / HVAC Products
