3.1.2

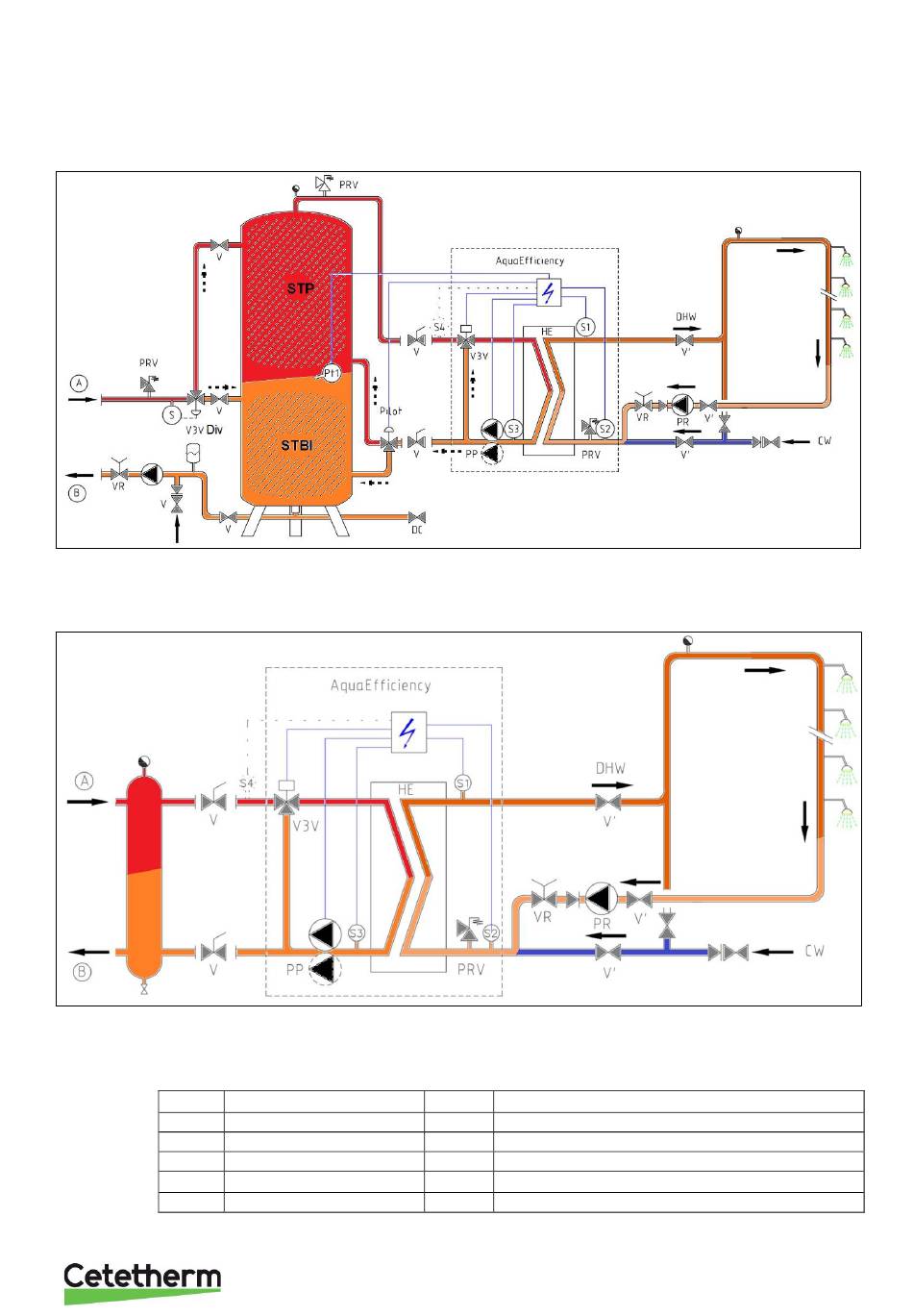

Exemple de schéma de principe avec utilisation optimale du ballon primaire
Image 6
3.1.3
Autre installation possible
Déconseillé pour des applications à retours basse température.
Image 7
Installation d'un AquaEfficiency Semi Instantané
3.2
REP
A
B
CW
DC
DHW
DESIGNATION
Entrée Primaire
Sortie Primaire
Entrée eau froide
Vanne de vidange
Sortie ECS
Cetetherm AquaEfficiency Néo / Pilot / Pilot+ / Pre-Heater
Notice d'installation, d'utilisation et d'entretien
REP
DESIGNATION
S1
Sonde de température ECS (pilote)
S2
Sonde de température entrée secondaire
S3
Sonde de température sortie primaire
S4
Sonde de température entrée primaire
V, V'
Vanne d'isolement
7
(option)
