Cetetherm AquaEfficiency Néo / Pilot / Pilot+ / Pre-Heater
Notice d'installation, d'utilisation et d'entretien
1.1

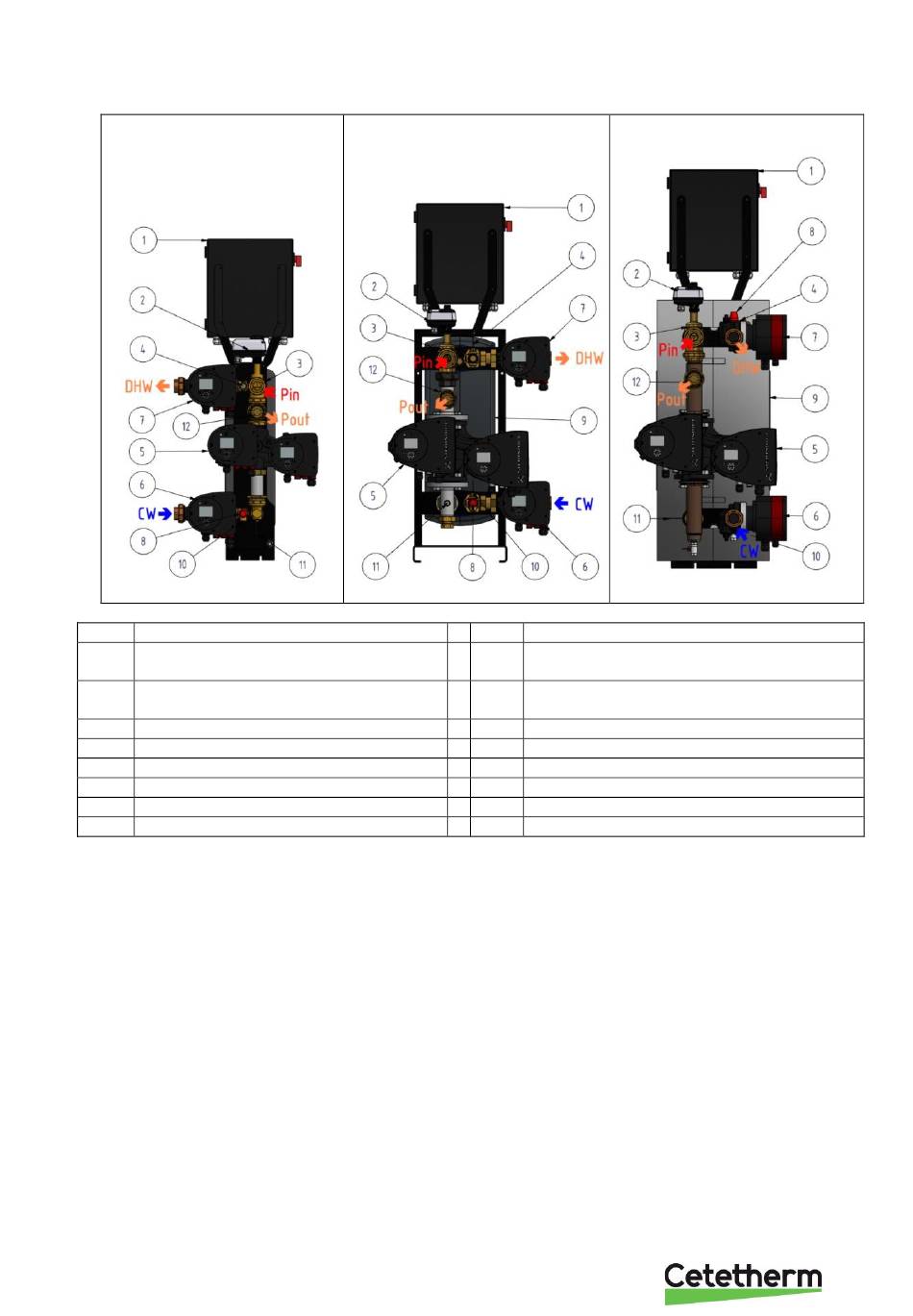

Présentation Générale de AquaEfficiency Néo
EFF52 / EFB 60
Image 1
Rep.
Désignation
Pin
Entrée Primaire (en provenance de la
source de chaleur)
Pout
Sortie Primaire (eau refroidie pour retour
à la source de chaleur)
CW
Eau froide sanitaire ou retour de boucle
DHW
Eau Chaude Sanitaire (ECS)
1
Coffret de régulation
2
Servomoteur 24V AC signal 0-10V DC
3
Vanne de régulation 3 voies en mélange
4
Sonde de temperature S1 (pilote)
Principe de fonctionnement :
L'eau chaude du circuit primaire échange sa chaleur de façon proportionnelle par le biais de la vanne 3
voies de mélange qui s'ouvre plus ou moins selon les besoins et de la pompe primaire à vitesse variable qui
varie le débit primaire, ce qui permet de réchauffer plus ou moins le circuit secondaire, passant du froid à
une température de sortie ECS constante et régulée.
La sonde de température S1 mesure la température ECS et le régulateur la compare à la valeur demandée.
Si l'écart augmente, il agit sur le servomoteur de la vanne 3 voies et sur le signal de pompe primaire selon
une loi mise au point et testée en laboratoire par Cetetherm. Ceci permet d'amener plus ou moins d'eau
primaire chaude à un débit plus ou moins élevé à l'entrée de l'échangeur.
Ainsi, quand il y a une grande demande d'eau chaude, la vanne est ouverte en grand et le débit d'eau est
maximal et à l'inverse, lorsqu'il n'y a aucun soutirage, la vanne 3 voies est quasiment fermée (on réchauffe
juste le bouclage) et la pompe tourne au ralenti, permettant de faire des économies sur la consommation
électrique de l'appareil.
Ce mode de fonctionnement assure la température d'entrée primaire la plus basse possible, tout en
répondant aux besoins et limite de ce fait les chocs thermiques et donc l'entartage de l'échangeur.
De plus, une fonction brevetée de l'AquaEfficiency mesure en permanence le delta T entre l'entrée
secondaire et la sortie primaire (appelée pincement) et agit directement sur le débit de la pompe primaire de
façon à ce que la température de sortie primaire soit toujours la plus basse possible, favorisant la
condensation des chaudières.
EFF76 / EFB 112
Image 2
Rep.
Désignation
5
Pompe primaire, simple ou double à signal
de pilotage 0-10V
6
Pompe secondaire (versions SS/DS) à
signal de pilotage 0-10V.
7
Pompe secondaire (versions DD) 0-10V.
8
Soupape de sécurité
9
Echangeur calorifugé
10
Sonde température S2 (entrée secondaire)
11
Sonde température S3 (sortie primaire)
12
Clapet (sortie primaire)
4
EFP (all models)
Image 3
