Installation électrique
Alimenter le coffret en 230 V/50 Hz avec un raccordement à la terre en utilisant
une protection électrique en tête dans le coffret d'alimentation électrique
principal. Le coffret de l'AquaEfficiency est un coffret électrique secondaire.
Des protections humaines et des protections contre les courts-circuits et la
surintensité doivent être installées dans le coffret d'alimentation électrique
principal.
La terre doit être raccordée au coffret pour éviter tout risqué de choc électrique.
Phase et Neutre doivent être respectés : ne pas inverser.
1
Régulateur de température
2
Interrupteur principal bipolaire M/A.
3
Alimentation protégée client (N, L, Terre)
Utiliser un câble de raccordement au secteur à 3 pôles avec conducteur de terre
jaune/vert du type suivant : H05-VVH2-F, H05-V2V2-F, H05-V2V2H2-F, H05-Z1Z1-F,
H05-Z1Z1H2-F, H05-RR-F, H05-VV-F. Section de conducteur : 2,5mm².
Ne pas étamer les embouts de câbles qui seront exposés à une pression de contact dans
les borniers.
Cetetherm AquaEfficiency Néo / Pilot / Pilot+ / Pre-Heater

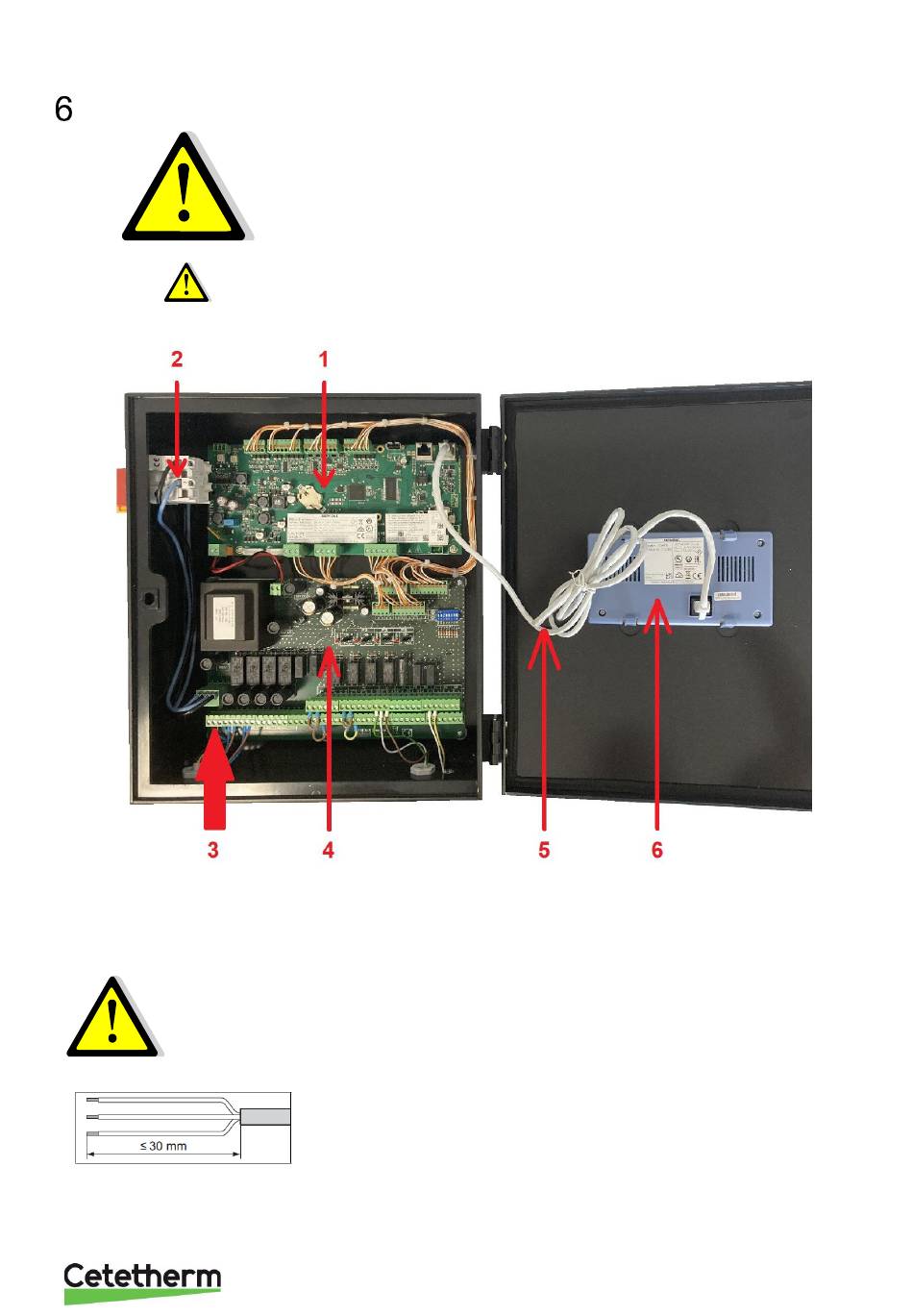

Control box components
Dénuder les cables comme indiqué ci-contre. Attention de ne pas
endommager les isolations des différents fils électriques.
Image 23
15
Notice d'installation, d'utilisation et d'entretien
4
Carte puissance ADE-432 (PCB)
5
Câble afficheur
6
Afficheur (vue arrière)
Image 22
