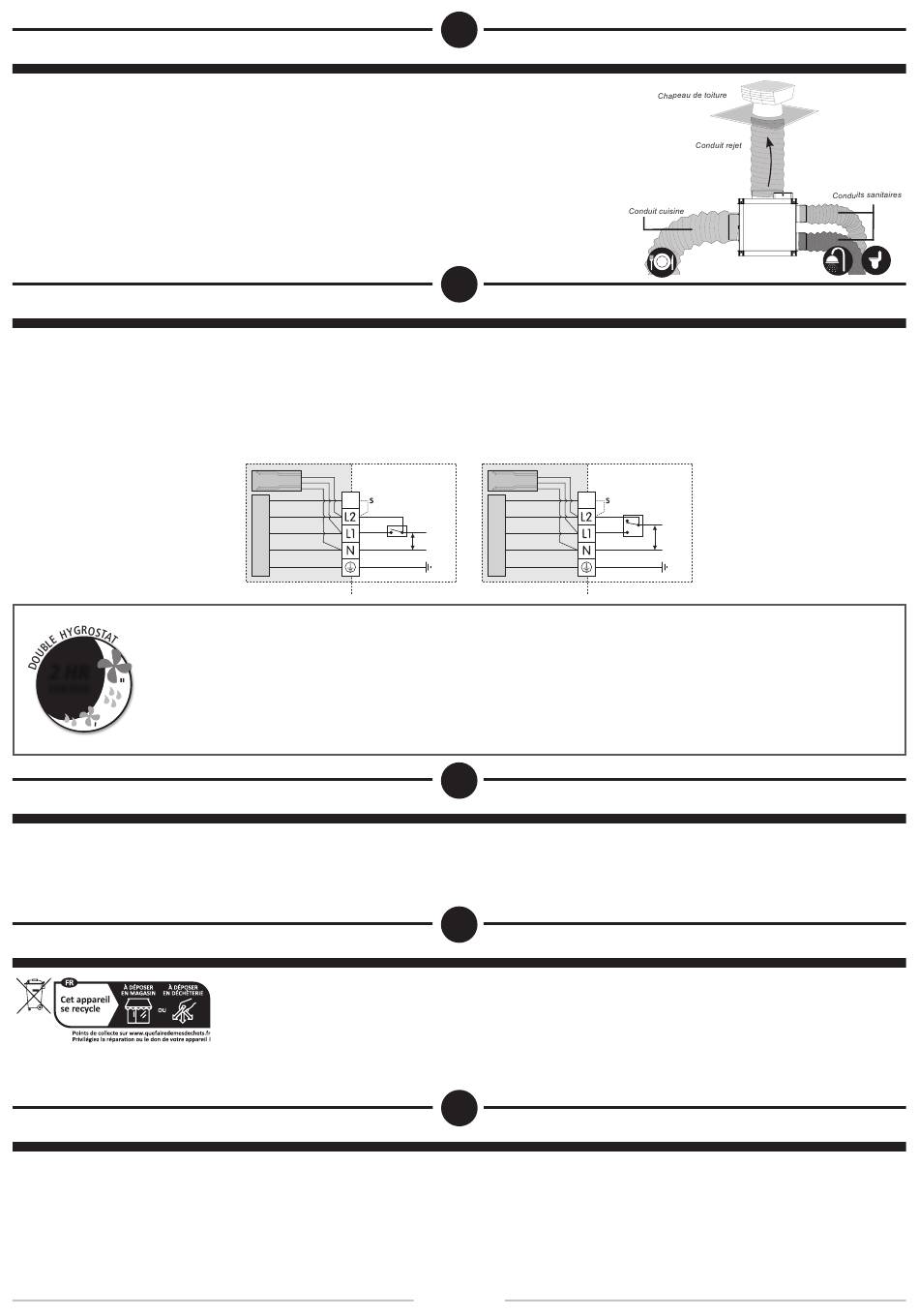

Raccordement des conduits
• Raccorder les conduits au caisson de VMC, bouches d'extraction et rejet d'air vicié.
• Utiliser des conduits PVC souples de Ø correspondant aux piquages auxquels ils seront
raccordés et de préférence isolés pour réduire la condensation dans le réseau.
• Un piquage d'extraction ne doit être raccordé qu'à une seule bouche et réciproquement.
• Utiliser du ruban adhésif et/ou des colliers de serrage pour garantir le maintien et
l'étanchéité des raccordements.
• Les conduits doivent être bien tendus, suivre un parcours simple et éviter les coudes
brusques.
• La longueur maximale de conduit est de 12m par piquage d'extraction et 6m pour le rejet.
Raccordement électrique
• Utiliser un câble électrique.
• Dévisser et retirer la trappe de câblage, passer la gaine annelée dans l'orifice prévu à cet effet.
• Câbler suivant les schémas ci-dessous et revisser la trappe après câblage.
DOUBLE HYGROSTAT (2HR CONTROL) :
Fonctionnement automatique :
• La VMC est équipée de 2 sondes d'humidité (1 sur le piquage cuisine et 1 sur le piquage de la SdB principale).
• Dès que le taux d'humidité dépasse 65% (taux fixé en usine) en cuisine ou en SdB, la VMC passe en grande vitesse.
2 HR
• La VMC revient en petite vitesse dès que l'humidité est évacuée.
CONTROL
Fonctionnement manuel :
• Le passage en grande vitesse peut être activé par un commutateur installé dans la cuisine.
• Après 30 min, la VMC revient automatiquement en petite vitesse.
Entretien général
Au moins 1 fois/an, l'installation nécessite un entretien par un professionnel :
• Dépoussiérer l'intérieur du caisson de VMC (turbine, piquage, etc...).
• Contrôler les connexions électriques et vérifier l'état général du réseau de gaine.
• Nettoyer et dépoussiérer les bouches d'extraction et les entrées d'air.
Protection de l'environnement
Votre geste contribue à la préservation de l'environnement.
Condition de garantie
La garantie se limite au seul remplacement des pièces reconnues défectueuses par notre SAV. En cas de mauvais fonctionnement, rapporter
l'appareil accompagné de son justificatif d'achat à votre distributeur. La garantie ne couvre pas les dysfonctionnements dus au non-respect
des consignes de la présente notice. GARANTIE DE 5 ANS sauf conditions particulières (voir sur l'emballage ou votre distributeur).
Les pièces détachées concernant ce produit seront disponibles pour une durée de 10 années à compter de la date d'achat. Pour le service
après vente (SAV) adressez vous à votre installateur, distributeur ou prenez contact avec notre SAV :
EOLIANCE RESIDENTIEL SAV : Parc d'activités «Le Moutet» - 2, rue J.A. Auxenfans - CS 60218 - 18022 BOURGES CEDEX
E-mail : sav-ere@eoliance.com
Schéma de câblage avec interrupteur
Marron
2HR CONTROL
Gris
Bleu
L3
Gris
S
M
Marron
PV
O
T
Noir
GV
E
Bleu
U
R
Vert-Jaune
Partie constructeur déjà connectée
Partie utilisateur à connecter
Ce produit est conforme à la directive « DEEE ».
En fin de vie, le caisson de VMC ne doit pas être traité avec les déchets ménagers.
En tant qu'utilisateur final vous avez la responsabilité de le déposer dans un centre de recyclage prenant
en charge les appareils électriques et électroniques ou de l'apporter au commerçant lors de l'achat d'un
nouveau produit.
Pour de plus amples informations adressez vous à votre municipalité ou à votre magasin distributeur.
4
5
Schéma de câblage avec inverseur
Marron
2HR CONTROL
Gris
Bleu
Gris
M
Commutateur
Marron
O
en cuisine*
T
Noir
Phase
E
Mono 230V-50Hz
Bleu
U
Neutre
R
Vert-Jaune
Partie constructeur déjà connectée
6
7
8
3/4
L3
S
Commutateur
en cuisine*
PV
Phase
GV
Mono
S : Shunt (pontage) pour logement T5 et +.
230V-50Hz
Neutre
* : Pour profiter de la temporisation 30 min,
ramener manuellement le commutateur sur PV
ou utiliser un bouton poussoir.
Partie utilisateur à connecter
AIR VICIÉ
SORTIE
