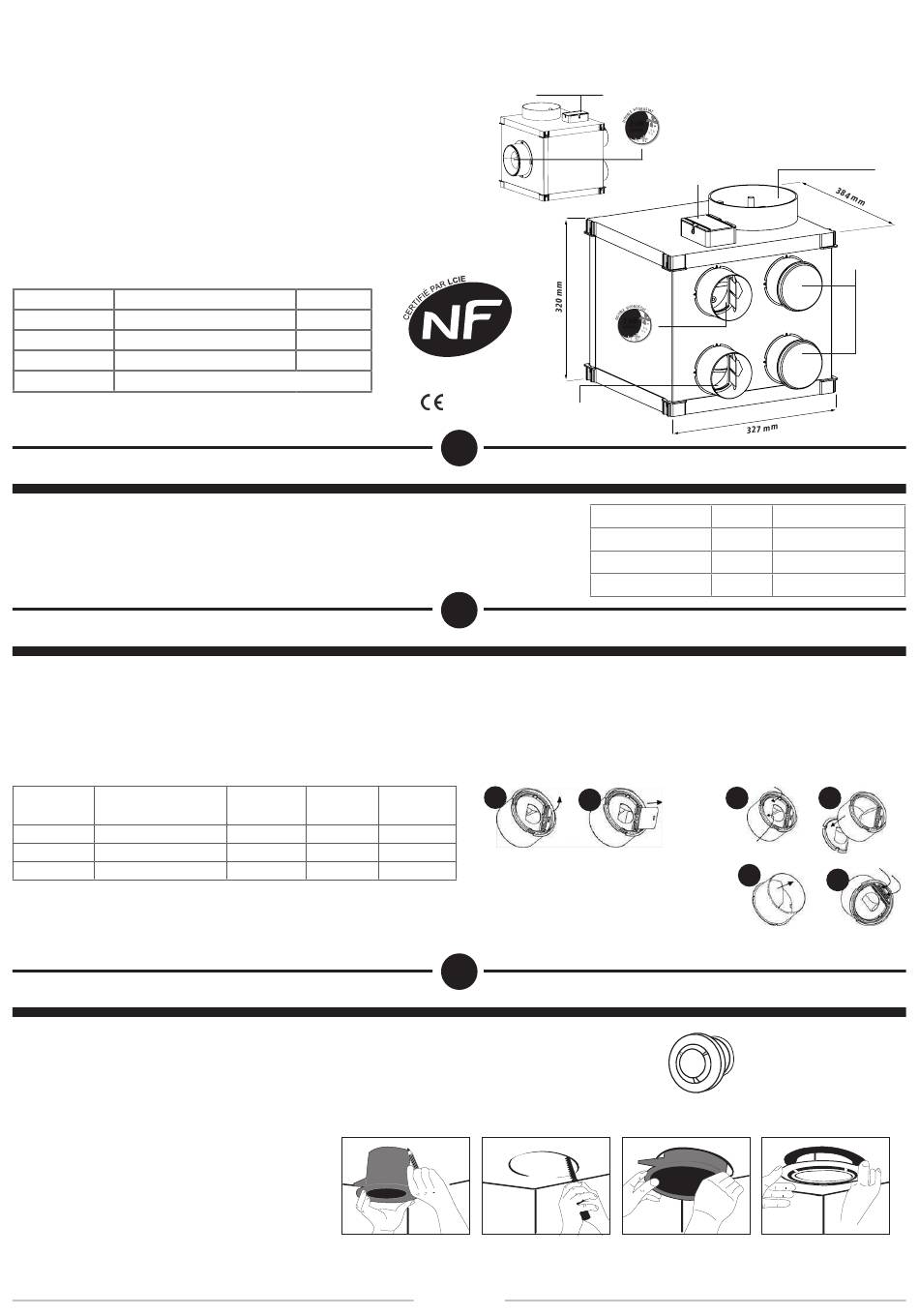

CARACTÉRISTIQUES TECHNIQUES
• Domaine d'emploi : caisson de VMC simple flux autoréglable pour logement équipé d'une cuisine jusqu'à 4 sanitaires pour 2 à 7 pièces
principales (2 salles de bains maximum).
• Conforme au règlement de certification NF Electricité (NF 089).
• Conforme à l'arrêté de Mars 1982 modifié (débits extraits).
• Conforme à la NRA (Nouvelle Réglementation Acoustique) :
niveau de puissance acoustique en petite vitesse du bruit mesuré
à l'aspiration de la bouche cuisine <23dB(A).
• Structure en pièces plastiques et tôle d'acier galvanisé. Prélaqué
blanc. Isolation en polystyrène.
• Mototurbine à action montée sur roulements à billes.
• Alimentation monophasé 230V – 50Hz
Performances
Petite vitesse*
Débit mini : T2 à T4
Débit mini : T5 à T7
135m³/h
Puissance
T2 à T4 : 12.5W ou T5 à T7 : 19.8W
Consommation
T2 à T4 : 13.8W-Th-C ou T5 à T7 : 20.8W-Th-C
*Utiliser la vitesse correspondant à votre logement
Installation des entrées d'air
• Positionner des entrées d'air dans chacune des pièces principales
(séjour, salon, chambres, bureau, etc...).
• En menuiserie ou maçonnerie.
• La somme des débits des entrées d'air, par pièce principale, doit être égale aux valeurs
du tableau ci-contre :
Installation du caisson
• Le caisson de VMC doit être installé à l'abri des intempéries (en combles par exemple) et au plus près des pièces à raccorder. Il peut être
posé ou suspendu dans toutes les positions.
• Configurer les piquages sanitaires Ø80 conformément au tableau
ci-dessous et boucher les piquages non-utilisés.
Nb pièces
Salle de bains ou douche
principales
avec ou sans WC
2
15
3
30
4 et +
30
*Une salle d'eau est une pièce autre que la cuisine, équipée d'un point d'eau, mais sans baignoire ni douche (Cellier,
buanderie, etc...).
**Un WC dans une salle de bains doit être pris en compte dans le nombre de WC total du logement.
Installation des bouches d'extraction
• Les performances du caisson de VMC sont garanties avec les bouches d'extraction ci-contre :
• Positionner les bouches d'extraction dans chaque pièce de service (cuisine, salle de bains, WC, cellier, etc...)
• Au plafond ou au mur (axe à 20 cm des parois)
• A l'opposé de la porte d'accès à la pièce
• Jamais au-dessus d'une source de chaleur.
Grande vitesse
90m³/h
225m³/h
225m³/h
44.7W
Autre
WC unique** WC multiple**
Salle d'eau*
15
15
15
15
15
30
Faire le tracé de découpe en
prenant la manchette comme
gabarit.
Boîte de connexion
Électrique
ELECTRICITE
w w w .m arque-nf.com
IPX2
Piquage sanitaire
Ø80 mm
1
2
• Réglage à 15 m
1-Relever le «volet STAB» à l'arrière du
piquage.
2-Tirer fermement pour l'extraire
complètement.
1
2
15
15
•Attention : quel que soit le réglage réalisé,
15
vérifier que le «volet 15-30» soit bien en place
en tirant légèrement jusqu'en butée :
1-Tirer légèrement sur le «volet 15-30» .
2-Le ''volet 15-30'' doit être au fond de son
logement.
3
Faire la découpe à l'aide d'une scie. Positionner la manchette dans la
2/4
Piquage cuisine
Ø125 mm
Avec sonde hygro
2 HR
CONTROL
Boîte de connexion
Électrique
Piquage SdB
principale
Ø80 mm
Avec sonde hygro
2 HR
CONTROL
Nb de pièces principales
Séjour
2 à 3
60 m³/h
4 à 5
45 m³/h
6 à 7
45 m³/h
3
/h :
• Réglage à 30 m
1-Pousser l'obturateur à l'arrière du
piquage.
2-Retirer l'obturateur complètement.
1
1
Insérer la bouche dans la manchette.
paroi à l'aide des griffes.
Piquage rejet Ø150 mm
Piquages sanitaires
+ Bouchons Ø80 mm
Poids :
4 kg
Autres pièces principales
30 m³/h
30 m³/h
22 m³/h
3
/h :
2
2
