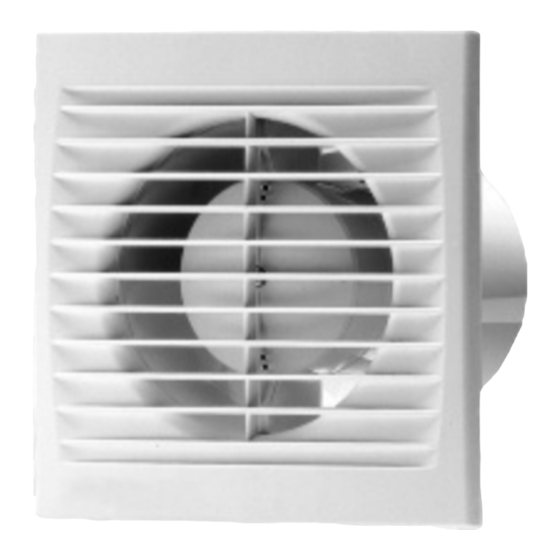

Manuels Connexes pour Autogyre EML 100
Sommaire des Matières pour Autogyre EML 100
- Page 1 NOT-EXT - 1434 R_Mise en page 1 22/08/14 10:52 Page1 Manuel d’installation et d’utilisation Extracteurs Montage sur Mur ou Plafond EMEP EMCL DISCRESSIO Montage sur Vitre Montage entre 2 gaines TUBE ETCL...
- Page 2 NOT-EXT - 1434 R_Mise en page 1 22/08/14 10:52 Page2 4 - Confort d’utilisation : A lire attentivement : S = Standard : marche et arrêt commandés par un interrupteur. Cette notice comporte tous les conseils d’installation pour T = Temporisateur : fonctionnement temporisé (réglable de 2 à une utilisation optimale des extracteurs UTOGYRE.
- Page 3 NOT-EXT - 1434 R_Mise en page 1 22/08/14 10:52 Page3 Précautions d’utilisation : • Les extracteurs AUTOGYRE sont destinés à la ventilation des locaux d’habitation, bureaux, magasins, garages, cuisines, sanitaires et autres locaux chauffés (température de fonctionnement 0°C à 45°C avec une humidité de 90% maximum). Ils sont conçus pour évacuer l’air vicié...
- Page 4 NOT-EXT - 1434 R_Mise en page 1 22/08/14 10:52 Page4 Conformité : Les extracteurs AUTOGYRE répondent aux exigences suivantes : • Directive compatibilité électromagnétique (CEM). • Directive basse tension (DBT). • Directive DEEE. • Directives ROHS et REACH. Caractéristiques techniques : Gamme EML : Montage sur mur ou plafond avec rejet direct ou conduit court ≤...
- Page 5 NOT-EXT - 1434 R_Mise en page 1 22/08/14 10:52 Page5 Gamme EMEP : Montage sur mur ou plafond avec rejet direct ou conduit court ≤ 3 ml. Corps en ABS blanc. Moteur monté sur roulements à billes. Rejet direct ou conduit court IP 34 Cloison Plafond...
- Page 6 NOT-EXT - 1434 R_Mise en page 1 22/08/14 10:52 Page6 Gamme DISCRESSIO : Montage sur mur ou plafond avec rejet direct ou conduit court ≤ 3 ml. Corps en ABS blanc. Moteur monté sur roulements à billes. Rejet direct ou conduit court IP 34 Cloison Plafond...
- Page 7 NOT-EXT - 1434 R_Mise en page 1 22/08/14 10:52 Page7 Gamme TUBE : Montage entre 2 gaines avec conduit court ≤ 3 ml. Corps en ABS blanc – Moteur monté sur paliers IP X4 Plafond Traversée murale Encastrement Puissance Débit maxi Pression sonore à...
- Page 8 NOT-EXT - 1434 R_Mise en page 1 22/08/14 10:52 Page8 Gamme ETCL : Montage entre 2 gaines avec conduit long ≤ 15 ml. Corps en ABS blanc. Moteur monté sur roulements à billes. IP X4 Plafond Traversée murale Longueur Hauteur Puissances Débits Maxi Pressions Maxi Niveaux Diamètre...
- Page 9 NOT-EXT - 1434 R_Mise en page 1 22/08/14 10:52 Page9 Installation : L’extracteur doit être déconnecté du réseau électrique avant de démonter les clips de son boîtier. Montage : Extracteur monté sur paroi (mur, plafond, vitre) : 1. Sortir l’extracteur de son emballage et vérifier qu’il n’a subi aucun dommage. 2.
- Page 10 NOT-EXT - 1434 R_Mise en page 1 22/08/14 10:52 Page10 Câblage : Le schéma de câblage indiqué sur l’appareil est le schéma de raccordement de base. AUTOGYRE vous propose différents schémas de raccordements électriques vous permettant de personnaliser le fonctionnement de votre extracteur.
- Page 11 NOT-EXT - 1434 R_Mise en page 1 22/08/14 10:52 Page11 Version S (Standard) • Schéma 1 : L’extracteur fonctionne en permanence. • Schéma 2 : Un interrupteur indépendant permet de commander la mise en marche et l’arrêt de l’extracteur. • Schéma 3 : Un seul interrupteur permet de commander simultanément le fonctionnement de la lumière et de l’ex- tracteur.
- Page 12 NOT-EXT - 1434 R_Mise en page 1 22/08/14 10:52 Page12 Version H (Hygrostat temporisé) Le réglage de la temporisation se fait par rotation du potentiomètre repéré T (potentiomètre à tête de réglage blanche) : Tourner dans le sens horaire pour augmenter la temporisation et dans le sens antihoraire pour la dimi-nuer (Temporisation réglable de 2 à...
- Page 13 NOT-EXT - 1434 R_Mise en page 1 22/08/14 10:52 Page13 LOGO Version DP (Détecteur de présence temporisé) Le réglage de la temporisation se fait par rotation du potentiomètre repéré T (potentiomètre à tête de réglage blanche) : Tourner dans le sens horaire pour augmenter la temporisation et dans le sens antihoraire pour la dimi- nuer (Temporisation réglable de 2 à...
- Page 14 NOT-EXT - 1434 R_Mise en page 1 22/08/14 10:52 Page14 Série ETCL : • Schéma 6 : L’extracteur fonctionne en permanence sur la vitesse sélectionnée (LH : grande vitesse – LL : petite vitesse) par un commutateur (type va et vient). •...
- Page 15 NOT-EXT - 1434 R_Mise en page 1 22/08/14 10:52 Page15 Garantie : Les extracteurs AUTOGYRE sont garantis contre tous vices de fabrication et pannes survenant pendant la période de garantie (la preuve d’achat marquant le début de la période de garantie).
- Page 16 NOT-EXT - 1434 R_Mise en page 1 22/08/14 10:52 Page16 Traitement de l’Air et Protection solaire. autogyre.fr 31, rue de la Justice - Zone industrielle de Vaux-le-Pénil B.P.10583 - 77016 MELUN Cedex...
