Précautions d'utilisation :
• Les extracteurs AUTOGYRE sont destinés à la ventilation des locaux d'habitation, bureaux, magasins, garages, cuisines,
sanitaires et autres locaux chauffés (température de fonctionnement 0°C à 45°C avec une humidité de 90% maximum). Ils
sont conçus pour évacuer l'air vicié domestique (humidité, poussières en suspension, odeurs, etc...) et ne peuvent donc pas
être utilisés pour toute autre application (évacuation de solvants, vapeurs, pollution industrielle, etc...).
• La ligne destinée à alimenter l'extracteur doit être conforme à la NF C15-100 et équipée d'un dispositif de coupure
omnipolaire ayant une distance d'ouverture d'au moins 3mm (Intensité de protection : 2A).
• Vérifier la libre circulation de l'air entre les pièces du logement (détalonnage des portes, grilles de transfert,...).
• Les gaines de raccordement aux différents terminaux (bouches d'extraction, grilles de rejet, extracteurs, etc...) doi-
vent être bien tendues, suivre un parcours simple en évitant les coudes et les dévoiements brusques, respecter les lon-
gueurs maximum autorisées et avoir une étanchéité satisfaisante.
• Le rejet d'air vicié de l'extracteur doit être réalisé dans un conduit approprié et destiné uniquement à cet usage.
• Des précautions doivent être prises pour éviter un refoulement, à l'intérieur de la pièce, de gaz provenant du tuyau
d'évacuation d'appareils gaz ou d'autres appareils à foyer ouvert.
• Les extracteurs AUTOGYRE sont Classe II
protection IP contre les projections d'eau est de 4 (protection contre les projections d'eau de toutes directions). Ainsi,

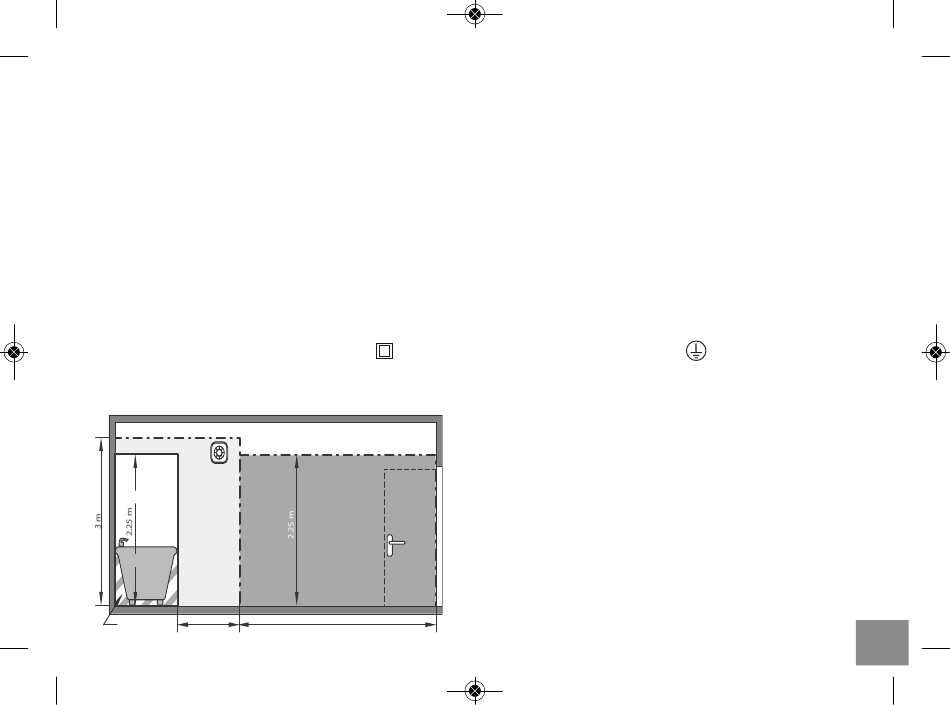

ils peuvent être installés dans le volume de sécurité électrique N° 2 ou supérieur conformément au schéma suivant :
Volume 0 : la baignoire ou la douche. Tout matériel électrique (sèche-cheveux, rasoir, téléphone portable, etc.) est interdit.
VO LUME 1
VO LUME 1
VO LUME 2
VO LUME 2
VO LUME 0
VO LUME 0
0.60 m
VO LUME 1ou 3
VO LUME 1ou 3
et ne nécessite donc pas de mise à la terre
Volume 1 : au-dessus la baignoire ou du bac à douche; Ne sont autori-
sés que les appareils d'éclairage ou les interrupteurs alimentés en Très
Basse Tension de Sécurité 12 V (TBTS 12 V). Pour ces appareils élec-
triques, on veillera à ce qu'ils soient protégés contre les projections
d'eau (IPX4).
Volume 2 : 60 cm autour de la baignoire ou du bac à douche. Pour ce
VO LUME 3
VO LUME 3
volume, tous les matériels tels qu'appareils de chauffage électrique ou
appareils d'éclairage doivent être de classe II et être protégés contre les
projections d'eau (IPX4).
Volume 3 : au-delà des 60 cm. Pour ce dernier volume, sont admis les
appareillages électriques et les matériels électriques de classe I, les
prises de courant de type 2P + T et les boîtes de connexion. Ils doivent
être protégés contre les chutes verticales de gouttes d'eau (ou IPX1).
2.40 m
, de plus leur indice de
3
