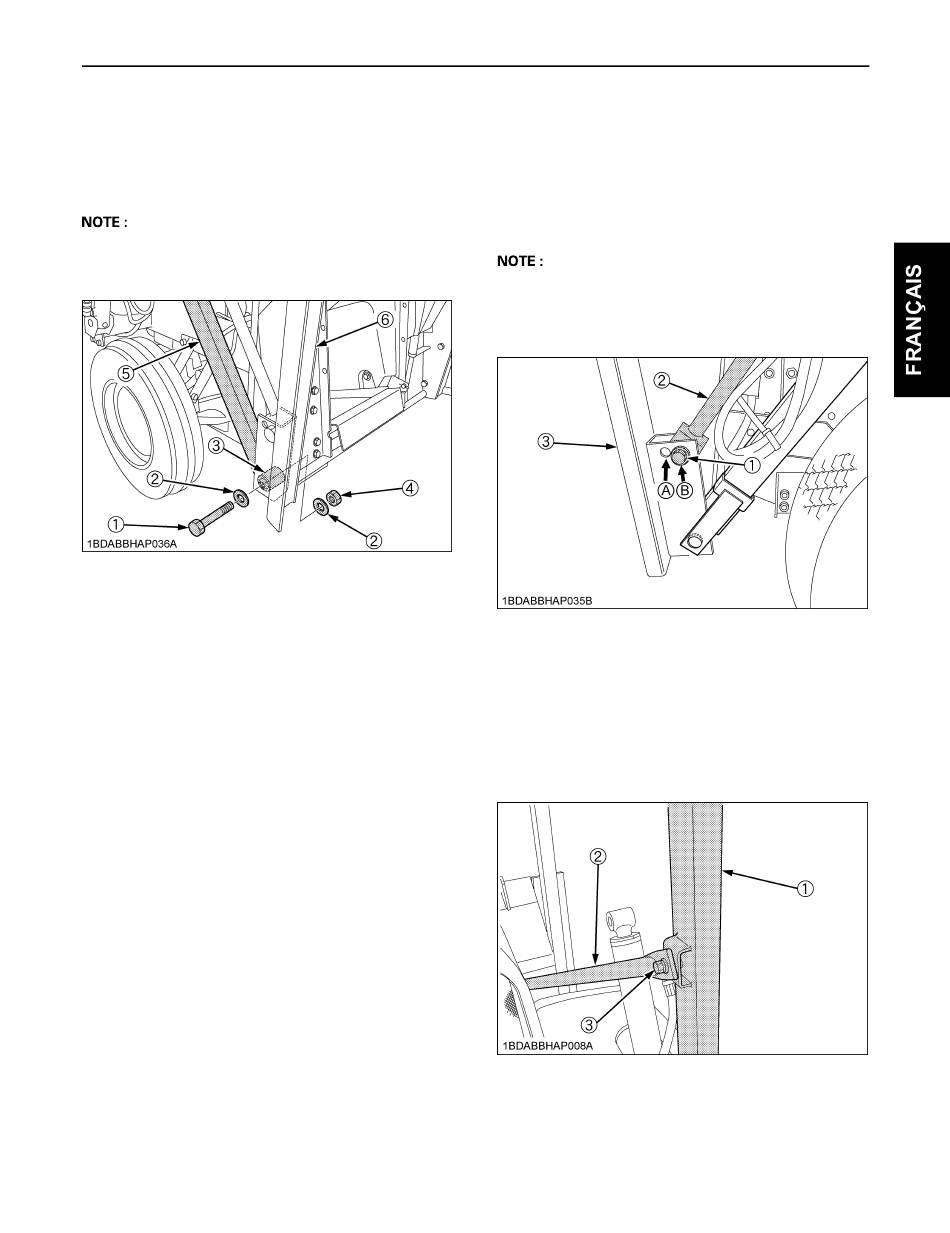

(Bras de levage inférieur du côté gauche)
En utilisant les boulons, les rondelles, les collerettes et les
écrous, installer le bras de levage inférieur à la base du
sac.
Couple de serrage : 40 à 50 N-m (4,1 à 5,1 kgf-m)
A Installer les rondelles sur les deux côtés. Insérer le
boulon à partir de l'extérieur.
A Mettre de la graisse entre le bras de levage et la base
de levage.
(1) Boulon
(2) Rondelle
(3) Collerette
All manuals and user guides at all-guides.com
(4) Écrou
(5) Bras de levage inférieur
(6) Base du sac
(Bras de levage supérieur)
La position de l'orifice pour le réglage diffère selon les
modèles GZD15 et GZD21.
En utilisant les boulons, les rondelles, les collerettes et les
écrous, installer le bras de levage supérieur à la base du
sac.
Couple de serrage : 40 à 50 N-m (4,1 à 5,1 kgf-m)
A Installer les rondelles sur les deux côtés. Insérer le
boulon à partir de l'extérieur. (Même chose que pour
le bras de levage inférieur du côté gauche.)
A Mettre de la graisse entre le bras de levage et la base
de levage.
(1) Boulon
(2) Bras de levage supérieur
(3) Base du sac
BInstallation de la tige de levage
Installer temporairement la tige de levage (2) à la base de
levage (1) avec les boulons M10 x 16 (3) sur les deux
côtés. Bien serrer les boulons.
Couple de serrage: 48,1 à 55,9 N-m (4,9 à 5,7 kgf-m)
(1) Base de levage
(2) Tige de levage
(3) Boulon M10 x 16
7
(A) pour GZD15
(B) pour GZD21
