Câblage

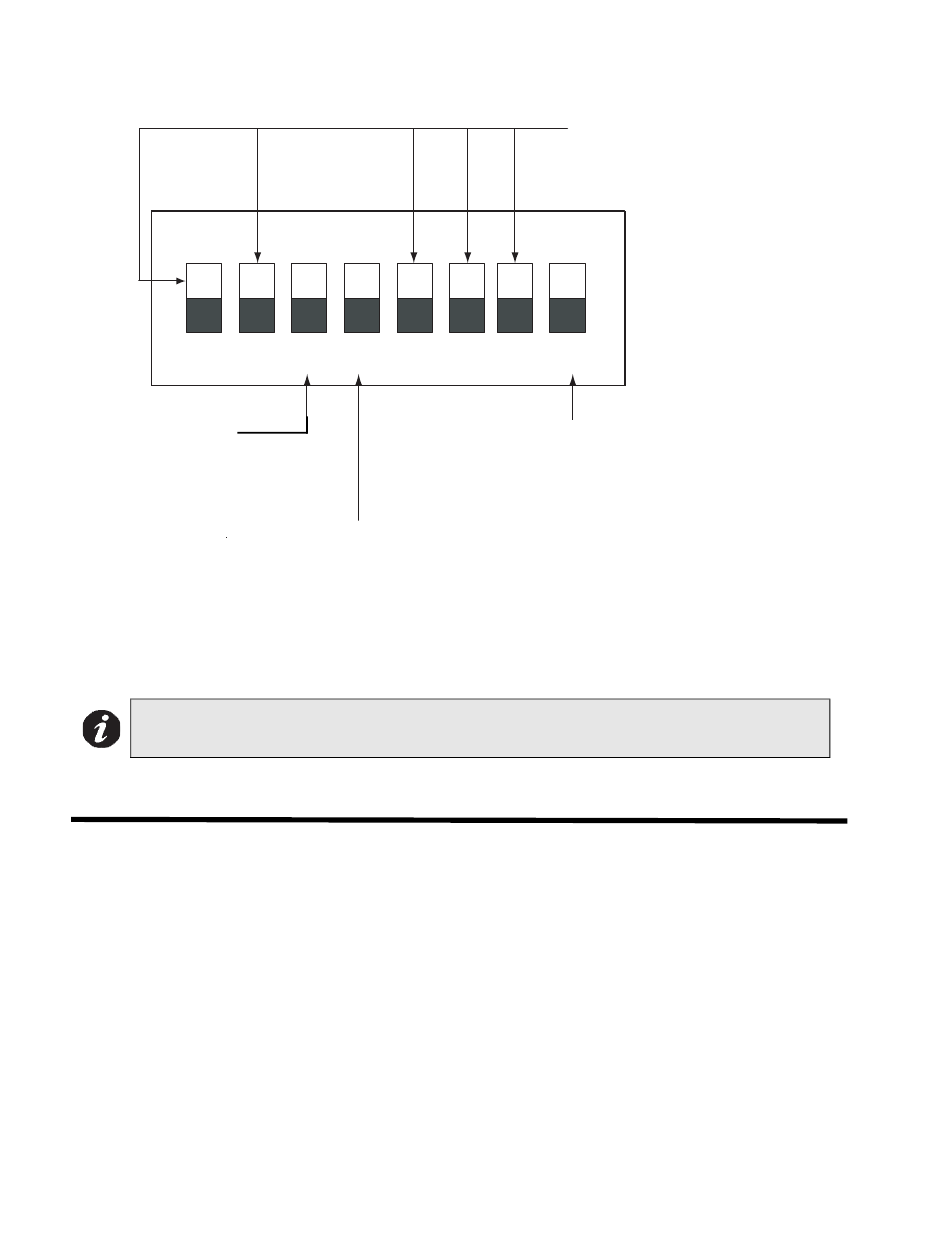

Le DIP SWITCH DSW1 est utilisé pour définir la sortie préférentielle de la zone de signal 1,
l'inhibition du silence du signal et le taux de clignotement de la panne commune. La sortie par
défaut de la zone de signalisation est le code temporel.
ACTIVÉ
1
2
Signal Zone
ACTIVÉ - permanent
ÉTEINT - code temporel (par
défaut)
ACTIVÉ - Inhibition du silence du signal pendant 1 minute
ÉTEINT - silence du signal normal (par défaut)
• Code temporel : 3 séries de 0,5 seconde ON, 0,5 seconde OFF, puis 1,5 seconde de
pause.
• Fixe : Le signal est allumé en permanence.
Note: Chaque fois que les commutateurs DIP de DSW1 sont positionnés (ACTIVÉ ou ÉTEINT), le
panneau doit être réinitialisé en maintenant le bouton Reset pendant 5 secondes.
Câblage
Zone de détection
Le système comporte une zone de détection. Reportez-vous à la figure 3 de la page 7 pour les
instructions de câblage et à la figure 4 de la page 8 pour le calibre des fils.
Zone de signalisation
Une zone de signal est disponible pour les cloches et les klaxons, avec une puissance de signal de
1,7A. Se reporter à la figure 3 de la page 7 pour les instructions de câblage et à la figure 5 de la page 8
pour le calibre des fils.
Relais d'alarme et de dérangement
Des contacts de relais d'alarme et de panne sont fournis. Se reporter à la figure 6 de la page 9
pour connaître l'emplacement et la désignation des contacts.
2
3
4
5
6 7
Interrupteur DIP DSW1
8
Buzzer et LED de dérangement
ACTIVÉ - Buzzer et LED continus
ÉTEINT - Buzzer et LED pulsés (par défaut)
