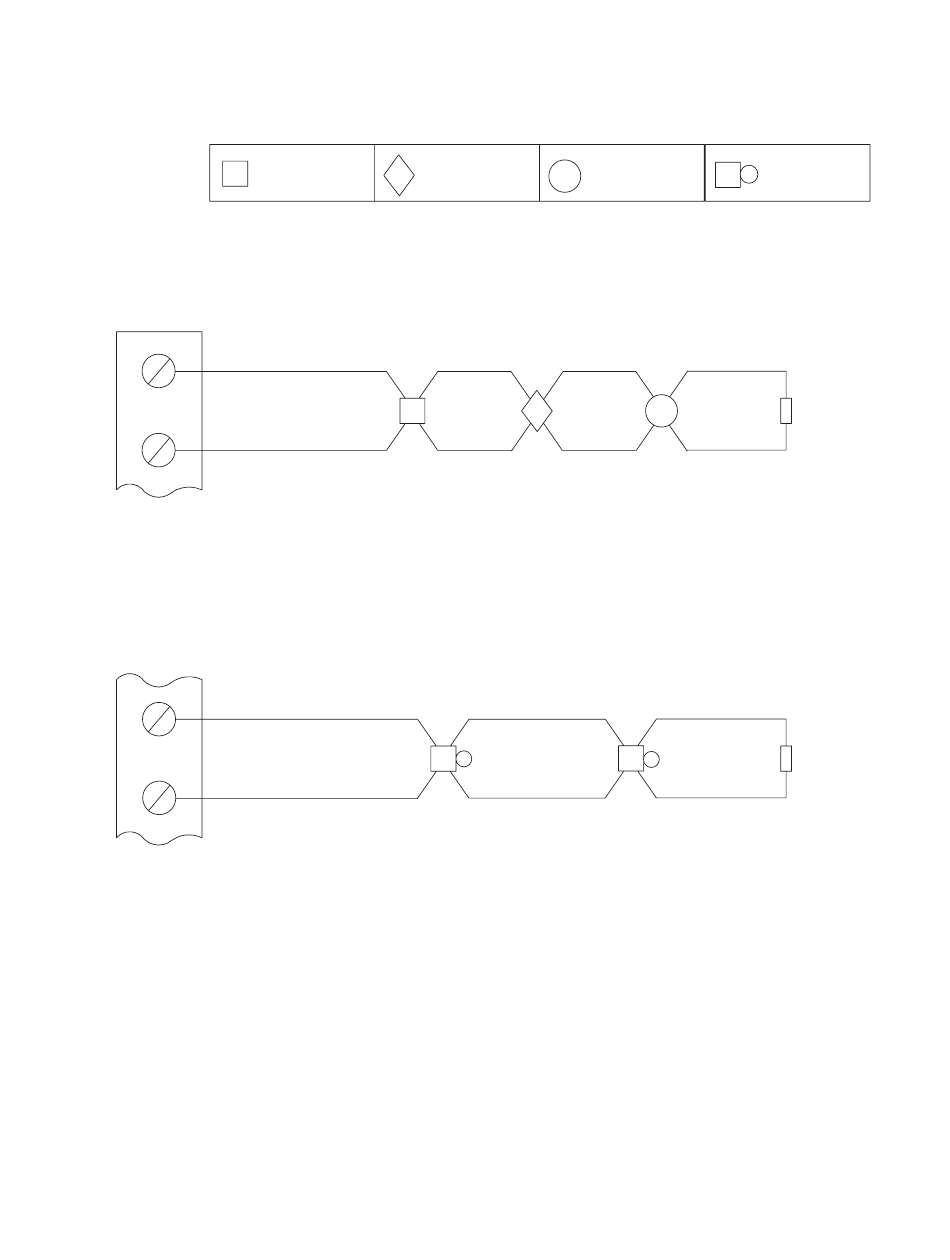

Figure 3 : Câblage de détection et de signal
Légende
Station de traction
F
TB2
+
22VDC 3mA STBY
5mV ripple
50 mA max. alarme
-
+
24VDC non filtré
1,7 A max.
-
Détecteur de
S
fumée
Le courant de seuil d'alarme est de 21
mA. La résistance maximale de la
boucle est de 100 ohms.
Zone de détection
F
Zone de signalisation
F
FA-101T Manuel d'installation et d'utilisation
R
Detecteur
R
S
F
Bell
F
ELR
3.9K
1/2W
ELR
3.9K
1/2W
