MANUEL D'EXPLOITATION ET D'ENTRETIEN
doit tourner en douceur, sans déplacement
latéral. Dans le cas contraire, déplacer
le rouleau stabilisateur un peu plus vers
l'intérieur. Revérifier et effectuer d'autres
réglages au besoin. Noter qu'il ne faut
pas régler la position du stabilisateur trop
à l'intérieur, car ce dernier incline alors
le tuyau vers la gauche, d'où un risque
d'évasement excessif de l'extrémité.

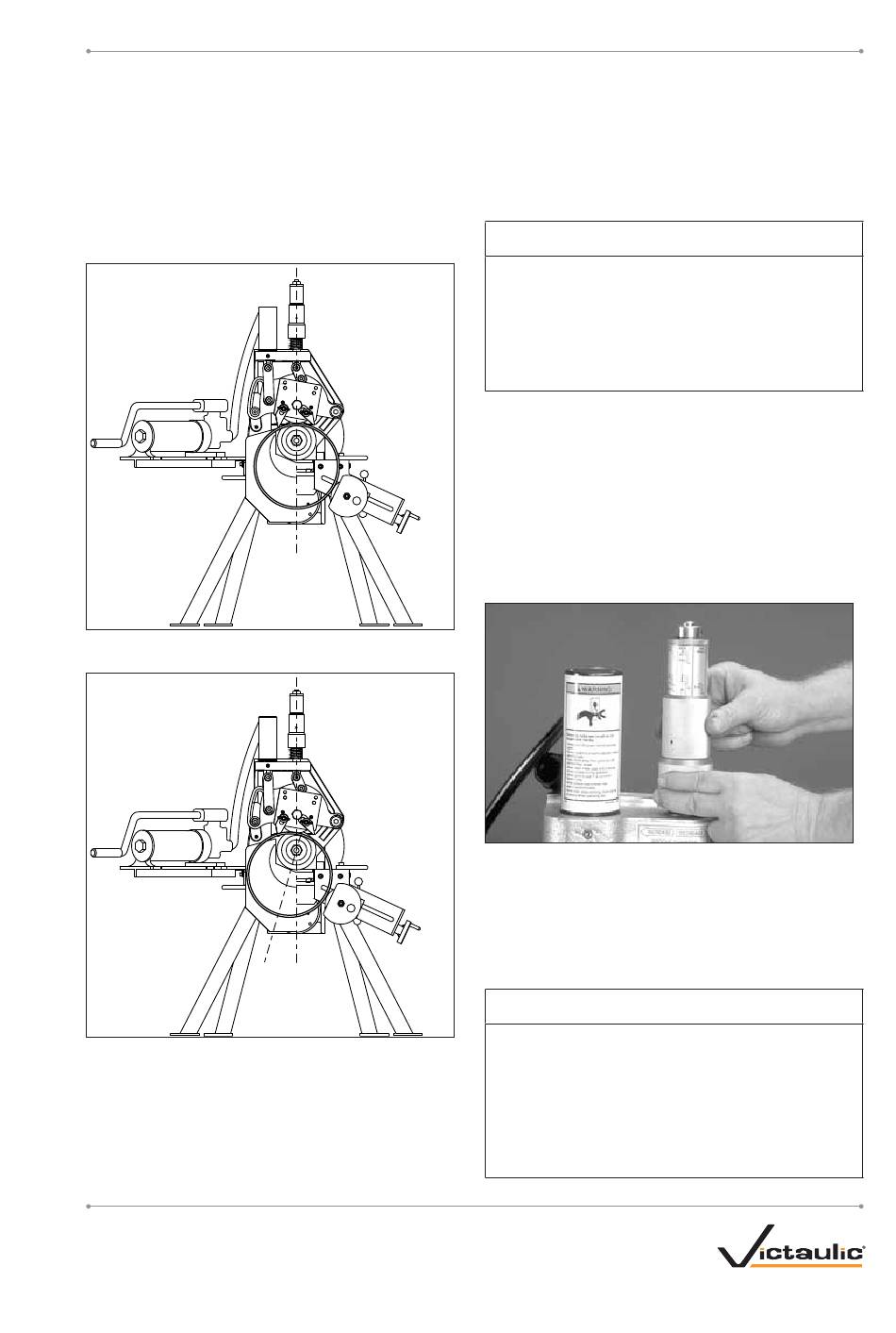

« BON »
FIGURE 3
« MAUVAIS »
FIGURE 4
RÉGLAGE DE BUTÉE DE PROFONDEUR DE
RAINURE (DIAMÈTRE À FOND DE RAINURE)
La butée de profondeur de rainure doit être
réglée pour chaque diamètre de tuyau ou lors
www.victaulic.com
VICTAULIC EST UNE MARQUE DÉPOSÉE DE VICTAULIC COMPANY.
TM-VE270FSD-FRC_14
TM-VE270FSD-FRC
d'un changement d'épaisseur de paroi. Le
diamètre de rainure, correspondant à la dimension
« C » pour chaque diamètre de tuyau, est indiqué
sous la rubrique Spécifications des rainures
roulées, pages 32 à 35. Pour vous faciliter
les choses, un Tableau des diamètres « C »
a également été apposé sur l'outil.
AVIS
Effectuer les réglages ci-après sur plusieurs
petits morceaux de rebut (mais dont
la longueur n'est pas inférieure à celle
recommandée dans le tableau 1, page 9)
correspondant au matériau, au diamètre
et à l'épaisseur de tuyau à rainurer.
Pour obtenir le bon diamètre :
1.
Déterminer le diamètre et l'épaisseur
du tuyau à rainurer. (Voir les Tableaux
de dimensions aux pages 36 et 37).
2.
Repérer le diamètre et l'épaisseur sur
l'indicateur de diamètre de tuyau, situé
sur la butée de profondeur. On peut
le faire tourner pour mieux voir.
3.
Reculer le verrou du dispositif de réglage
de la profondeur de rainurage. Aligner le
dispositif de réglage selon la bonne valeur
de diamètre et d'épaisseur, tel qu'illustré.
Bloquer en place le dispositif de réglage de
la profondeur de rainurage à l'aide du verrou.
AVIS
Les repères permettent un réglage approximatif
du diamètre de rainure et ne correspondent
pas à des valeurs de réglage exactes. Il est
impossible de régler exactement la butée de
profondeur de rainure par suite des variations
des valeurs réelles du DE (diamètre extérieur)
et de l'épaisseur des tuyaux.
RÉV_B
