NOTICE D'INSTALLATION ET D'UTILISATION
et / ou un flambage dans le
soufflet ;
POUR
ÉVITER
L'APPAREIL
SUPPORTEZ JAMAIS DE MATÉRIEL SUR
LES SOUFFLET.
5) Réinstaller le couvercle supérieur
avec soin en alignant la ligne de
repère verticale avec la tête du
transformateur pour garantir que la
position de fixation d'origine est
maintenue. Vérifiez que le soufflet
est libre de mouvement interne et
en position verticale. Le marqueur
de niveau d'huile vert doit être
clairement visible à travers la
fenêtre.
6) Serrez les vis de fixation. Les
filetages doivent être lubrifiés avec
de la graisse << MOLYKOTE P37 >>
ou équivalent. Les vis doivent être
serrées à un couple maximal de
2N.m pour la vis M6 et 16N.m pour
la vis M8.
Dans le cas où le soufflet présente un type
de déformation ou de soufflage, le TT ne doit
pas être mis en service à moins d'une
autorisation formelle de GE. En cas de
doute, contacter l'assistance technique de
GE pour plus d'informations.
7. 7.INDICATEUR DE NIVEAU D'HUILE
La position de l'indicateur d'huile peut être
vérifiée à travers la fenêtre rectangulaire du
capot supérieur.
La plaque de l'indicateur est divisée en trois
zones. La zone centrale montre la bande
verte et les zones supérieures et inférieures
sont représentées par une bande rouge.
© GE Grid Solutions
D'ENDOMMAGER
À
SOUFFLET,
Dans des conditions normales, l'indicateur
montre la bande verte de l'indicateur.
Si l'indicateur de niveau d'huile se trouve
dans
l'une
NE
transformateur doit être mis hors service et
GE doit être immédiatement informé.

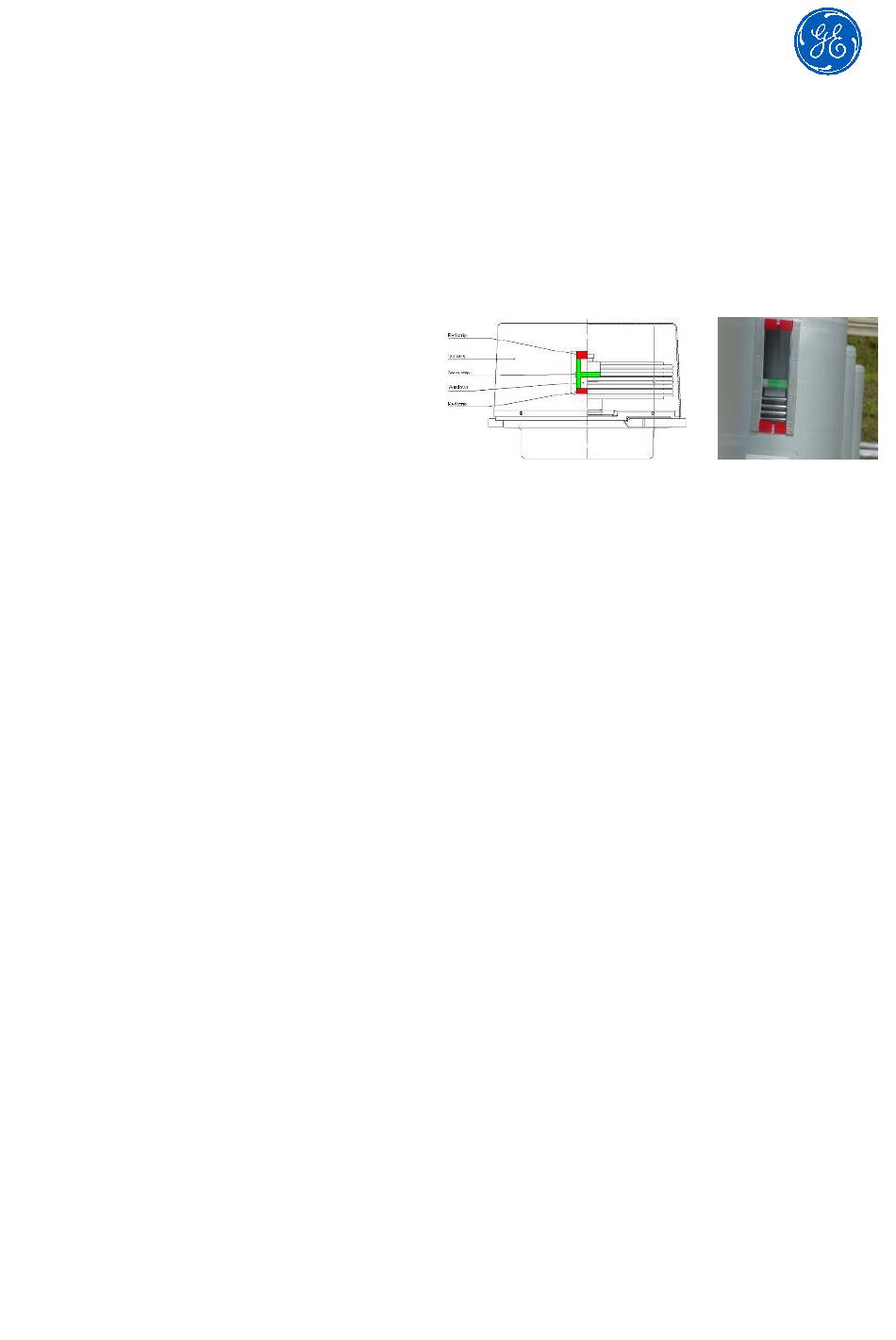

Exemple d'indicateur de niveau d'huile
8. INSPECTION AVANT LA PREMIÈRE
MISE SOUS TENSION
Après avoir mis le TT en position
verticale, il faut attendre au moins 48
heures avant de le mettre en service.
Vérifiez les connexions des bornes pour
assurer le couple de serrage correct.
Vérifie-s'il
secondaires en cout circuit. Si tel est le
cas, ils doivent être circuités ouvert et
mis à la terre.
Vérifiez si un point de chaque borne
secondaire est connecté à la terre.
Vérifiez les connexions à la terre de la
base de fixation du transformateur.
Vérifiez que l'indicateur de niveau
d'huile se trouve dans la zone de bande
verte.
Alors que toutes les précautions soient
prises en usine lors du remplissage
d'huile, la surface à proximité des vis et
des soufflets peut contenir une petite
quantité d'huile. Cela ne doit pas être
considéré comme une fuite d'huile à
condition que les soufflets soient
positionnés dans la zone de bande
verte.
des
zones
rouges,
n'y
a
pas
de
le
bornes
