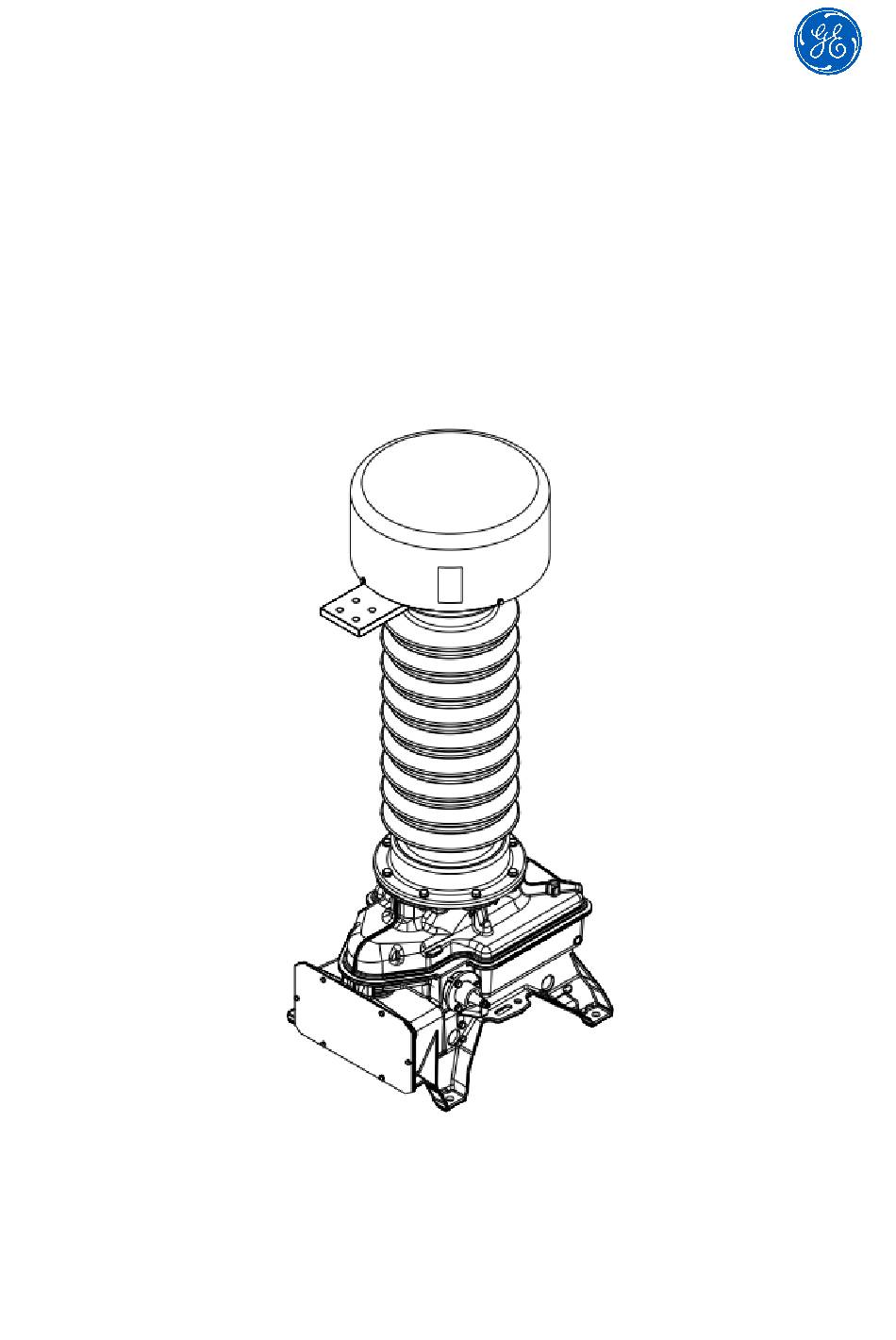

- Page 1 NOTICE D'INSTALLATION ET D'UTILISATION NOTICE D'INSTALLATION ET D'UTILISATION MIITR101 TRANSFORMATEUR DE TENSION INDUCTIF OTEF © GE Grid Solutions...
- Page 2 NOTICE D'INSTALLATION ET D'UTILISATION GE Grid Solutions Av. Nossa Senhora da Piedade, 1021 37504-358 Itajubá - MG – Brazil 07/01/2021 30/10/2017 24/11/2013 TCRP Owner revision Date Prepared Approved © GE Grid Solutions...
- Page 3 être enregistrée sur le bon de livraison de transport et une communication formelle doit être envoyée immédiatement à la personne responsable. L'isolateur fourni peut être en porcelaine, par conséquent, les mouvements brusques qui pourraient causer des dommages à cause des fissures doivent être évités. © GE Grid Solutions...
-
Page 4: Table Des Matières
7. INDICATEUR DE NIVEAU D'HUILE ................... 11 INSPECTION AVANT LA PREMIÈRE MISE SOUS TENSION ............. 11 MAINTENANCE APRÈS LA MISE SOUS TENSION ................. 12 TESTS ..........................13 ÉLIMINATION APPROPRIÉE DES COMPOSANTS DU TRANSFORMATEUR APRÈS LA DURÉE DE VIE ... 13 © GE Grid Solutions... -
Page 5: Plan Général
1- Bornes primaires : aluminium ou cuivre 2- Sistem d’isolation (papier imprégné d'huile) 3- Boîte à bornes et couvercle 4- Indicateur de niveau d'huile 5- Soufflets métalliques 6- Isolateur en porcelaine ou composite 7 – Cuve d'aluminium 8- Pieds avec trou d'ancrage © GE Grid Solutions... -
Page 6: Transport, Réception, Déballage Et Stockage
En cas de dommages, l'inspecteur client chargé de la réception en informera GE et le représentant en assurance. Toutes les coordonnées sont indiquées sur les documents d'assurance d'expédition. -
Page 7: Déballage
TT emballé en position horizontale : 1) Retirez le capot supérieur. 2) Retirez les quatre vis des pieds de l'équipement. 3) Retirez les extrémités les plus petites. 4) Retirez les plus grandes extrémités © GE Grid Solutions... -
Page 8: Retirez Le Tt De L'emballage Et Soulevez-Le En Suivant Les Étapes
Mettre progressivement le TT en position verticale en soulevant l'élingue positionnée dans le haut l'isolateur. Gardez toujours l'élingue position verticale. Manipulez avec soin afin de ne pas endommager le capot supérieur. © GE Grid Solutions... -
Page 9: Stockage
Voir le couple de serrage dans les plans du Le transformateur doit être installé en projet. position verticale. Il est très important que la surface sur laquelle le TT sera installé soit © GE Grid Solutions... -
Page 10: Marquage Des Bornes
également mise en place sur la de la circonférence du soufflet) ; périphérie du soufflet pour le protéger du b) Surface : aucun dommage ou contact avec le capot supérieu r: déformation tels que des bosses © GE Grid Solutions... -
Page 11: Indicateur De Niveau D'huile
être mis en service à moins d'une Vérifiez que l'indicateur de niveau autorisation formelle de GE. En cas de d'huile se trouve dans la zone de bande doute, contacter l'assistance technique de GE pour plus d'informations. -
Page 12: Ne Jamais Compléter Le Volume D'huile Sans L'autorisation Formelle
TT. La Si possible, GE suggère de déconnecter comparaison entre les résultats d'essais le TT et d'effectuer les tests suivants : mesurés sur le terrain permet de suivre l'évolution de chaque paramètre. -
Page 13: Tests
Site d'enfouissement industriel dûment cas de doute, veuillez contacter autorisé l'assistance technique de GE : +55 35 3629 7042 ou 7038 ou 7000 L'élimination de l'huile et des composants contaminés par l'huile directement dans le sol ou l'eau est interdite.
