22
23

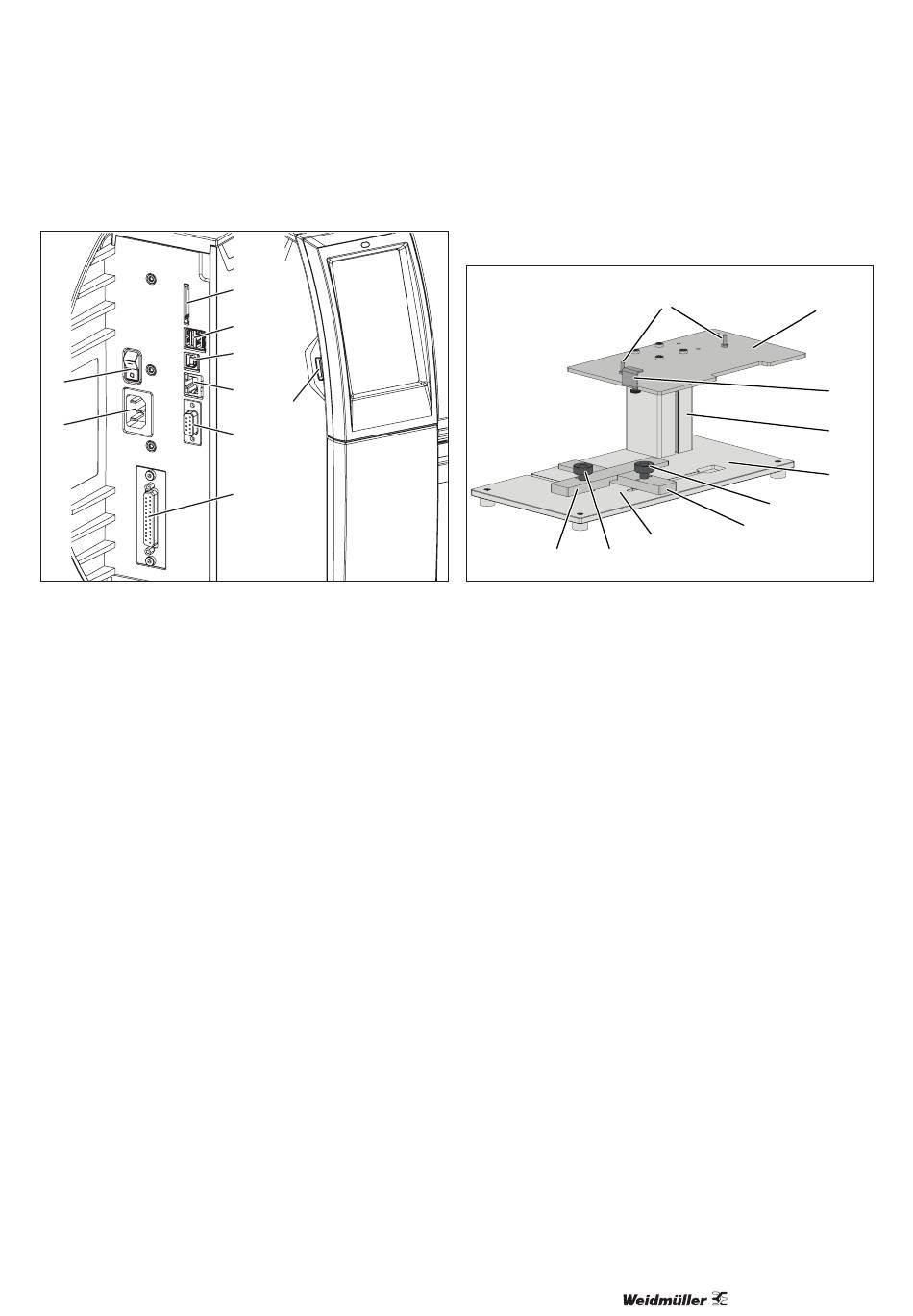

Image 3.4 Raccordements
22 Interrupteur secteur
23 Prise de raccordement secteur
24 Port pour carte SD
25 Interfaces USB pour clavier, scanner, mémoire USB, adaptateur
Bluetooth ou clé de service
26 Interface USB-Full Speed
27 Ethernet 10/100 Base-T
28 Interface RS-232
29 Interface E/S
30 Interface USB pour clavier, scanner, mémoire USB, adaptateur
Bluetooth ou clé de service
2908270000/00/09.2022
24
25
26
27
30
28
29
3.2 Pied de montage
10
9
Image 3.5 Pied de montage
1
Tiges de guidage pour le positionnement de l'imprimante sur la
plaque de maintien
2
Plaque de maintien
3
Pince pour la fixation de l'imprimante sur la plaque de maintien
4
Profil
5
Plaque de sol avec pieds de réglage et aides au positionnement
pour le processus d'étiquetage
6
Vis d'arrêt pour fixer la butée (7)
7
Butée comme aide au positionnement dans le sens
d'impression
8
Surface d'insertion d'objet
9
Vis d'arrêt pour fixer la butée (10)
10 Butée comme aide au positionnement en diagonale par rapport
au sens d'impression
Description de l'appareil
1
2
6
7
8
3
4
5
9
