Applicateur laser SQ

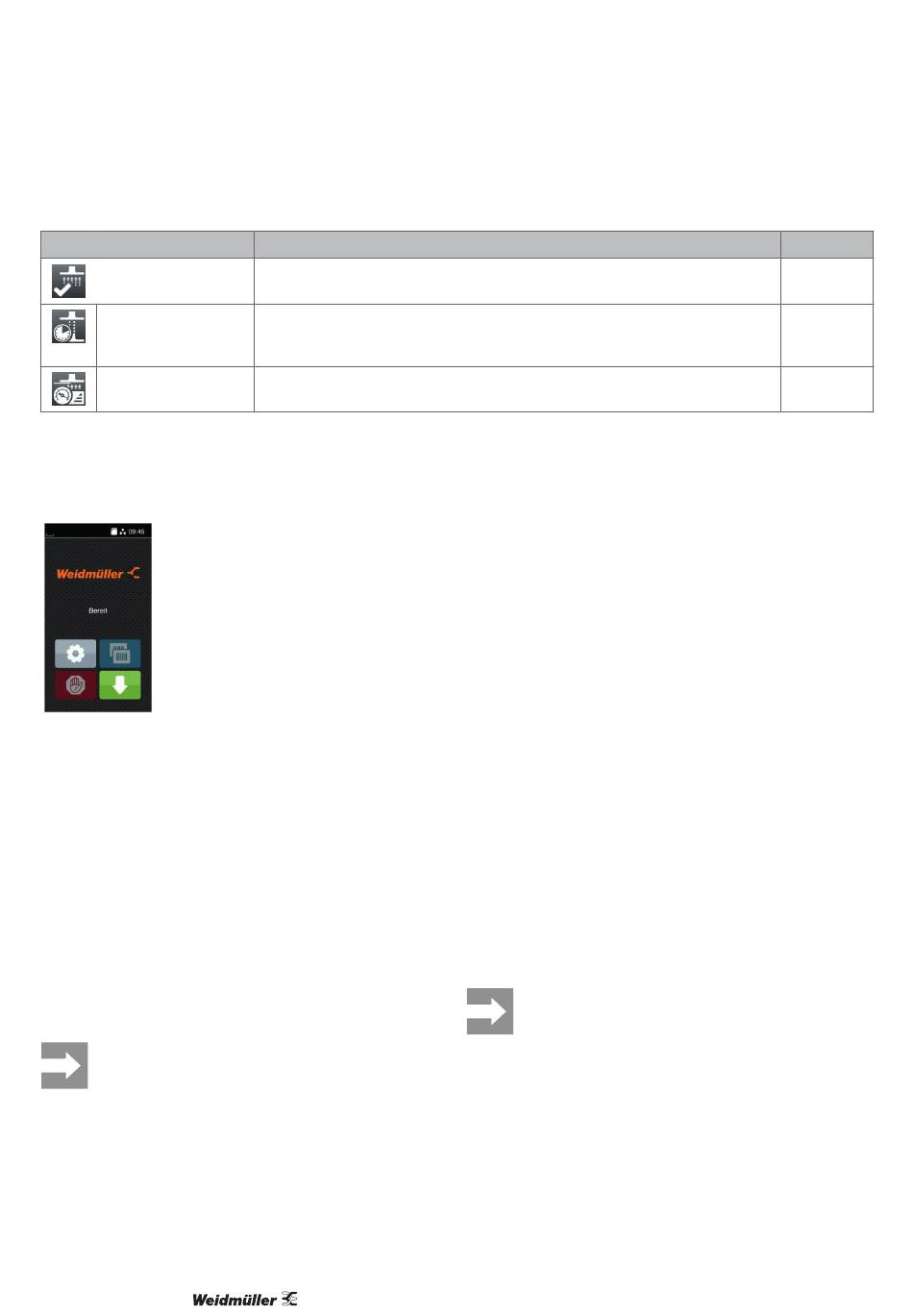

Paramètre
Précontrôle du tampon
Dépassement du temps
Mouvement
Seuil d'activation du
vide
10.2 Essai de fonctionnement sans comman-
de d'impression
Vous pouvez simuler le fonctionnement de l'étiquetage
sans commande d'impression, en appuyant en alternance
sur la touche Avance des étiquettes et la touche Cycle.
► Appuyez sur Avance des étiquettes.
L'avance d'une étiquette vide est déclenchée. En même
temps, le vide sur le tampon et l'air de soutien sont activés.
Lorsque l'étiquette est entièrement reprise du tampon, l'air
de soutien est coupé.
► Appuyez sur Cycle.
Le vérin est commandé de sorte que le tampon se déplace
dans la position d'étiquetage. La position d'étiquetage
atteinte est indiquée par le capteur d'impact. En consé-
quence, le vide est coupé et la plaquette de marquage est
transférée sur la marchandise. Après le transfert de la pla-
quette de marquage, le cylindre de levage est réajusté de
sorte que le tampon retourne à la position de base.
Vous pouvez utiliser cette méthode lors de la
mise en service pour déterminer le décalage de
distribution approprié dans la configuration de
l'imprimante.
30
Signification
Avant le début de chaque impression, le système vérifie que le tampon est vide.
Temps maximum admissible pour les mouvements de cylindre individuels, le dépasse-
ment du temps défini entraîne une signalisation d'erreur, accessible uniquement avec
la clé de service
Seuil pour l'évaluation de la dépression au tampon comme un vide suffisant pour le
fonctionnement, accessible uniquement avec la clé de service
10.3 Essai de fonctionnement avec comman-
de d'impression
Cette méthode permet de tester le fonctionnement de l'éti-
quetage avec les données d'impression réelles en utilisant
la touche Cycle sur l'affichage.
► Envoyez une commande d'impression.
Le test de fonctionnement est exécuté en demi-cycles en
alternance :
► Appuyez sur la touche Cycle.
Demi-cycle 1 : l'impression d'une plaquette de marquage
est déclenchée. De même, le vide sur le tampon et l'air de
soutien sont activés. Lorsque l'étiquette est entièrement
reprise du tampon, l'air de soutien est coupé.
► Appuyez à nouveau sur la touche Cycle.
Demi-cycle 2 : le vérin est commandé de sorte que le tam-
pon se déplace dans la position d'étiquetage. La position
d'étiquetage atteinte est détectée par le capteur d'impact.
En conséquence, le vide est coupé et la plaquette de mar-
quage est transférée sur l'objet. Après le transfert de la pla-
quette de marquage, le cylindre de levage est réajusté de
sorte que le tampon retourne à la position de base.
Si, à la fin du demi-cycle 1, l'étiquette qui se trouve sur le
tampon est enlevée à la main, la commande d'impression
reprend avec l'impression de l'étiquette suivante dans le
demi-cycle 1 lorsque la touche Cycle est enfoncée.
Vous pouvez utiliser cette méthode lors de la
mise en service pour déterminer le décalage de
distribution approprié dans le logiciel.
Défaut
Marche
2,0 s
-0,04 bars
2908270000/00/09.2022
