Installation – Vitocrossal 200 CM2 186 à 311
Capteurs et panneau tampon
/
53
A
2 x 4.8
D
2.
3.

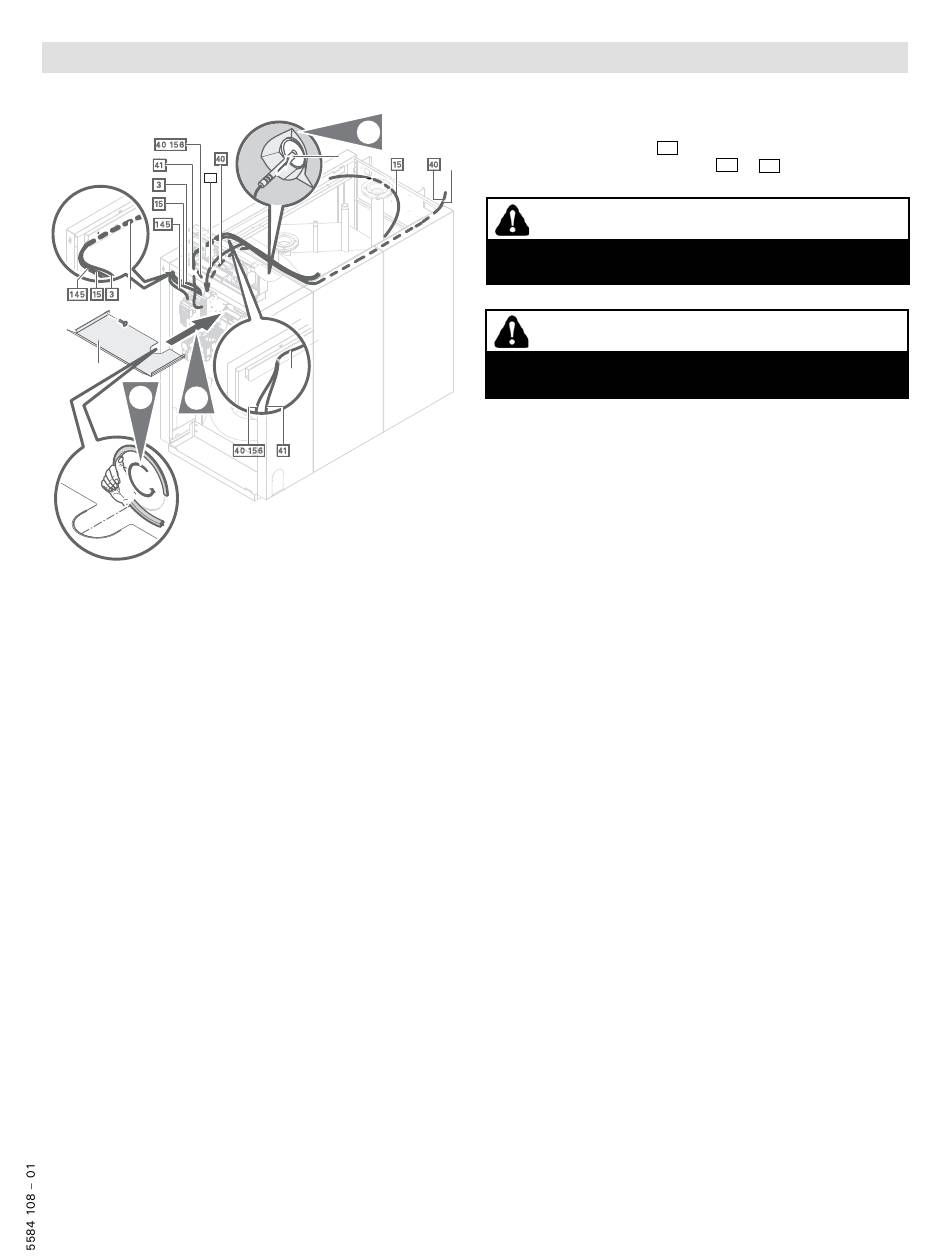

Légende
A Capteur de température de la chaudière
(consultez la page 15)
B Câble de brûleur
C Câble de raccordement électrique
D Panneau tampon
1.
A
B
/
Le capteur de température A de l'eau de la chaudière est
livré dans l'emballage de la boîte de jonction. Le connecteur
d'alimentation électrique 40 est raccordé à la boîte de
commande. Les câbles de brûleur 41 et 90 sont livrés dans
C
l'emballage de l'isolant.
AVERTISSEMENT
Ne pliez pas les tubes capillaires. Les dommages aux
tubes capillaires entraînent des défaillances.
MISE EN GARDE
Ne laissez jamais les câbles entrer en contact avec les
composantes en métal chaudes.
1. Insérez le capteur A aussi loin que possible dans le puits
de capteur. Fixez le fil du capteur à l'aide de l'agrafe à
ressort. Raccordez-le à la boîte de commande du brûleur.
2. Acheminez le câble électrique C et le câble de brûleur
B à travers l'ouverture dans la boîte de commande et
le long du rail supérieur à travers l'ouverture dans le
panneau arrière à la boîte de jonction.
3. Fixez le câble au rail à l'aide d'attaches de câble.
4. Recouvrez les bords en métal du panneau tampon à
l'aide des protecteurs de bord (livrés dans l'emballage de
l'isolant).
5. Installez le panneau tampon D sur les rails supérieurs et
fixez-le à l'aide de vis à métal de 4,8 mm.
Chaudière
21
