Installation du chauffage
2.12
Pour les températures où le téléphone d'urgence fonctionne en dessous de 0°C
(32°F) à tout moment, un chauffage doit être installé à l'intérieur du boîtier,
comme illustré à la figure 14.
Pour plus d'informations, voir les instructions d'installation du chauffage
LT-653 TH-102.
TRANSFORMATEUR PS-24
120V AC
60 HZ
24V AC

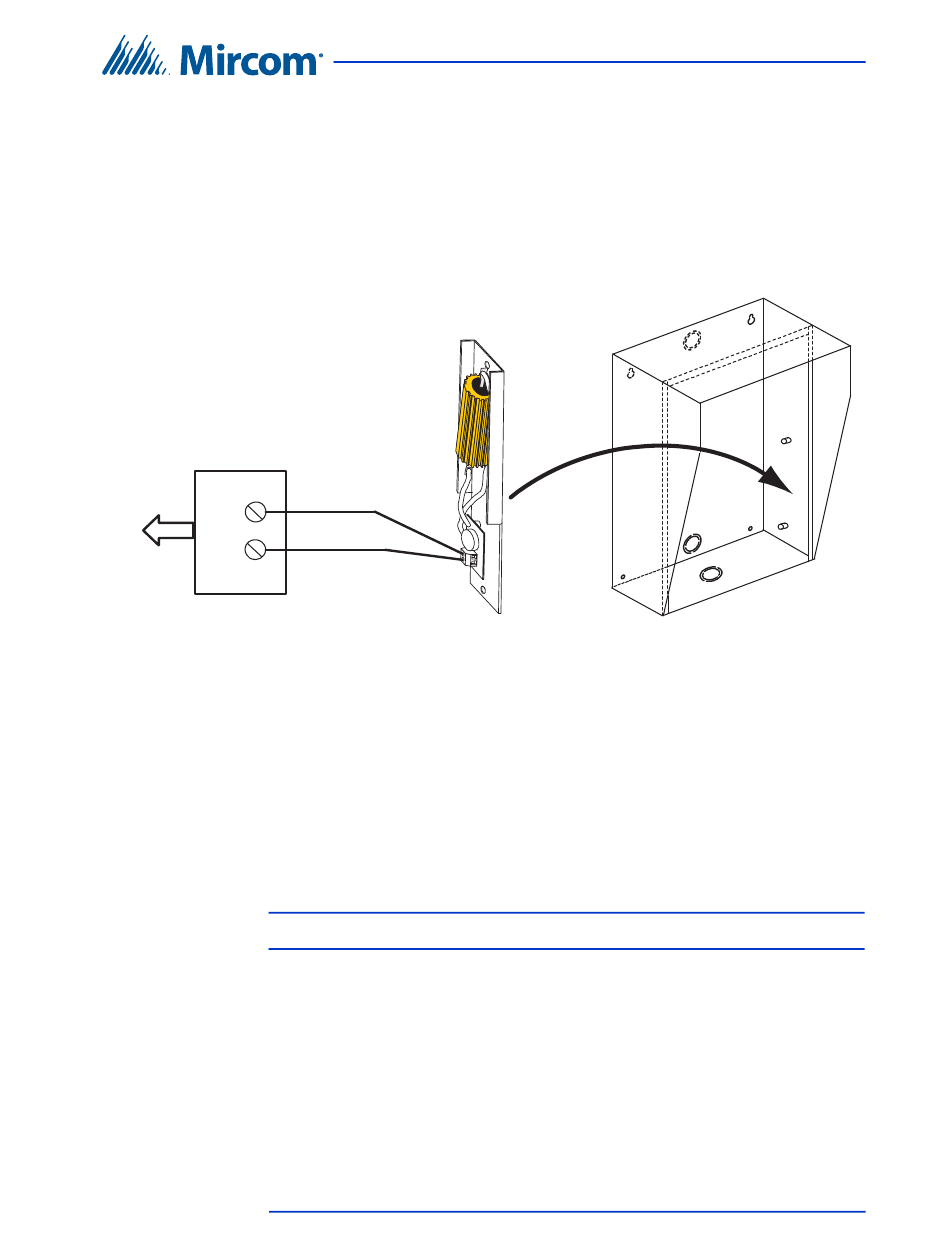

Figure 14. Emplacement de l'appareil de chauffage TH-102
Pour installer le chauffage
1.
2.
Note :
Manuel d'installation et d'utilisation du téléphone d'urgence TX3
Version 2.1
Droit d'auteur Mai 2019
LT-6113
18 AWG
PAIRE TORSADÉE
TH-102 CHAUFFEUR
Placez le TH-102 Heater dans le coin inférieur droit de l'enceinte et le
fixer à l'aide des deux entretoises et des deux écrous hexagonaux
fournis.
Connectez l'élément chauffant TH-102 aux vis de la borne 24 VAC du
transformateur PS-24 à l'aide d'une paire de fils de calibre 18 AWG.
Le transformateur doit être installé à l'extérieur de l'enceinte.
Installation
FERMETURE
