JW11:
•
•
Microphone MC-001
JW11 activé ou fermé
Figure 5
Connecteurs de la carte contrôleur - Bas
2.5

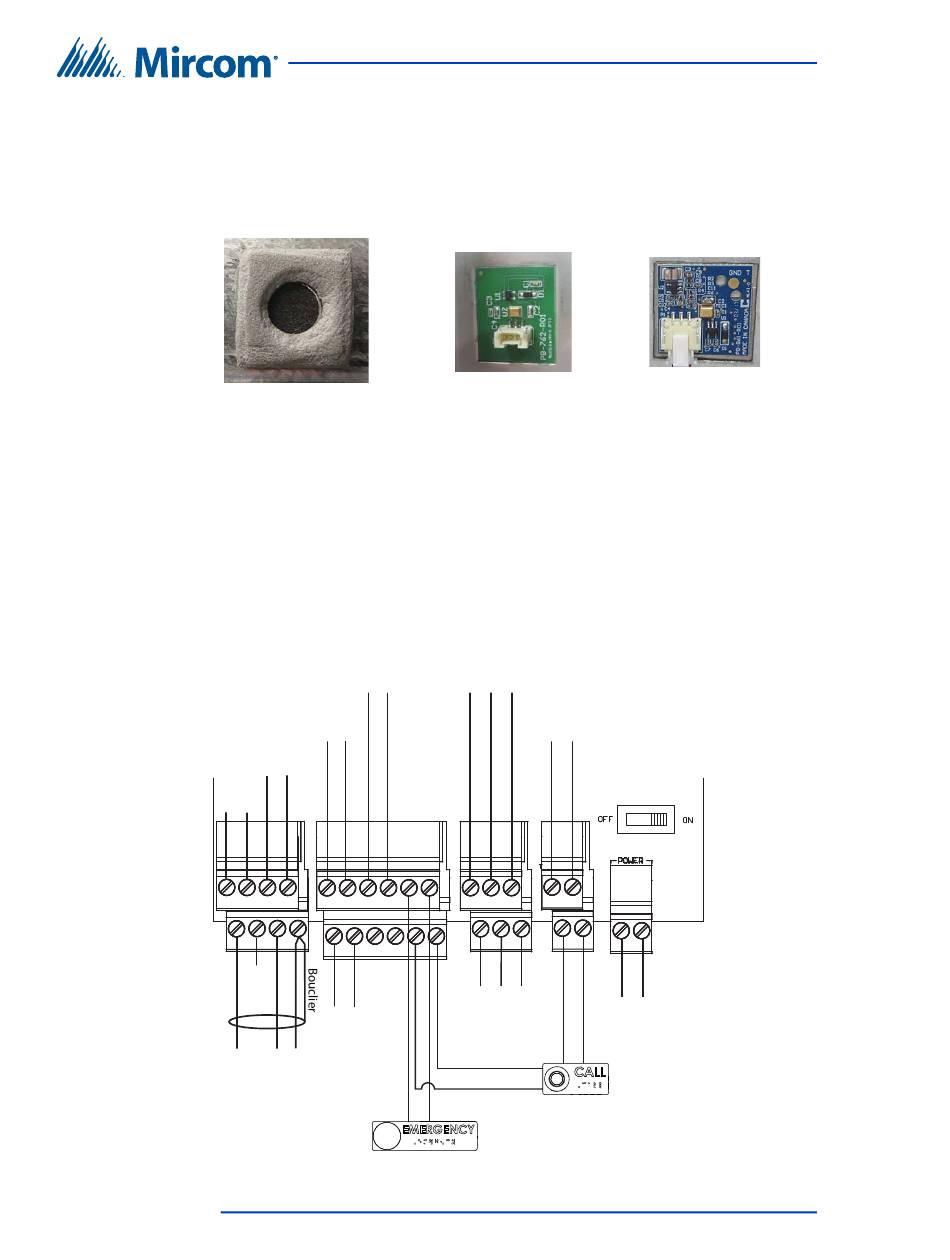

La figure 6 montre les connecteurs au bas de la carte MD-1245, la carte du
contrôleur de lobby qui possède un bloc terminal à 4 broches pour le
microphone. Cette carte est présente dans les modèles TX3-EMER-1S-C et
TX3-EMER-200KS-C.
Connexion du
haut-parleur
Inutilisé
Blanc Rouge Noir
Microphone MD-1243
Raccordement
Figure 6.
Manuel d'installation et d'utilisation du téléphone d'urgence TX3
16
Droit d'auteur Mai 2019
LT-6113
Si le panneau est équipé du microphone MC-001, fermer JW11.
Si le panneau est équipé du microphone MC-012 ou MD-1243, ouvrir
JW11 (c'est le réglage par défaut).
Microphones et JW11
Entrée 3
-
+
Entrée 2
-
+
+ -
Inutilisé
- +
Entrée 1
Connecteurs de la carte contrôleur sur le MD-1245 - Bas
Microphone MC-012
JW11 éteint ou ouvert
RS-485 OUT
- s +
Alimentation LED/
LAMP
+ -
- s +
Alimentation pour
RS-485 IN
TX3 (utiliser 18 AWG)
noir
rouge
vert
blanc
