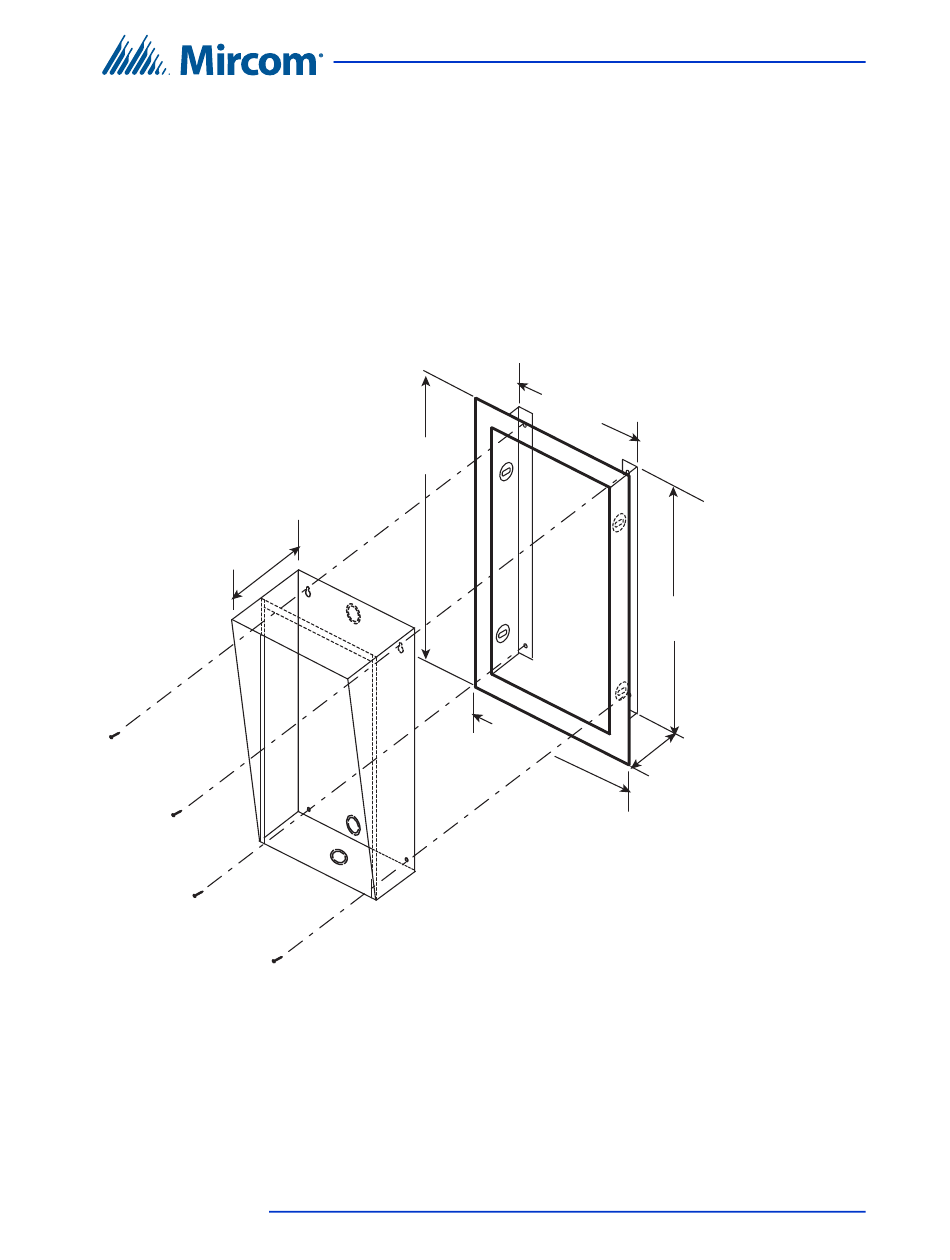

Montage du téléphone d'urgence avec l'anneau
2.3
de finition optionnel
1.
2.
3.
4 1/2 po
(114 mm)
Figure 3.
Manuel d'installation et d'utilisation du téléphone d'urgence TX3
Version 2.1
Droit d'auteur Mai 2019
LT-6113
Monter la garniture semi-encastrée dans la découpe murale, la fixer au
montant du mur, à gauche ou à droite, à l'aide des deux trous oblongs
situés sur le côté de l'anneau de la garniture semi-encastrée.
Placer le téléphone d'urgence à l'intérieur de l'anneau de garniture.
Fixer le boîtier du panneau d'entrée et la garniture semi-encastrée à l'aide
des quatre vis fournies.
19 5/8 po
(498 mm)
8 55/64 po
(225 mm)
TX3 Téléphone d'urgence
Montage du téléphone d'urgence avec l'anneau de finition
6 13/32 po
(163 mm)
16 45/64 po
(424 mm)
2 3/4 po
(70 mm)
TX3-EMER-FTB anneau de garniture
Installation
