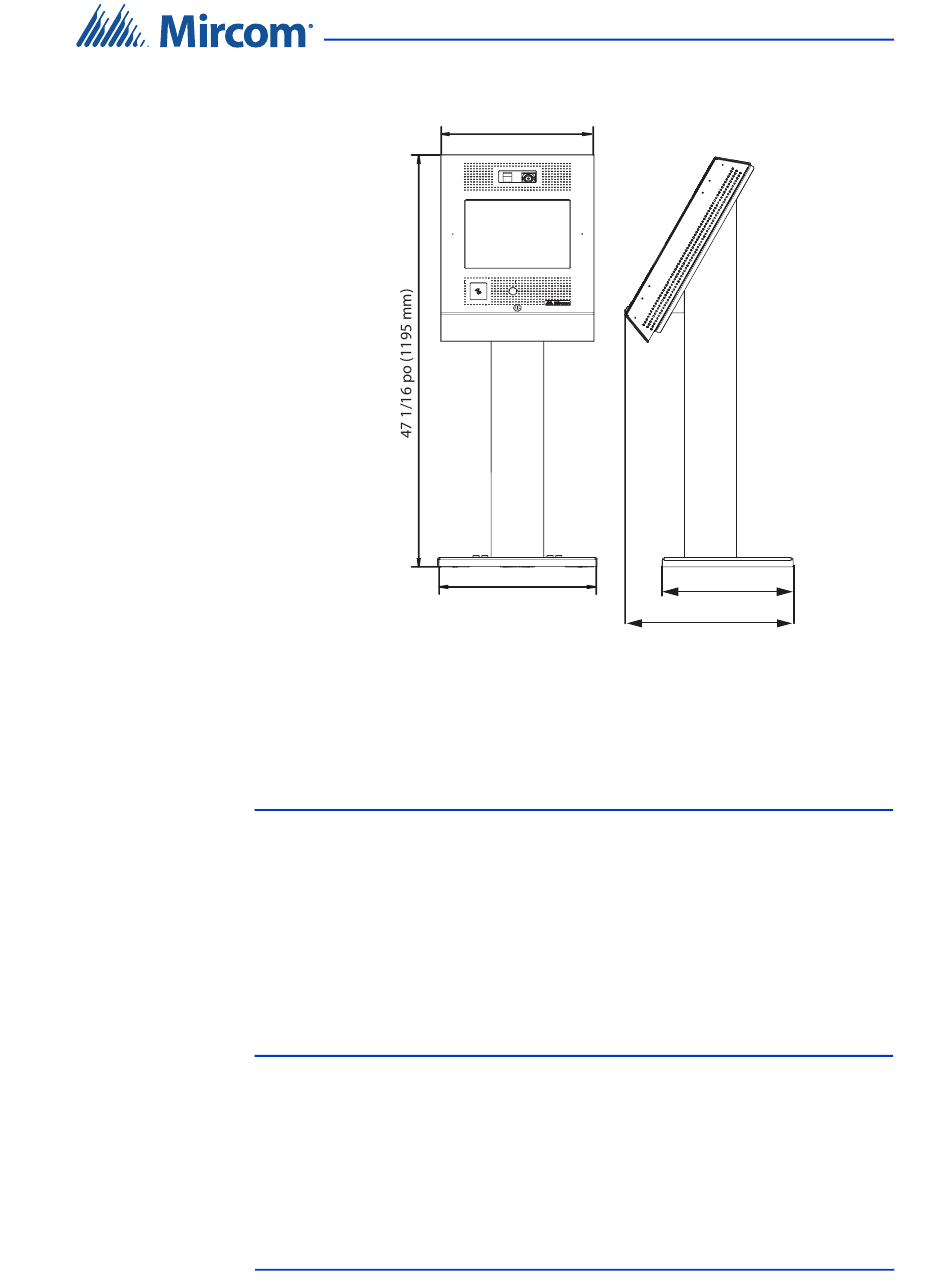

Figure 18. Dimensions de TX3-T-KIOSK2 avec TX3-TOUCH-S15-C
TX3-T-KIOSK2 prend en charge ces modèles :
• TX3-TOUCH-S15-C/D/E
• TX3-TOUCH-S22-C/D/E/F
Avertissement: Le support est lourd. N'essayez jamais de le soulever
seul. Deux personnes au moins doivent le soulever
ensemble.
Pour vous assurer qu'il y a suffisamment d'espace pour
installer le support, laissez un espace d'au moins 4 po (102
mm) entre l'arrière du support de sol et le mur.
Évitez de placer l'écran tactile en plein soleil.
Installez le bloc d'alimentation à l'extérieur du boîtier.
Le kiosque est fixé au sol à l'intérieur du bâtiment, près de l'entrée, à proximité
de la source d'alimentation électrique du bâtiment et de l'infrastructure
téléphonique. L'accès aux câbles d'alimentation et de communication est
assuré par une découpe dans la plaque de base.
Manuel d'installation de l'écran tactile TX3
17 1/2 po (445 mm)
18 13/64 po (462 mm)
19 9/16 po (497 mm)
Installation
15 3/16 po (386 mm)
