Mircom TX3 Serie Manuel D'installation page 13

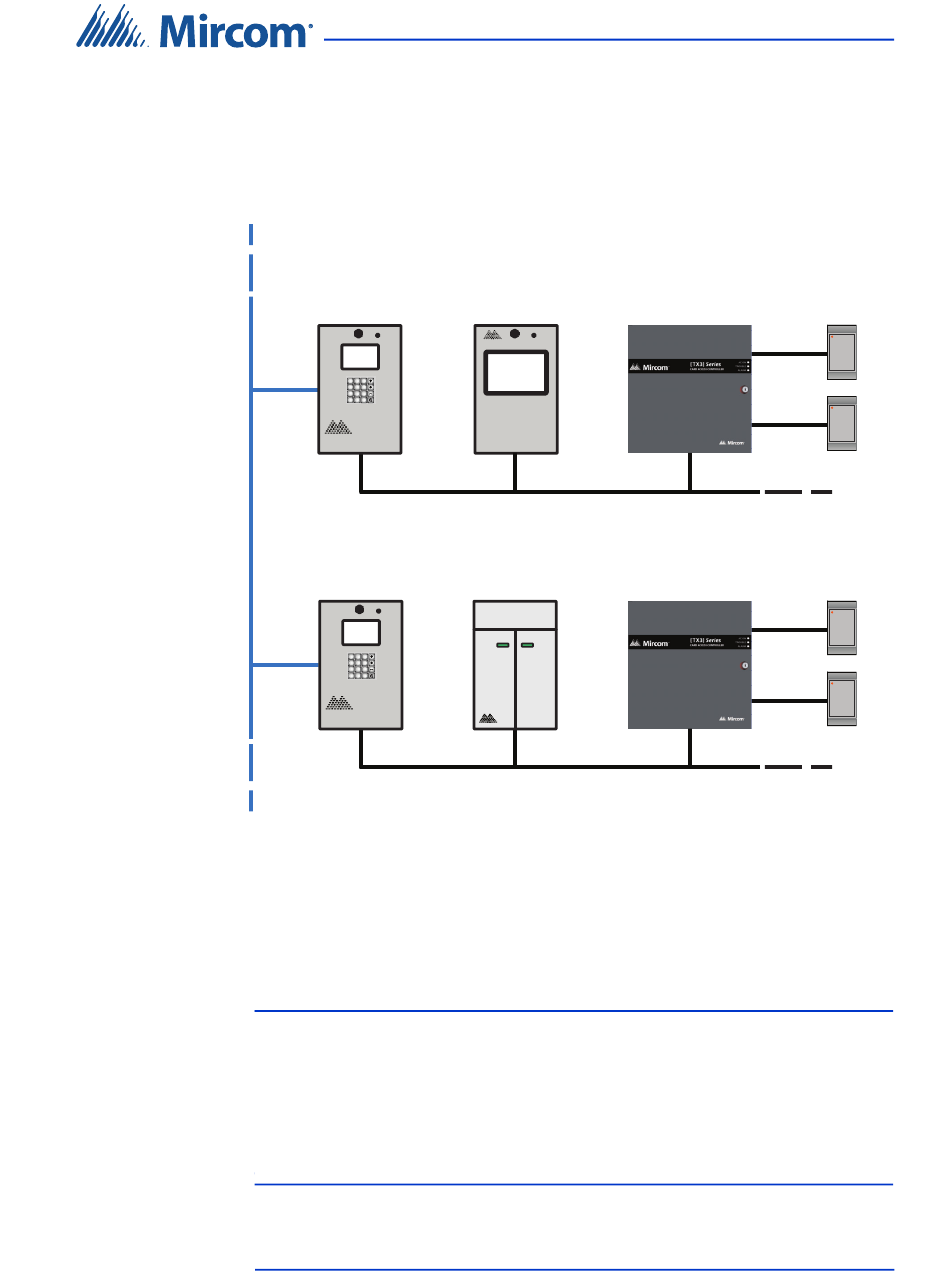

La figure 3 illustre une configuration avec des appareils TX3 connectés à la
fois à un réseau Ethernet TCP/IP et à des sous-réseaux RS-485. Les
dispositifs connectés au sous-réseau RS-485 d'un nœud principal sont des
nœuds secondaires du nœud principal. Chaque sous-réseau RS-485 peut avoir
jusqu'à 63 dispositifs connectés ; vous pouvez toujours avoir plus de 63
nœuds principaux connectés au réseau Ethernet.
Unité de contrôle
(nœud principal)
Réseau Ethernet
Unité de contrôle du
lobby (nœud principal)
Figure 3.
Si vous vous connectez au réseau Ethernet TCP/IP avec le configurateur
TX3, vous pouvez configurer n'importe quel nœud de cette configuration. Si
vous vous connectez directement à un appareil via USB, un modem ou un
port COM, vous ne pourrez configurer que les appareils qui se trouvent sur le
même sous-réseau RS-485 que cet appareil.
Note :
Manuel d'installation de l'écran tactile TX3
Écran tactile
du lobby
(nœud secondaire)
1
2 3
ABC DEF
4 5 6
GHI JKL MNO
7 8 9
PQRS TUV WXYZ
* #
0
Sous-réseau RS-485
Unité de restriction
d'ascenseur (nœud
secondaire)
1 2 3
ABC DEF
4 5 6
GHI
JKL MNO
7 8 9
PQRS TUV WXYZ
* 0 #
Sous-réseau RS-485
Appareils TX3 connectés à un réseau combiné
Ethernet TCP/IP avec des sous-réseaux RS-485
Normalement, il ne peut y avoir qu'un seul nœud principal sur un
sous-réseau RS-485. En d'autres termes, vous ne pouvez pas
connecter un sous-réseau RS-485 à un autre sous-réseau RS-485.
Toutefois, si vous souhaitez vous connecter à un panneau à écran
tactile à distance via Internet (par exemple, pour configurer les
options de l'écran tactile telles que la publicité), le panneau à
écran tactile doit être défini comme nœud principal, même si
aucun panneau secondaire ne lui est connecté.
Contrôleur d'accès aux
cartes (nœud
secondaire) Lecteur de cartes A
Lecteur de cartes B
Contrôleur d'accès aux
cartes (nœud
secondaire)
Lecteur de cartes A
Lecteur de cartes B
Introduction
