4.4.3
Réglages par défaut des cavaliers de la carte MD-1062 pour
les modèles se terminant par -C
JP1
Épingles 1 et 2 connectées
JP2
Épingles 1 et 2 connectées
114

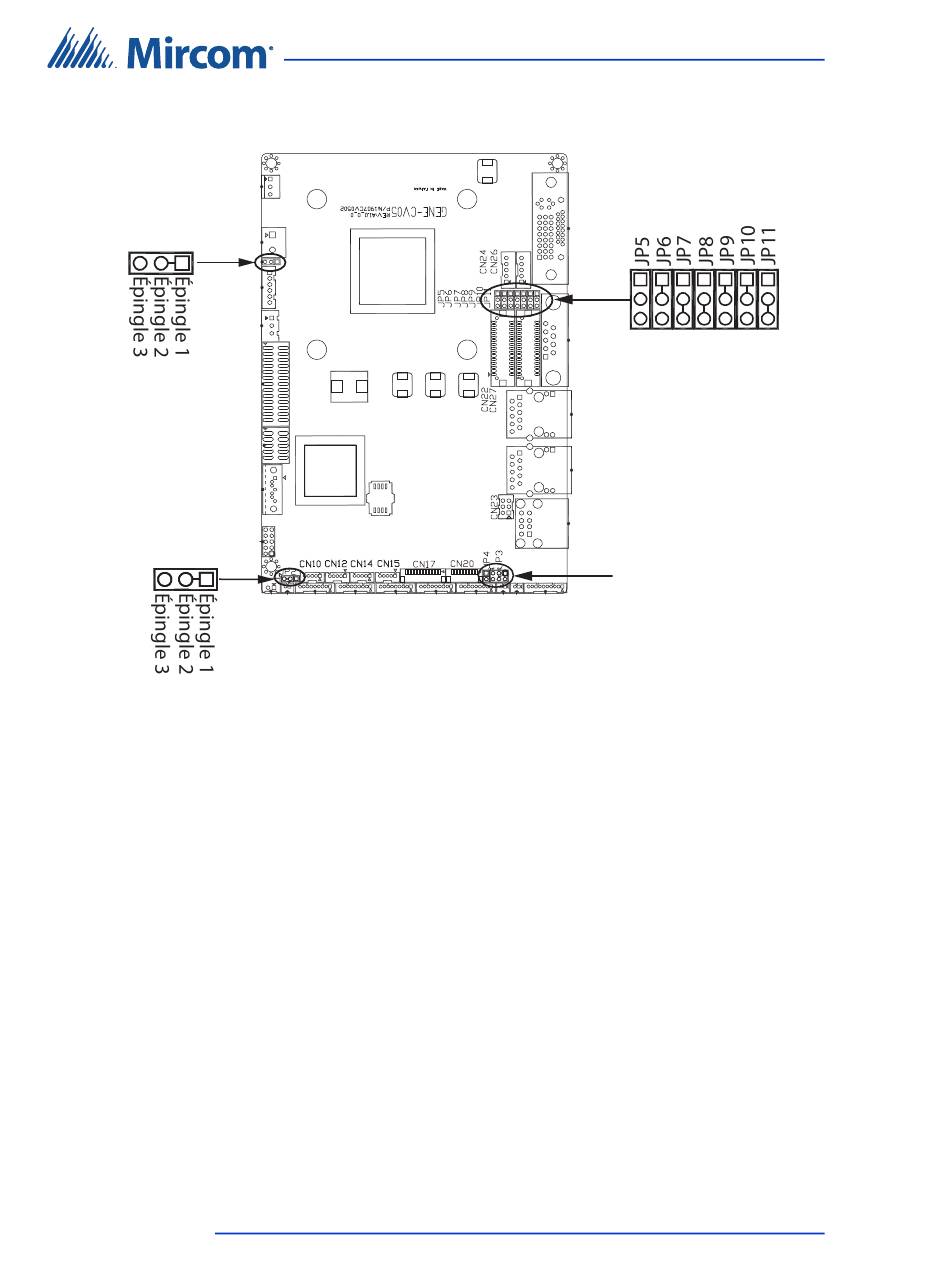

Figure 115. Réglages par défaut des cavaliers sur la carte PC du MD-1062
Manuel d'installation de l'écran tactile TX3
Câblage d'usine de l'écran tactile
JP5 - Aucune épingle connectée
JP6 - Épingles 1 et 2 connectées
JP7 - Épingles 2 et 3 connectées
JP8 - Épingles 2 et 3 connectées
JP9 - Épingles 1 et 2 connectées
JP10 - Épingles 1 et 2 connectées
JP11 - Épingles 2 et 3 connectées
JP4 et JP3
Aucune épingle
connectée
Épingle 1
Épingle 2
Épingle 3
