Installation

Installation de la vitre frontale

Matériel
A B
x 2 x 2
Figure 6
Figure 8
C D
x 2 x 2
B
x 2
A
x 2
D
x 2

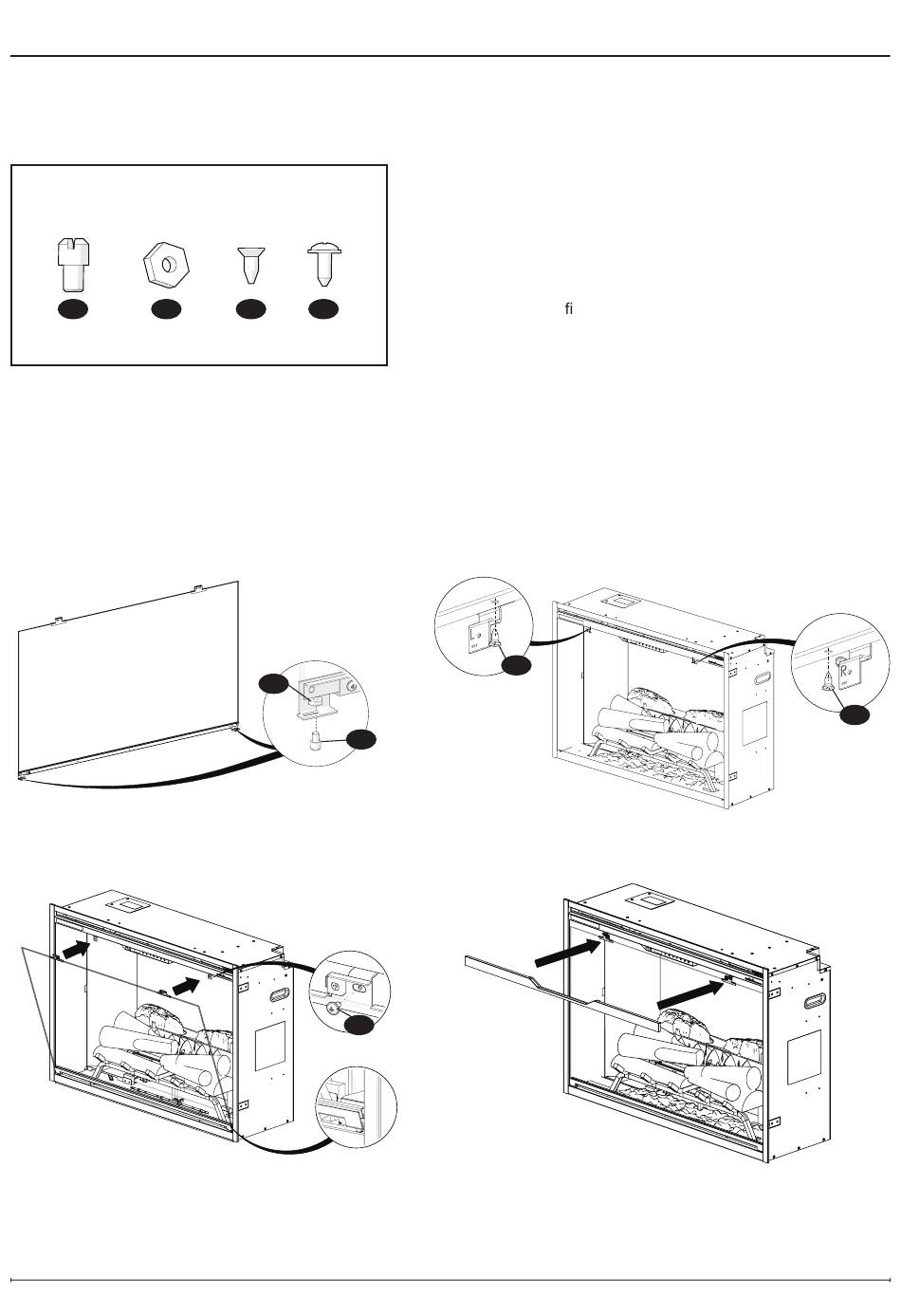

1. Fixer les goupilles aux supports inférieurs de la vitre.
(Figure 6, matériel A et B)
2. Fixer les supports gauche (L) et droit (R) au haut du
foyer. (Figure 7, matériel C)
3. Aligner les goupilles de la vitre avec les trous dans
l'ouverture au bas du foyer. Incliner la vitre vers le
haut et la xer aux supports. (Figure 8, matériel D)
4. Placer la garniture de vitre magnétique. (Figure 9)
Figure 7
C
x 1
Figure 9
C
x 1
