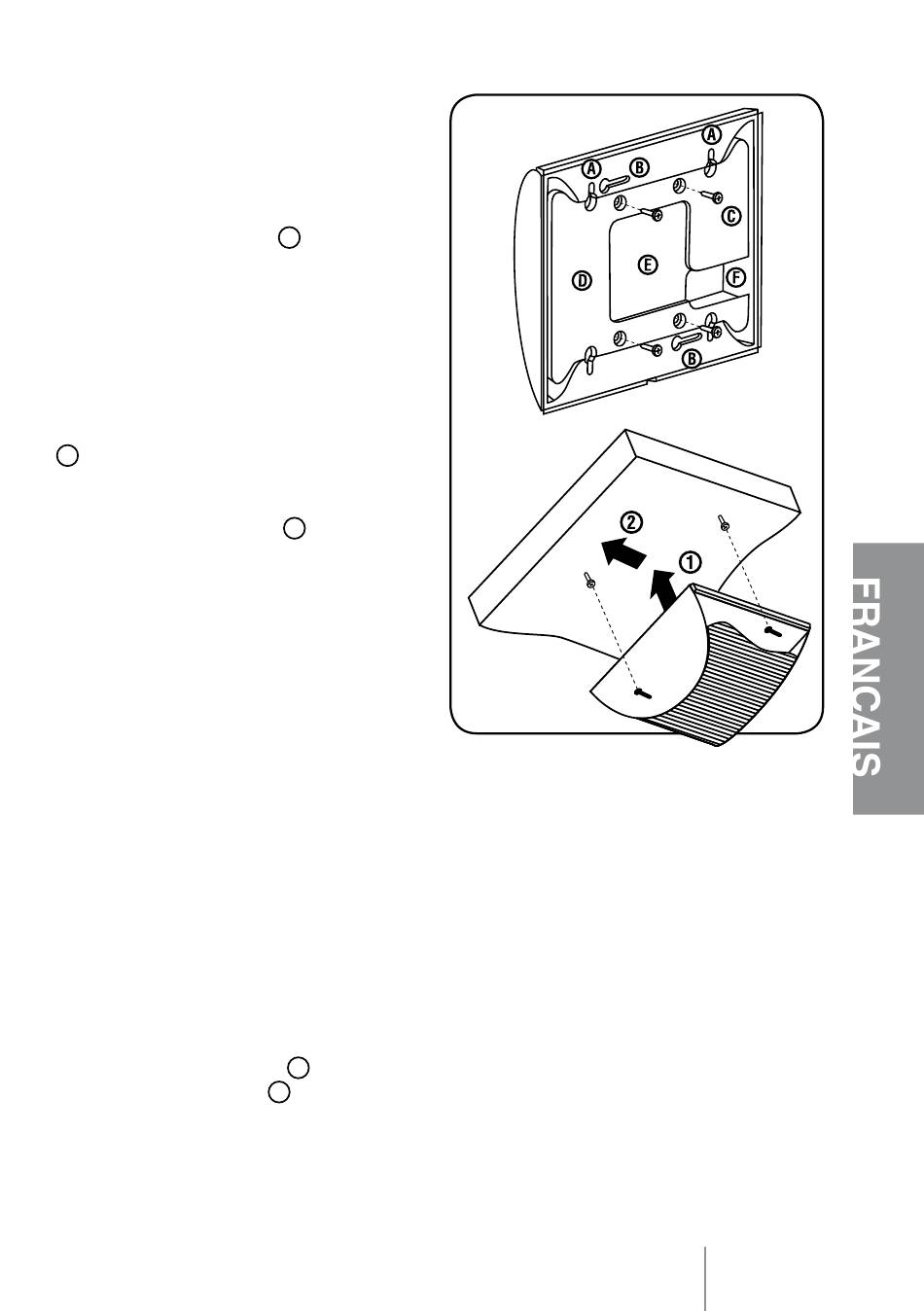

INSTALLATION AU PLAFOND

1.
Placez le gabarit de perçage fourni contre
le plafond à l'endroit où l'enceinte doit être
montée et utilisez un crayon pour marquer
la position des deux points de fixation
correspondant aux trous
2.
Fixez deux vis aux points sélectionnés. Le
diamètre de la tête des vis doit être compris
entre 5 mm (0,20") et 9 mm (0,35") pour
qu'elles puissent s'insérer correctement
dans les trous de l'enceinte.
3.
Réalisez les connexions électriques comme
décrit au paragraphe CONNEXIONS et
placez l'excédent de câble dans la cavité
.
E
4.
Placez l'enceinte sur les vis fixées au
plafond en faisant passer leurs têtes par la
partie circulaire des trous
glisser l'enceinte jusqu'à ce qu'elle soit
fixée fermement.

CONNEXIONS

Avertissement:
la connexion de l'enceinte
doit être réalisée par du personnel qualifié
et expérimenté possédant les compétences
techniques nécessaires ou des instructions
précises suffisantes pour garantir des connexions correctes et prévenir tout
danger électrique.
Pour éviter tout risque de choc électrique, ne connectez pas les enceintes
alors que l'amplificateur est allumé ; remettez toujours le couvercle de
protection arrière.
Avant d'allumer le système, vérifiez toutes les connexions et assurez-vous
qu'il n'y a aucun court circuit.
L'ensemble du système de diffusion doit être conçu et installé en respect des
normes et directives locales relatives aux systèmes électriques.
Le DU100X est conçu pour les lignes à voltage constant (25 V, 70 V ou
100 V). Le raccordement à la ligne audio doit utiliser deux des quatre câbles
d'entrée qui sortent à l'arrière de l'enceinte.
1.
Dévissez les quatre vis
couvercle de protection
2.
Au besoin, sélectionnez la puissance comme décrit dans le prochain
paragraphe SÉLECTION DE LA PUISSANCE.
3.
Choisissez les conducteurs d'entrée à utiliser en fonction du tableau
suivant.
.
B
puis en faisant
B
C situées à l'arrière de l'enceinte et retirez le
D .
