Procédure d'installation

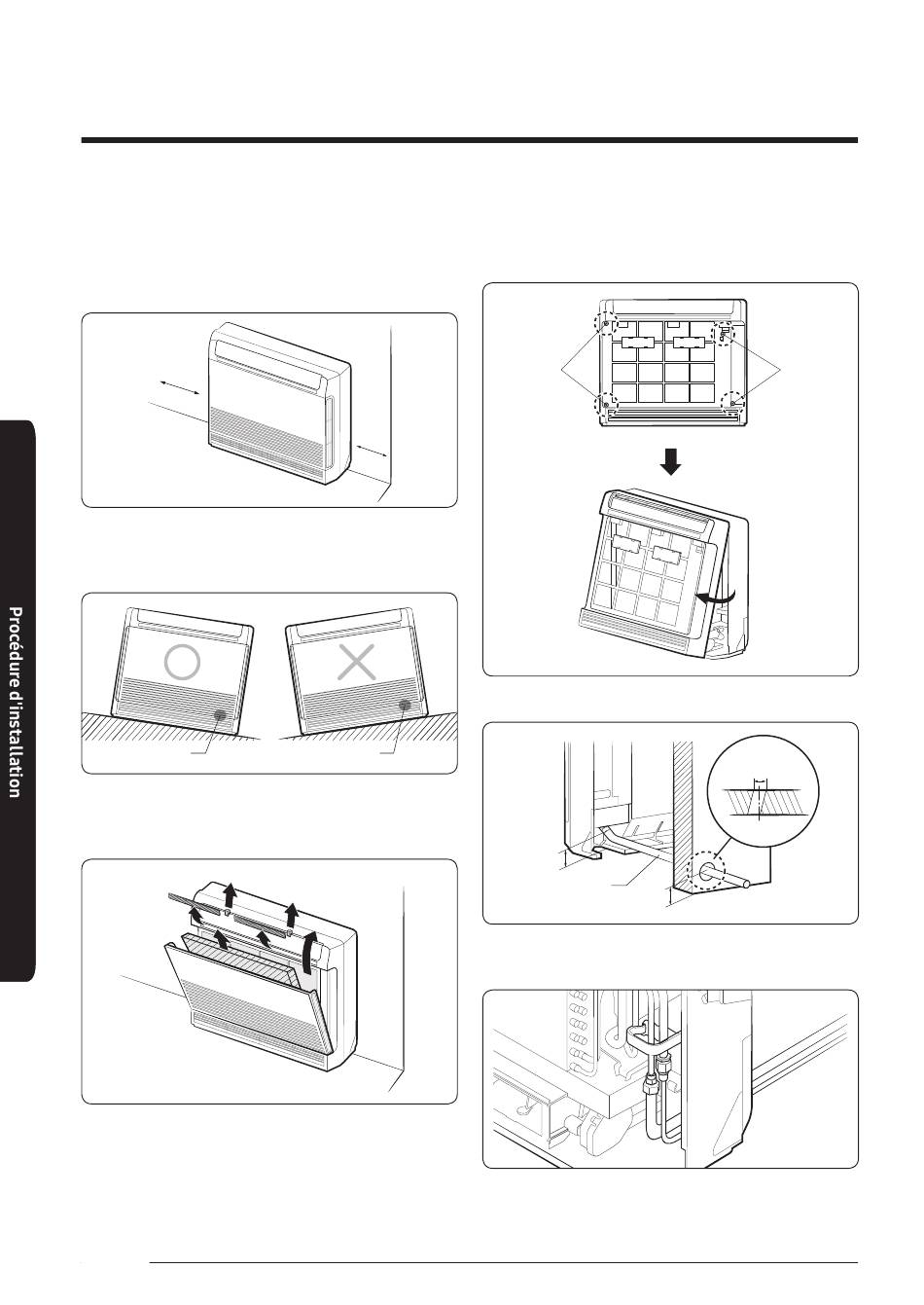

Étape 3 Installation de l'unité
1 Lorsque vous installez l'unité intérieure munie d'une
connexion latérale de tuyauterie, veillez maintenir une
distance du mur supérieure à 11,81 pouces (300mm).
A
A : 11,81 pouces (300 mm)
2 Lorsque vous installez l'unité intérieure munie d'une
connexion latérale de tuyauterie, veillez maintenir une
distance du mur supérieure à
Position de la vidange
3 Veuillez enlever les matériaux d'emballage avant d'installer
l'unité. (**009/012******: 6 éléments / **015/018******:
7 éléments)
8
Français
A
.
11,81 pouces (300 mm)
Position de la vidange
4 La face avant sera ouverte pour connecter les conduits.
Démontez les 4 vis situées à l'avant de l'unité puis tirez la
section inférieure comme indiqué ci-dessous.
Trou de vis
5 Percez un trou dans le mur
2,95 (75)
Tuyau d'évacuation
moins de 2,76(70)
2,95 (75)
6 Le conduit réfrigérant, les tubes et câbles d'évacuation
doivent passer par le trou situé à l'arrière et en bas de l'unité.
Trou de vis
Ø2,36~2,56(60~65)
Unité : pouces(mm)
