11. Récepteur
a) Connexion

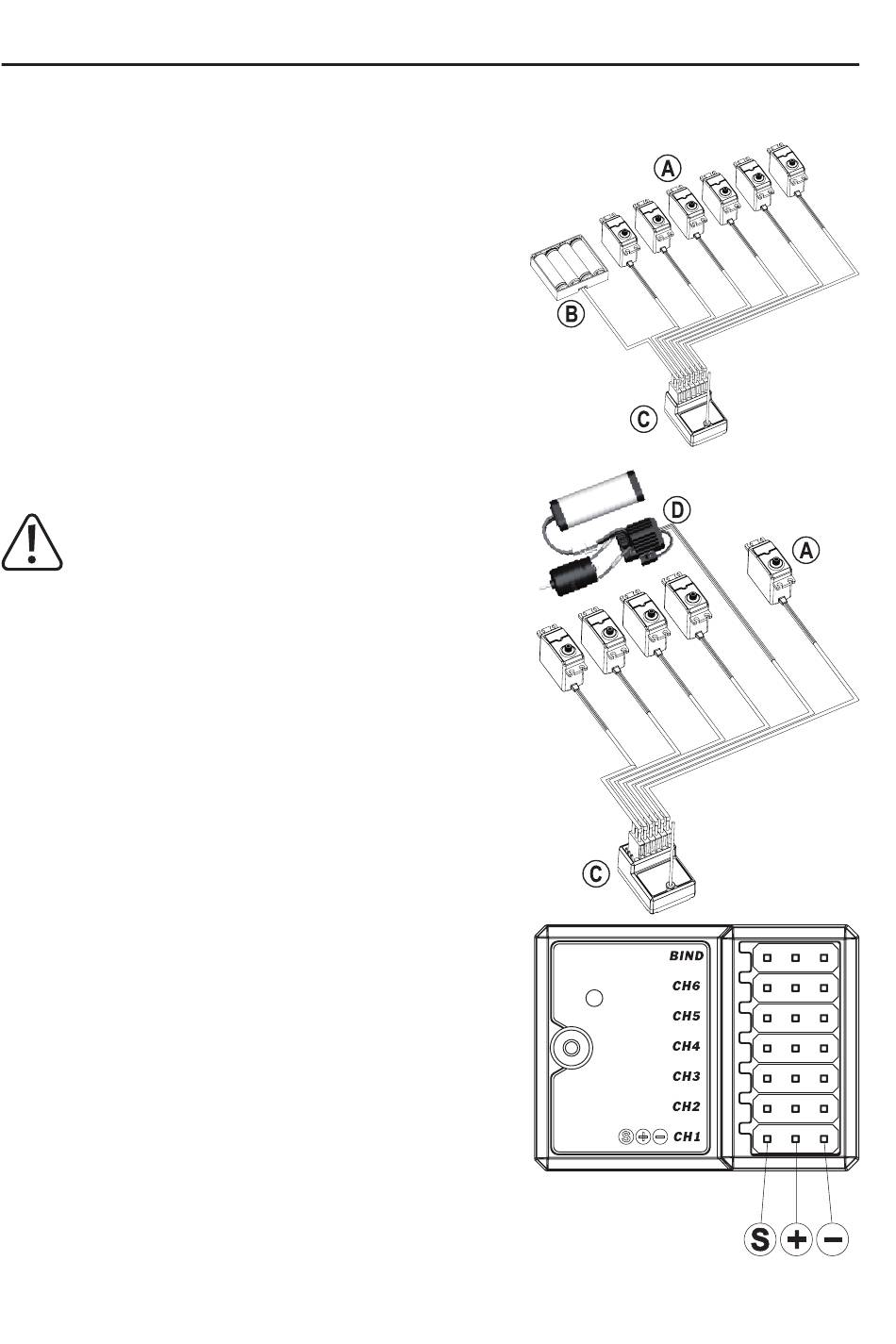

Le récepteur (C) vous permet de raccorder jusqu'à 6 servos (A), les
raccordements CH1 - CH6 ainsi qu'une alimentation du récepteur (B),
raccordement « BIND ».
Les raccordements sont conçus pour des connecteurs Futaba avec
protection contre l'inversion de polarité et peuvent également être utili-
sées avec des connecteurs JR si nécessaire.
Dans l'exemple ci-dessus à droite, 6 servos (A) sont connectés au
récepteur (connexions CH1 - CH6).
Dans ce cas, la source d'alimentation électrique (B) sous la forme d'un
boîtier de batterie doit être raccordée à la connexion « BIND » (19).
Selon le modèle avec lequel la télécommande est utilisée, le raccorde-
ment des servos et de l'alimentation du récepteur peut s'effectuer de
différentes manières.
Si, par exemple, un modèle de voiture électrique utilise un
régulateur de vitesse électronique (D) avec un BEC, celui-ci
doit être connecté au canal 2 (CH2).
Dans ce cas, il n'est pas indiqué de raccorder une alimenta-
tion électrique séparée au récepteur !
Si plus d'un régulateur de vitesse électronique avec BEC
est connecté au récepteur, un seul d'entre eux peut fournir
le conducteur positif au récepteur, le conducteur positif de
l'autre régulateur doit être débranché dans la fiche.
Si vous utilisez toujours un régulateur de vitesse mécanique
équipé d'une prise BEC, celle-ci ne doit jamais être utili-
sée pour alimenter le récepteur. La tension appliquée à ce
connecteur est trop élevée. Utilisez plutôt une alimentation
séparée (boîtier de batterie).
Lors du branchement de servos ou d'un régulateur de vitesse, assure-
vous toujours que la polarité des connecteurs est correcte.
Le contact mâle de la conduite d'impulsions (jaune, blanc ou orange
selon le fabricant) doit être raccordé au contact mâle intérieur (gauche)
(dans la direction de l'antenne).
Le contact mâle négatif /-/GND (noir ou marron selon le fabricant) doit
être connecté au contact mâle extérieur (droit) (vers le bord du récep-
teur).
S = Conduite d'impulsions
+ = Borne positive
– = Borne négative/GND
