Maintenance

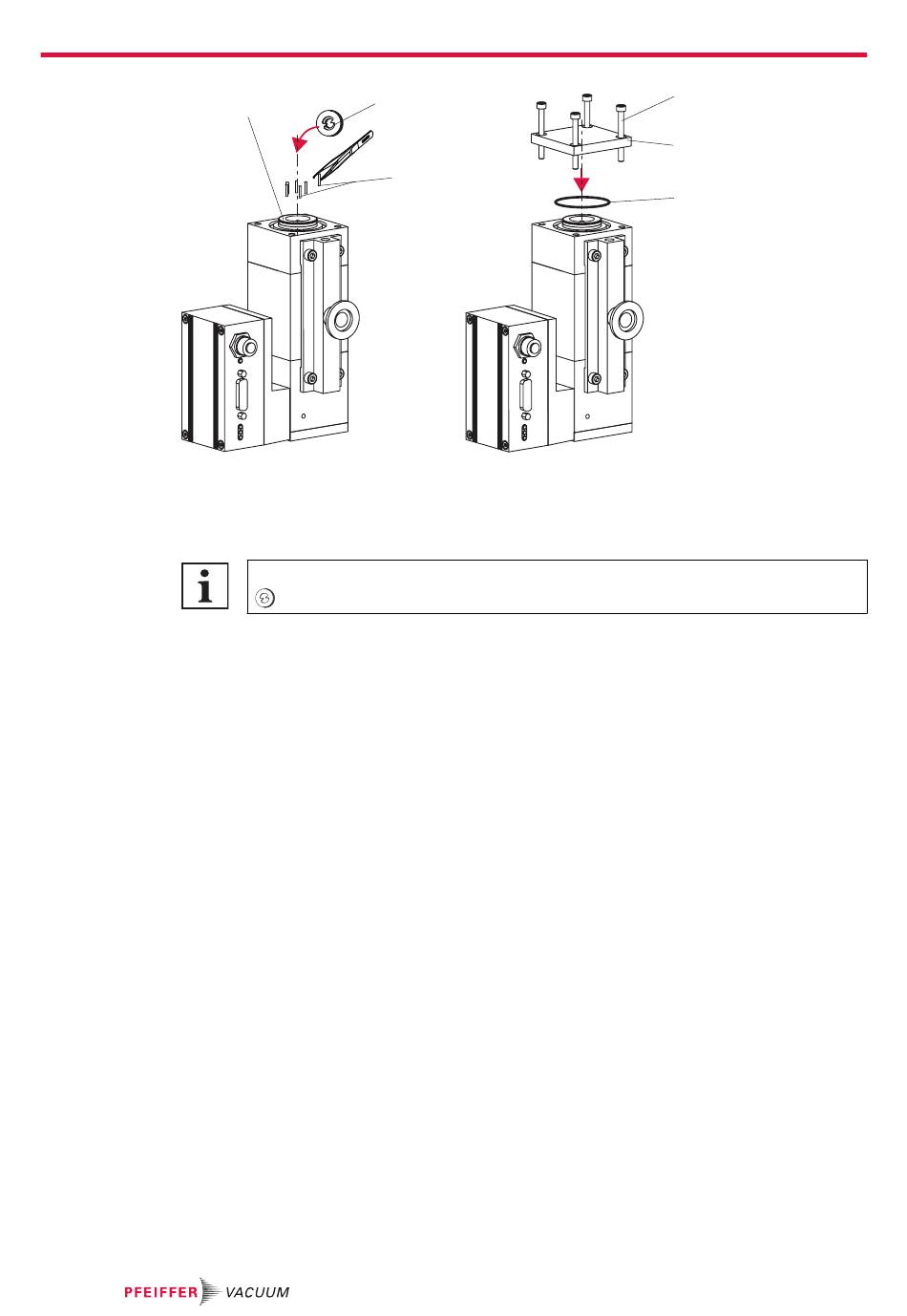

Fig. 11:
1 Support de palier
2 Réservoir du fluide d'exploitation
3 Tiges capillaires (6×), s'il y a lieu
Assembler le réservoir de fluide d'exploitation
1. Portez des gants de laboratoire pour éviter tout contact avec la peau.
2. Utilisez les pinces pour insérer toutes les tiges capillaires, s'il y a lieu.
3. Utilisez les pinces pour insérez le nouveau réservoir du fluide d'exploitation dans le support de
4. Poussez le réservoir du fluide d'exploitation dans le support de palier jusqu'à la butée.
5. Insérez le nouveau joint torique dans le support de palier.
6. Fixez le couvercle d'obturation.
7. Vissez à la main les 4 vis à tête cylindrique.
7.3.2 Remplacer le réservoir de fluide d'exploitation côté palier 2
Outils nécessaires
● Clé mâle coudée pour vis à six pans creux, WAF 3 mm
● Pinces
● Récolteur de joint torique
● Clé dynamométrique calibrée (facteur de serrage ≤ 1,6)
Consommables requis
● Chiffon propre, non pelucheux
● Gants de laboratoire
36/56
2
1
Assembler le réservoir de fluide d'exploitation
Assurez-vous de l'orientation d'installation du réservoir du fluide d'exploitation.
Rondelles en feutre avec les deux cames alignées sur l'orientation d'installation.
palier.
3
4
Vis à six pans creux intérieurs
5
Bouchon à vis
6
Joint torique
4
5
6
