Description du produit
8

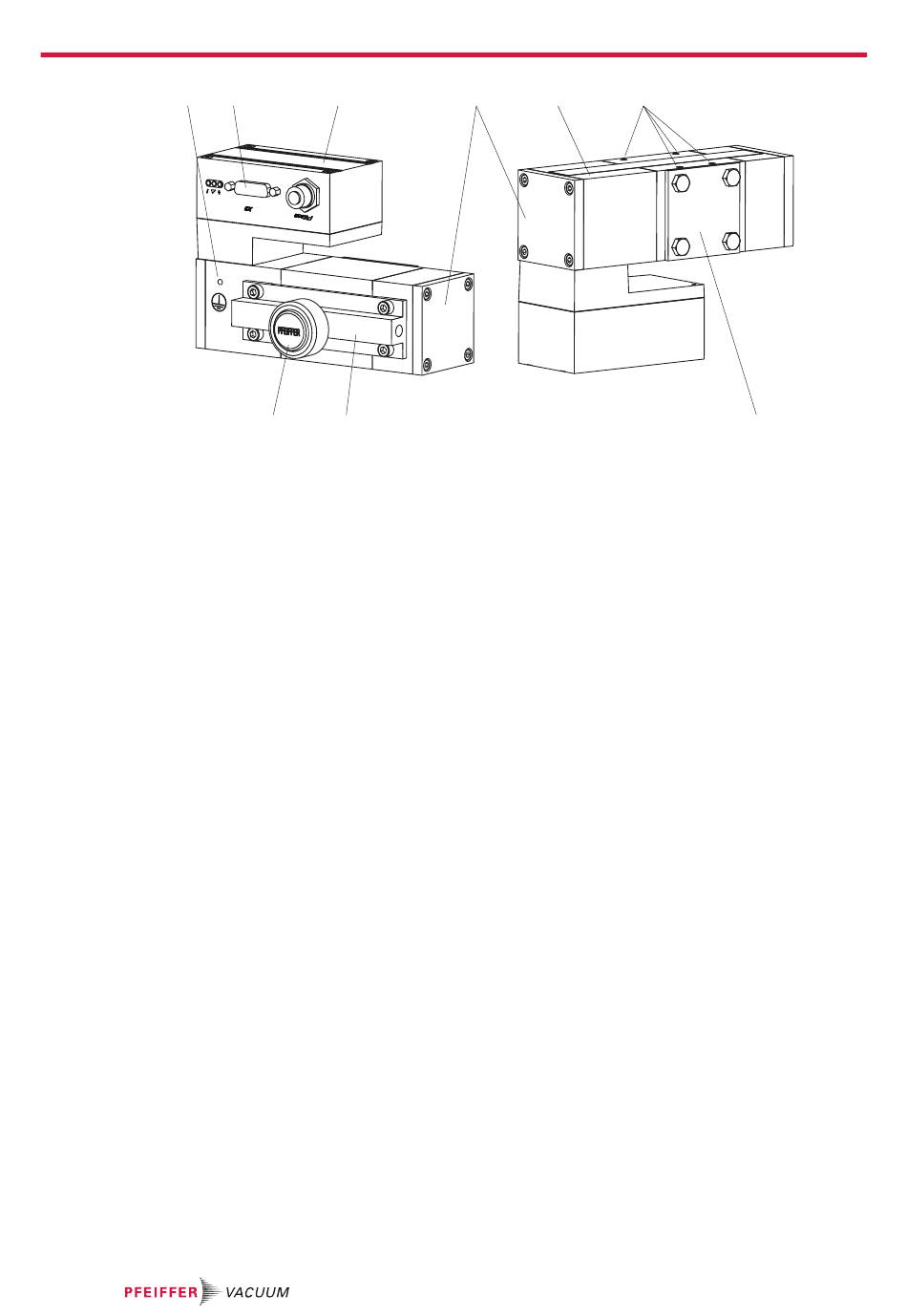

Fig. 2:
1 Unité de commande électronique TC 110
2 Couvercles d'obturation (côtés palier)
3 Corps de pompe
4 Trous de fixation
5 Couvercle protecteur (raccord de vide élevé)
3.2.1 Refroidissement
● Refroidissement par convection
L'unité de commande électronique régule automatiquement l'arrêt de la commande en cas de tempéra-
ture excessive.
3.2.2 Paliers du rotor
Pompe turbomoléculaire montée sur roulement à billes
● Un roulement à billes est ajusté à chaque extrémité d'arbre dans la zone de vide primaire respec-
La lubrification permanente et la performance des roulements à billes sont assurées par deux réservoir
du fluide d'exploitation.
3.2.3 Entraînement
Différents tableaux de raccordement sont disponibles pour l'unité de commande électronique intégrée,
en fonction de l'application respective :
● TC 110 de type standard
● TC 110 PB pour Profibus
● TC 110 RS avec interface RS-485
3.3 Étendue de la livraison
● Pompe turbomoléculaire avec unité de commande électronique
● Couvercle protecteur du raccord de vide élevé
● Couvercle protecteur du raccord de vide primaire
● Manuel de l'utilisateur
18/56
9
1
7
6
Construction HiPace 10
tivement.
3
2
4
6
Adaptateur de raccord de vide primaire
7
Couvercle protecteur (raccord de vide primaire)
8
Borne de connexion de masse
9
Connexion multifonctions « X3 »
5
