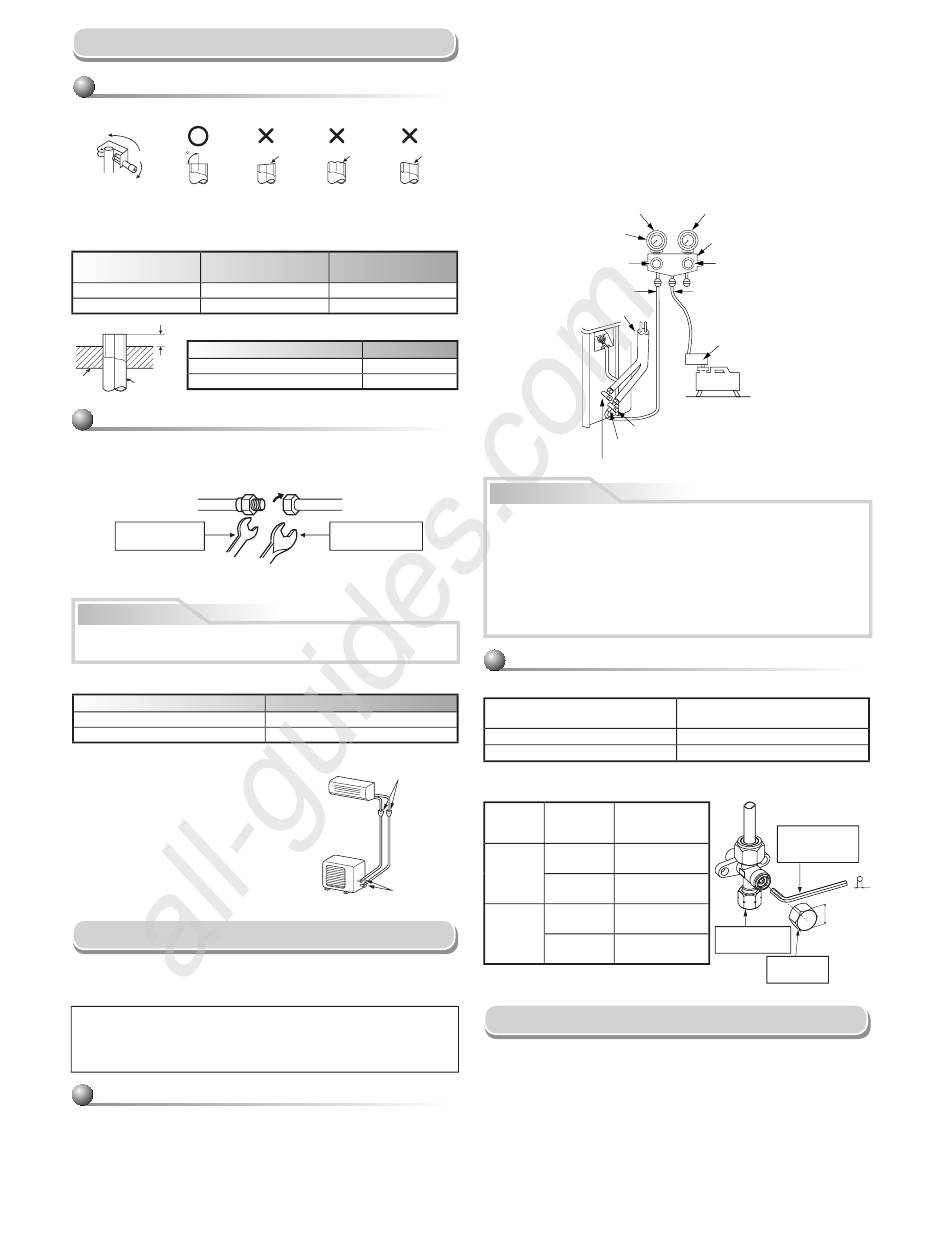

Aukstumaģenta cauruļu savienojumi
Valcēšana
1. Nogrieziet cauruli, izmantojot cauruļu griezēju.
90
2. Uzstādiet uz caurules konusveida uzgriezni un izvalcējiet cauruli.
• Valcējuma projekcijas izmēri A (mērvienība: mm)
RIDGID (uzmavas tipa)
Vara caurules ārējais Izmantojot R410A
diametrs instrumentus
Ø6,35 mm no 0 līdz 0,5
Ø12,70 mm no 0 līdz 0,5
IMPERIAL (ar spārnuzgriežņiem)
A
Vara caurules ārējais diametrs
Ø6,35 mm
Ø12,70 mm
Cokols
Caurule
Savienojuma pieskrūvēšana
Savietojiet savienojuma cauruļu centrus un pieskrūvējiet konusveida
uzgriezni ar pirkstiem, cik iespējams. Pēc tam pieskrūvējiet uzgriezni,
izmantojot uzgriežņu atslēgu un dinamometrisko atslēgu, kā parādīts
zīmējumā.
Iemava
Savienojuma daļa
ar ārējo vītni
Turēšanai izmantojiet
uzgriežņu atslēgu.
UZMANĪBU!
Nepievelciet uzgriezni pārāk stingri. Pretējā gadījumā atkarībā no
apstākļiem tas var salūzt.
Vara caurules ārējais diametrs
Ø6,35 mm
Ø12,70 mm
• Valcēto cauruļu savienojumu pievilkšanas griezes moments
Aukstumaģenta R410A spiediens ir lielāks
par R22 spiedienu (aptuveni 1,6 reizes).
Tādēļ, izmantojot dinamometrisko atslēgu,
āra un iekštelpas agregātu savienojošās
valcētās caurules ir jāpieskrūvē stingri
ar norādīto griezes momentu. Ja kāda
valcētā caurule nav pievienota pareizi, tas
var izraisīt ne tikai gāzes noplūdi, bet arī
dzesēšanas cikla darbības traucējumus.
Izsūknēšana
Pēc cauruļu pievienošanas iekštelpas agregātam var veikt gaisa izsūknēšanu
no visas sistēmas.
VAKUUMA RADĪŠANA
Izsūknējiet gaisu no pievienotajām caurulēm un iekštelpas agregāta,
izmantojot vakuumsūkni. Neizmantojiet āra agregāta aukstumaģentu.
Papildinformāciju sk. vakuumsūkņa lietošanas pamācībā.
Vakuumsūkņa izmantošana
Pārliecinieties, vai vakuumsūknim ir pretplūsmas funkcija, kas novērš sūknī
iesūknētās eļļas atplūšanu gaisa kondicionētāja caurulēs sūkņa apstādināšanas.
(Ja vakuumsūknī iesūknētā eļļa iekļūs tāda gaisa kondicionētāja sistēmā, kurā
izmanto aukstumaģentu R410A, var tikt izraisīti dzesēšanas cikla darbības
traucējumi.)
All manuals and user guides at all-guides.com
Slīpums Nelīdzenums Savērpšanās
Izmantojot parastos
instrumentus
no 1,0 līdz 1,5
no 1,0 līdz 1,5
R410A
no 1,5 līdz 2,0
no 2,0 līdz 2,5
Konusveida uzgrieznis
Savienojuma daļa ar
iekšējo vītni
Pievilkšanai izmantojiet dinamometrisko
atslēgu.
(mērvienība: N·m)
Pievilkšanas griezes moments
no 14 līdz 18 (no 1,4 līdz 1,8 kgf·m)
no 50 līdz 62 (no 5,0 līdz 6,2 kgf·m)
Valcējums
iekštelpas
agregāta pusē
Valcējums āra
agregāta pusē
1. Savienojiet padeves šļūteni, kas pievienota sadales vārstam, ar gāzes
kontūra hermetizējošā vārsta apkopes savienojumu.
2. Savienojiet padeves šļūteni ar vakuumsūkņa savienojumu.
3. Atveriet līdz galam manometru sadales vārsta retinājuma kontūra krānu.
4. Darbiniet vakuumsūkni, lai sāktu izsūknēšanu. Ja cauruļu garums ir 20
metri, sūknējiet aptuveni 15 minūtes (15 minūtes 20 metriem) (pieņemot,
ka sūkņa jauda ir 27 litri minūtē). Pēc tam pārliecinieties, vai jauktā
spiediena manometra rādījums ir –101 kPa (–76 cmHg).
5. Aizveriet manometru sadales vārsta retinājuma kontūra krānu.
6. Izvirziet līdz galam hermetizējošo vārstu kātus (gan gāzes, gan šķidruma kontūrā).
7. Atvienojiet padeves šļūteni no apkopes savienojuma.
8. Cieši pieskrūvējiet hermetizējošo vārstu vāciņus.
Jauktā spiediena manometrs
–101 kPa
(–76 cmHg)
Retinājuma kontūra krāns
Padeves šļūtene
(tikai R410A)
Savienojuma caurule
Gāzes kontūra hermetizējošais vārsts
Apkopes savienojums (vārsta serdenis (regulēšanas tapa))
Šķidruma kontūra hermetizējošais vārsts
UZMANĪBU!
• DARBĀ AR CAURULĒM IEVĒROJIET 5 NOTEIKUMUS.
(1) Nepieļaujiet putekļu un mitruma iekļūšanu (savienojuma cauruļu
iekšpusē).
(2) Pieskrūvējiet savienojumus (starp caurulēm un agregātu).
(3) Izsūknējiet gaisu no savienojuma caurulēm, izmantojot
VAKUUMSŪKNI.
(4) Pārbaudiet gāzes kontūra hermētiskumu (savienojuma vietās).
(5) Pārliecinieties, lai pirms darbu sākšanas pilnībā būtu atvērti
hermetizējošie vārsti.
Drošības pasākumi darbībai ar noblīvēto vārstu
• Pilnībā atveriet vārsta priekšgalu, bet nemēģiniet atvērt to aiz aizbāžņa.
Noblīvētā vārsta cauruļvadu
izmēri
12,70 mm vai mazāki
15,88 mm
• Rūpīgi pievelciet vārsta uzmavu līdz tabulā noteiktajam griezes
momentam:
Uzmavas
Griezes
Uzmava izmērs
moments
(H)
14~18 N·m
H17 - H19
Vārsta
(1,4 - 1,8 kgf·m)
stieņa
33~42 N·m
uzmava
H22 - H30
(3,3 - 4,2 kgf·m)
8~12 N·m
H14
Apkopes
(0,8 - 1,2 kgf·m)
atveres
14~18 N·m
uzmava
H17
(1,4 - 1,8 kgf·m)
Kabeļu savienojumi
1. Noņemiet āra agregāta vārstu vāku, elektroiekārtas vāku un kabeļa skavu.
2. Pievienojiet savienojuma kabeli spailēm, atbilstoši numuriem, kas norādīti
uz iekštelpas un āra agregāta spaiļu bloka.
3. Ievietojiet strāvas padeves kabeli un savienojuma kabeli spaiļu blokā līdz
galam un cieši pieskrūvējiet ar skrūvēm.
4. Neizmantoto vadu izolēšanai lietojiet vinila lenti u.c. Novietojiet šos vadus
tā, lai tie nepieskartos elektroiekārtas vai metāla daļām.
5. Nostipriniet strāvas padeves kabeli un savienojuma kabeli, izmantojot
kabeļa skavu.
6. Uzstādiet āra agregāta elektroiekārtas vāku un vārstu vāku.
