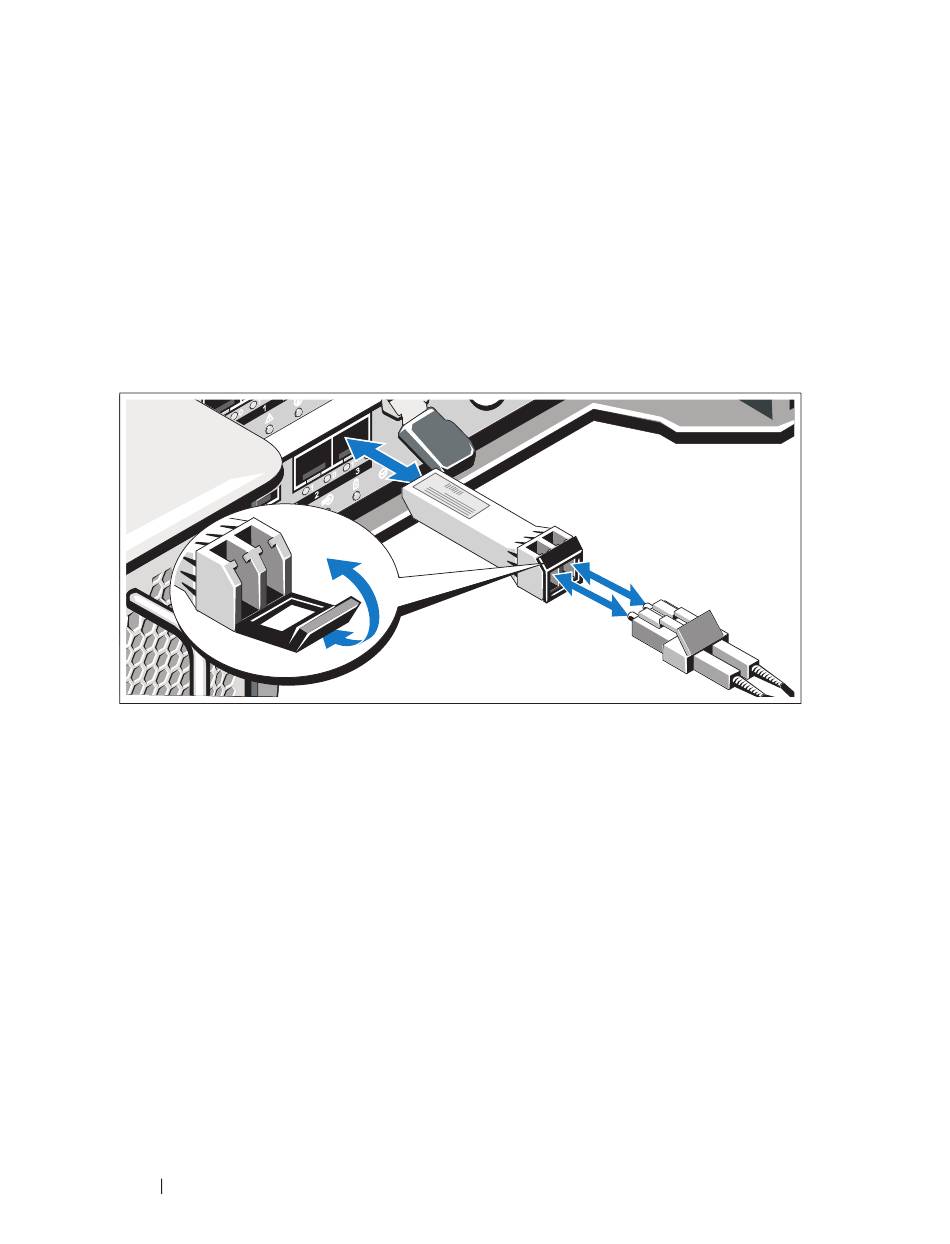

‫שמותקן במערך האחסון. מחבר הכבל מסומן כדי‬
‫להבטיח התקנה נכונה. החזק את המחבר ודחף פנימה את הכבל עד שייכנס למקומו‬
.‫הסר את שני מכסי ההגנה מהקצה השני של הכבל ואחסן אותם לשימוש בעתיד‬
‫לחץ על הידית והחזק אותה כדי לשחרר את התפסים, לפני הסרת הכבל ממודול‬
‫ . ודא שהידיות נמצאות במצב פתוח בעת הסרת הכבל. אל תאחז בלשונית‬SFP -‫ה‬
‫, לחץ על הידית והחזק אותה‬
‫תוך כדי לחיצה על ידית הכבל, משוך את המחבר כדי להסיר את הכבל ממודול‬
209 ‫תחילת עבודה עם המערכת‬
All manuals and user guides at all-guides.com
:‫חבר קצה זה של הכבל לאחד מההתקנים הבאים‬
FC ‫ שמותקן ביציאת מתג‬SFP ‫מודול‬
.‫ בעת הסרת הכבל‬SFP -‫הפלסטיק של מודול ה‬
HBA ‫ או‬SFP -‫בקצה הכבל שמתחבר למודול ה‬
.‫התקן חזרה את מכסי ההגנה על קצות הכבל‬
. SFP -‫התקן חזרה את מכסה ההגנה על מודול ה‬
SFP ‫הכנס את הכבל לתוך מודול‬
FC HBA ‫יציאת‬
: FC ‫כדי להסיר כבל‬
.‫לחוצה כדי לשחרר את התפסים‬
3
.‫בנקישה‬
4
5
−
−
1
2
3
. SFP -‫ה‬
4
5
