MODE D'EMPLOI
NETTOYAGE DU RÉSERVOIR ET DE LA GRILLE D'ASPIRATION AVEC LE
FLOTTEUR, VÉRIFICATION DU JOINT DE COUVERCLE
1. Conduire la machine sur un sol nivelé.
2. Faire en sorte que la machine soit éteinte et que la clé de contact (54) ait été retirée.
3. Tourner le couvercle du réservoir de récupération (A, Figure 21) position de 90 degrés où il peut être retiré du
réservoir, puis enlever le filtre à flotteur (P) du réservoir.
4. Nettoyer le couvercle du réservoir récupération (A), le réservoir de récupération (B), réservoir d'eau propre (C)
et le cadre de support du filtre à flotteur (E). Vider le réservoir de récupération avec le tuyau de vidange (B,
Figure 23).
5. Si nécessaire, suivre les symboles "OPEN" et "CLOSE" comme indiqué sur la (Figure 21) pour ouvrir le
couvercle de fond (F) du filtre à flotteur , puis nettoyer le filtre à flotteur (D), le cadre de support du filtre (E)
et l'éponge du filtre (I). Après le nettoyage, fixer le filtre à flotteur (D) danssur le cadre de support du filtre (E)
puis aligner la rainure de marque (L) du capuchon de fond (F) du filtre à flotteur avec la rainure de marque (L)
du cadre de support du filtre à flotteur (E). Visser fermement le capuchon de fond du filtre à flotteur, et fixer
l'éponge du filtre (I) sur le cadre de support du filtre à flotteur (E). Enfin, le connecter au tuyau d'aspiration des
eaux usées (M).
6. Inspecter l'intégrité de la bande d'étanchéité du réservoir.
REMARQUE
La bande d'étanchéité du réservoir (G) permet de produire le vide à l'intérieur du réservoir
lorsque le moteur d'aspiration fonctionne. Le réservoir doit être scellé, pour pouvoir
effectivement absorber l'eau du sol vers le réservoir de récupération.
7. Vérifier si la surface de contactde la bande d'étanchéité (G) a une intégrité et une étanchéité suffisantes. Si
nécessaire, sortir la bande d'étanchéité du réservoir de la rainure (H) et la remplacer. Assembler la nouvelle
bande d'étanchéité comme indiqué sur la (Figure 21), le joint devrait être ramené dans la zone médiane.
8. Fermer le couvercle du réservoir de récupération (A).

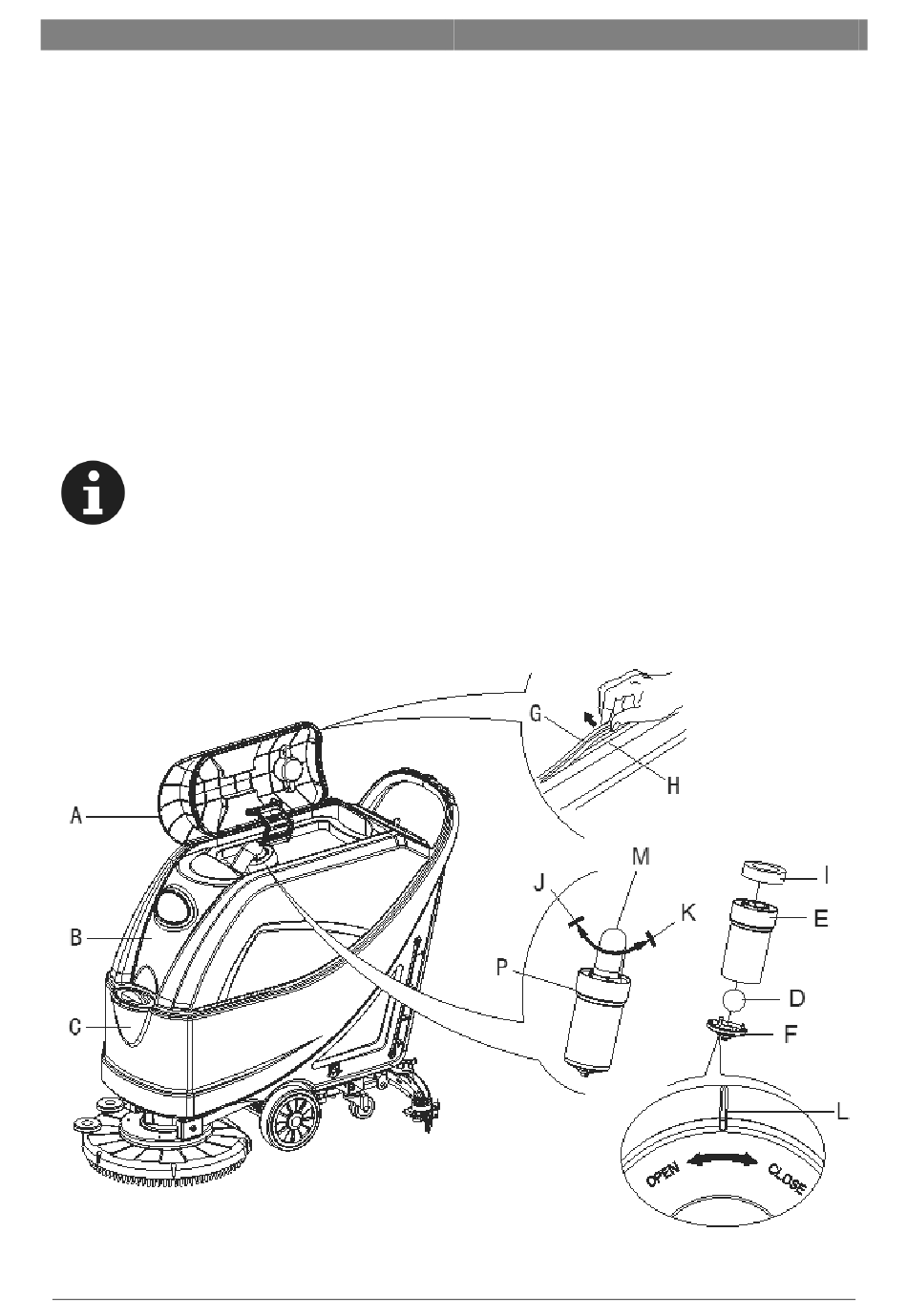

Figure 21
