1.3 Comprendre où sont situés les bornes et les interrupteurs
Comprenez la disposition des bornes et l'emplacement des ouvertures sur l'unité ; pré-
voyez le passage du câble principal et l'ordre de connexion de ses câbles afin de faciliter
la procédure d'installation. Pour plus de détails sur les connexions, y compris le type de
câble et la taille de borne, reportez-vous à "2. Connexion".
1.3.1 Face arrière
La plupart des bornes sont situées sur la face arrière de l'intelligent Touch Manager.
Cependant, elles sont recouvertes par un cache pour des raisons de sécurité. En ôtant
deux vis, il est possible de démonter ce cache pour accéder aux diverses bornes, comme
illustré ci-dessous.

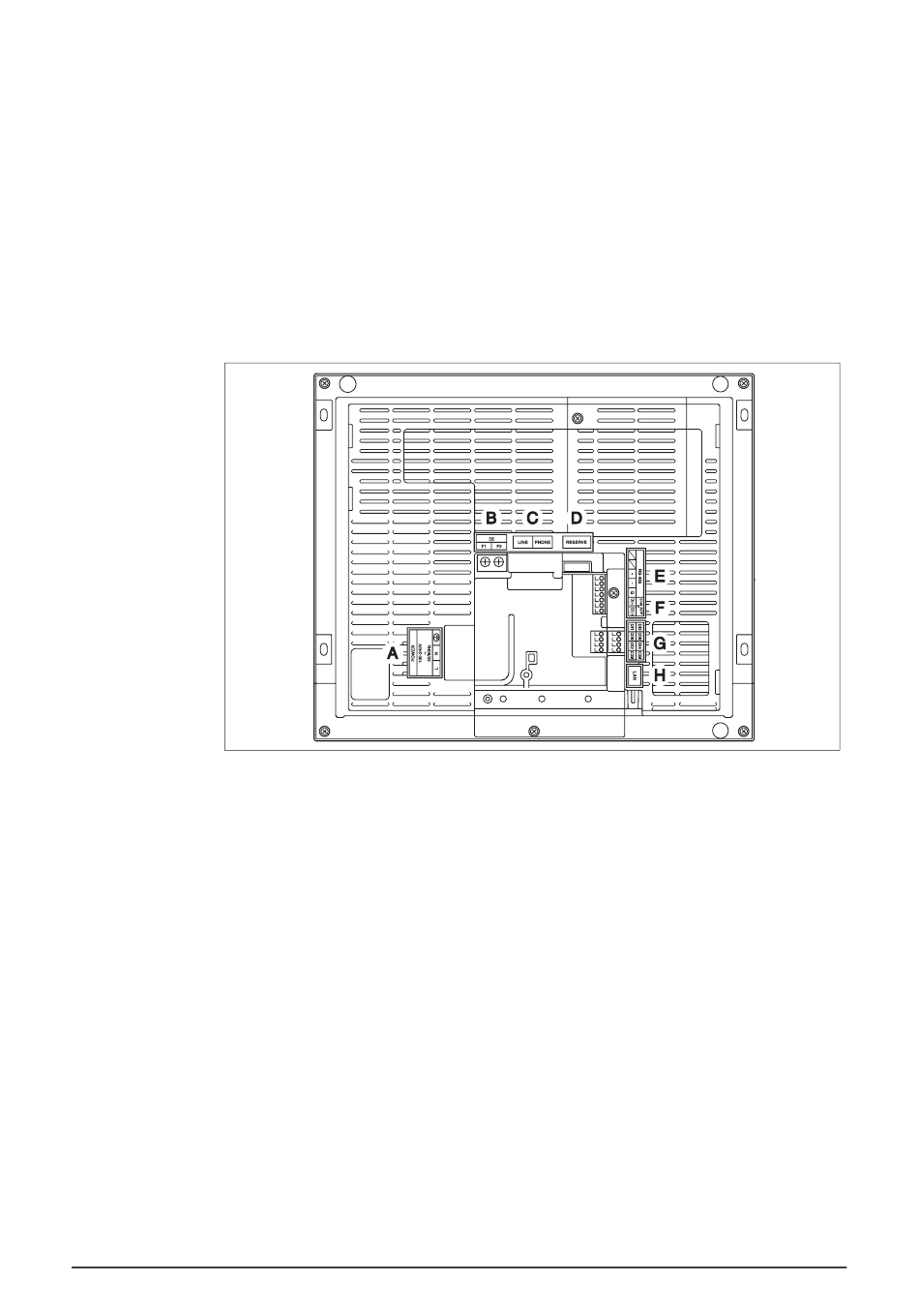

<Face arrière de l'intelligent Touch Manager>
A
B
C
D
E
F
G
H
12
[POWER] Bornes de connexion du câble d'alimentation. Une tension d'alimentation
de 100 à 240 V CA (à 50/60 Hz) est nécessaire. Près de ce bornier se trouve un plot
en résine bleue utilisé pour fixer les câbles d'alimentation à l'aide de colliers de ser-
rage.
[DIII] Bornes de connexion du câble de communication pour "DIII-NET", qui permet
la communication avec l'équipement de climatisation DAIKIN.
[LINE, PHONE] Prises utilisées en cas de souscription au service de suivi en ligne
de systèmes de climatisation DAIKIN "Système de service du réseau de climatisa-
tion". Pour accéder au service "Système de service du réseau de climatisation", vous
devrez souscrire à un contrat séparé de maintenance.
[RESERVE] Non utilisée.
[RS-485] Bornes pour la connexion de l'équipement de série.
[plus ADP IF] Bornes pour la connexion d'un ou plusieurs adaptateurs iTM plus
lorsque l'intelligent Touch Manager est utilisé pour contrôler plusieurs climatiseurs.
[Di (1-4), COM] Bornes pour la connexion d'un périphérique d'entrée de signaux
externes pour arrêter les climatiseurs en cas d'urgence, ou pour la connexion de
compteurs de puissance électrique afin de calculer la consommation électrique de
chaque climatiseur.
[LAN] Prise pour la connexion de l'intelligent Touch Manager à un réseau Ethernet.
