Numérotation des touches de commande (affichage graphique)

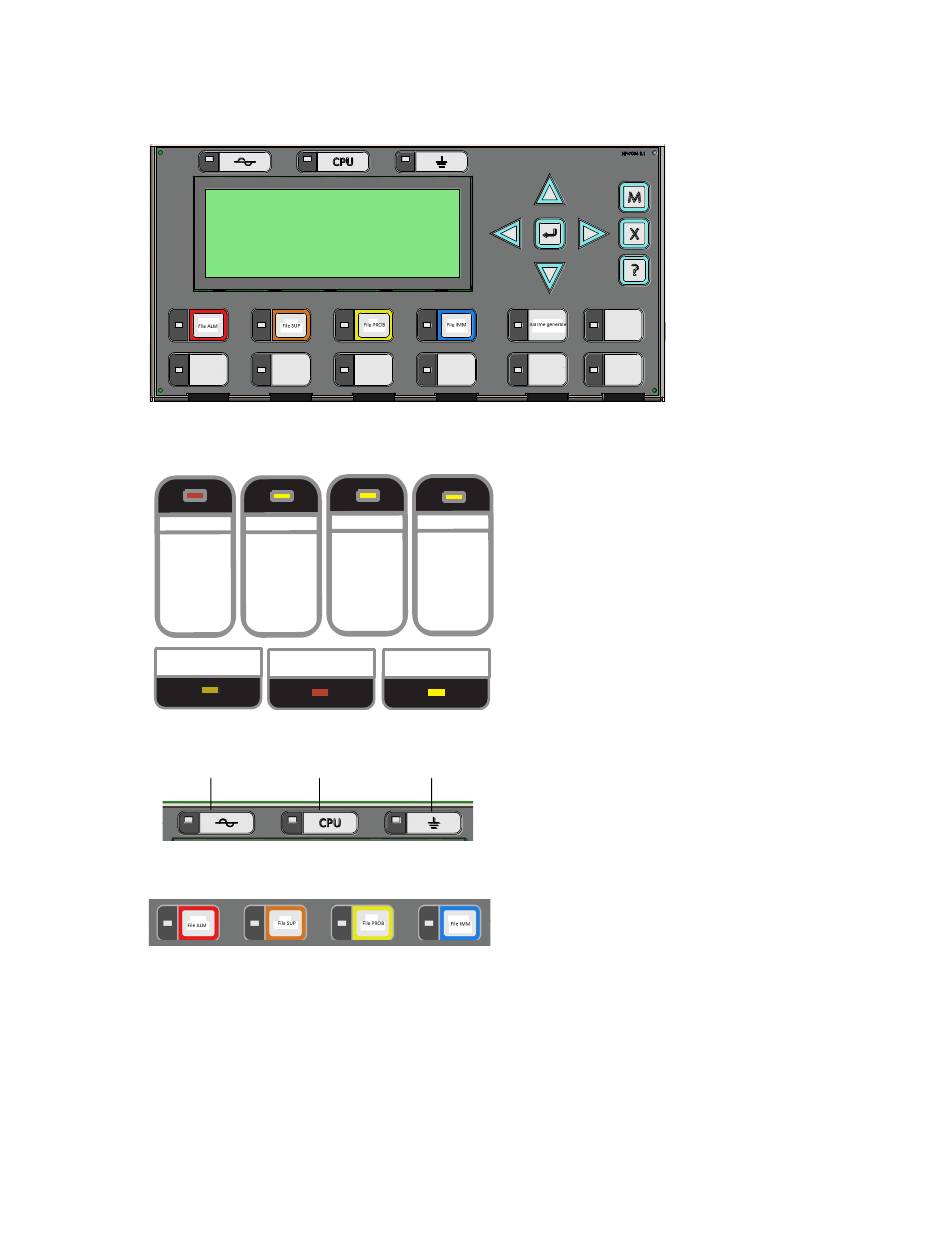

Figure 3 démontre les touches comme numérotées par le configurateur. Cet affichage s'agit
de l'option Défaut 4 x 20 dans le configurateur.
Réseau MCG
Panneau de contrôle
- Système Normal -
04 mars 2014 12:00:00
0
Figure 3 Numérotation des touches pour affichage graphique
Voyants Communs
LISTE.
LISTE
SUPER.
ALARME
C.A.
Figure 4 Affichage classique: Voyants communs
ALIMENTATION
C.A.
Figure 5 Affichage graphique: Alimentation C.A., Défaut CPU, Mise à la terre
Figure 6 Affichage graphique: liste alarme, liste supervision, liste défaut, liste bâtiment
Avertisseur
L'avertisseur est déclenché par l'un des éléments suivants:
• Alarme d'incendie: en continu
• Alarme de supervision: taux de clignotement rapide
• Défaut: taux de clignotement de défaut
• Surveillance/Bâtiment: Configurable pour émettre un son au taux de clignotement de
défaut
Si l'avertisseur s'allume suite à une panne ou supervision non verrouillée, il s'éteindra si la
condition provocatrice disparaît et s'il n'y a pas d'autre raison pour demeurer allumé.
