Voyants à l'avant du panneau, commandes et fonctionnement
Voyants à l'avant du panneau, commandes et fonctionnement (affichage graphique)
Voyants pour
alimentation c.a.,
défaut CPU et Mise à
la terre
Commandes et
voyants de listes:
Alarmes,
Supervisions,
Défauts et Bâtiments
Commandes et voyants pour:
Silence Signaux, Essai de voyant
visuel, Réarmement du système
(remise), Essai des signaux
Figure 2

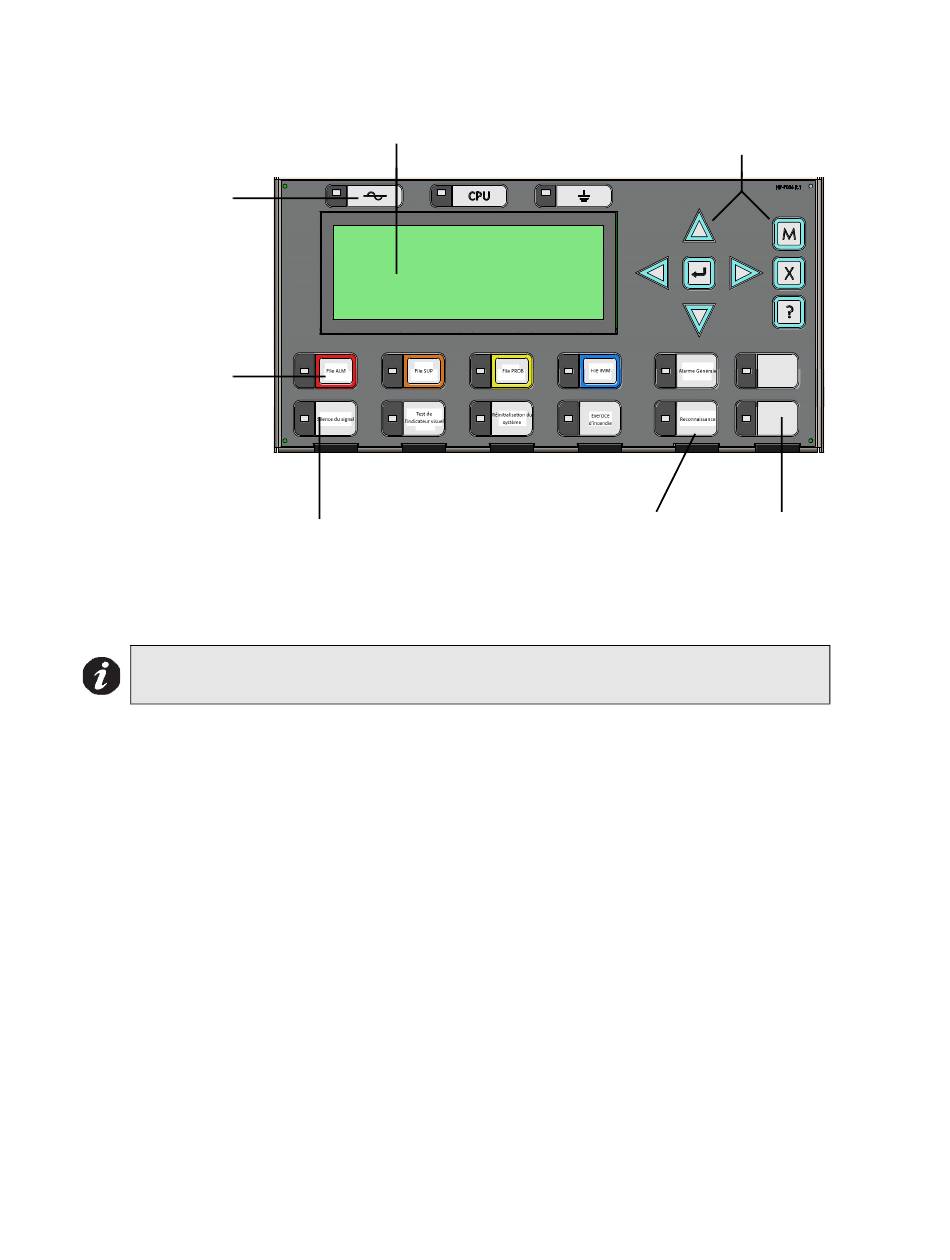

Voyants à l'avant du panneau (affichage graphique)
Remarque: Le voyant et la touche d'Alarme générale, de même que le voyant et la
touche de Remise ne sont actifs que sur les systèmes configurés pour deux étapes.
Les voyants lumineux DEL sont de couleur ambre (défaut ou supervision), rouge (alarme) ou
verte (alimentation c.a.) et peuvent s'allumer en continu ou clignoter à une des deux cadences
suivantes:
• Clignotement rapide: 120 clignotements par minute, cycle d'utilisation de 50 %
• Clignotement de défaut: 20 clignotements par minute, cycle d'utilisation de 50 %
Étiquettes papier pour touches et voyants
Des étiquettes sont fournies pour les touches et les voyants. Il suffit de les glisser sous le
cache en plastique à l'avant du panneau. Les étiquettes en papier facilitent la sélection de
langue d'affichage (français ou anglais) et l'impression des renseignements personnalisés
pour l'identification des zones.
3
Écran d'affichage LCD - quatre
lignes, 20 charactères par line
Réseau MCG
Panneau de contrôle
- Système Normal -
04 mars 2014 12:00:00
Commandes et voyants pour
Alarme générale et Accusé de
réception (2 étapes)
Touches de curseur, ENTRÉE,
MENU, ANNULER, INFO
Deux touches de
commande et
voyants ambres
configurables
