angeschlossen ist - beim Überschreiten des (vor-)eingestellten Endstands defekt wird, wenn der
Getriebemotor manuell oder elektrisch bedient wird.
Anschluss
Zum Anschluss des Ridder RSU Endschaltersystems siehe die dafür verfügbaren Schaltpläne.
Justieren
Der "Anfangsstand" und der "Endstand" werden folgendermaßen justiert:
•
Bringen Sie, indem Sie die ausgehende Achse des Antriebs drehen (lassen), das System in den
"Anfangsstand" oder in den "Endstand" und stellen Sie fest, welcher Betriebsschalter (ES11 oder
ES12) bedient werden muss. Die Schaltrichtung des RSU Endschaltersystems kann umgekehrt
werden, indem die Anschlüsse 1 und 7 in der Lüsterklemme verwechselt werden.
•
Drehen Sie an der festgestellten Seite die Rändelmutter (2), "handfest" bis gegen den Anschlag
(7).Die Rändelmutter kann einfach von Hand auf der Gewindeachse (1) verdreht werden. Die
Schaltmutter (4) wird dabei entlang der Gewindeachse versetzt.
•
Verdrehen Sie nun den Stellring (3) über die Rändelmutter soweit, dass der Betriebsschalter gerade
geschaltet wird.
•
Drehen Sie anschließend den Stellring mit Stellschrauben (A und B) fest auf die Rändelmutter. Der
Stellring kann jetzt nicht mehr auf der Rändelmutter verdreht werden.
Wiederholen Sie die vorgehende Punkte zum Justieren des Endschaltersystems für die
entgegengesetzte Drehrichtung. Damit ist das Endschaltersystem eingestellt.
Warnung
Achtung: Wenn bei einem justierten RSU Endschaltersystem der Getriebemotor manuell bedient wird,
muss überprüft werden, ob die eingestellten Endstände des Schaltsystems nicht überschritten
werden. Dies kann zur Beschädigung des Endschaltersystems führen, sodass das Endschaltersystem
nicht mehr richtig funktionieren wird!

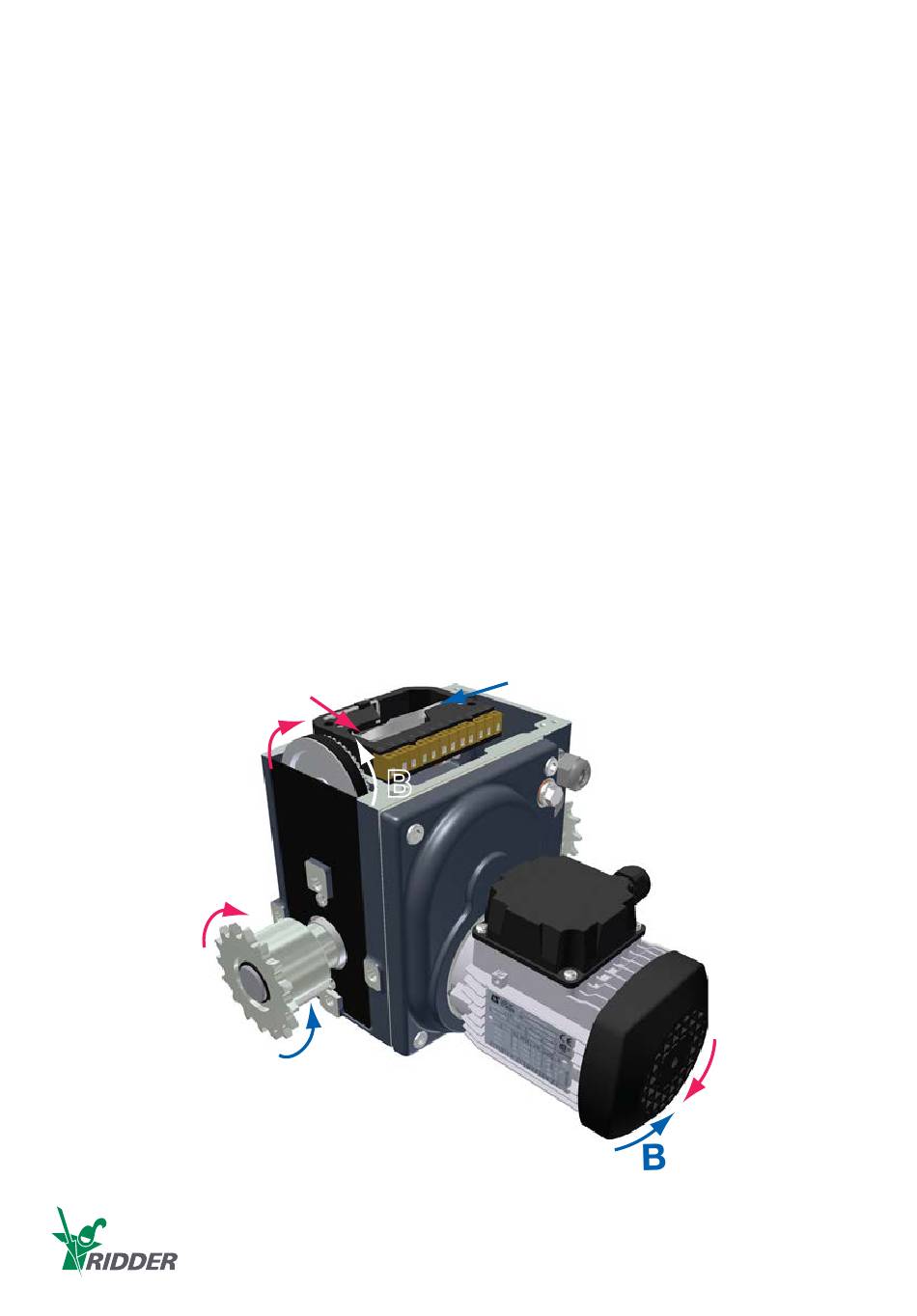

Drehrichtungen
