AMU-II pH/Redox
Opération
5.2.
A-96.150.442 / 040723

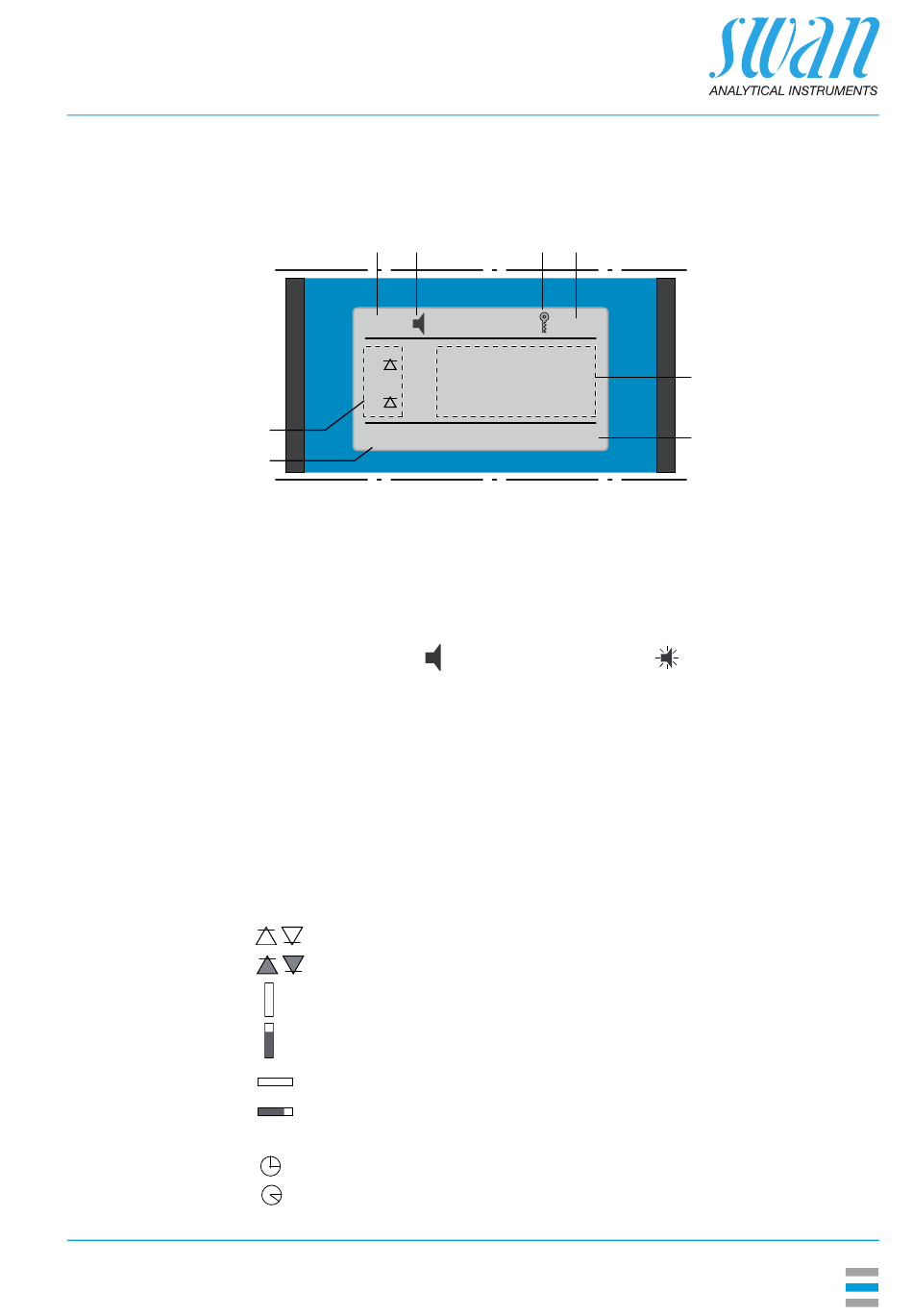

Afficheur
A B
AMU-II pH/REDOX
RUN
R1
R2
H
6.5 l/h
G
A
RUN fonctionnement normal
HOLD entrée fermée ou étal. temporisé: instrument gelé
(affiche l'état des sorties signal)
OFF entrée fermée: interruption des fonctions de contrôle/
seuils (affichage de l'état des sorties signal)
B
ERROR
C
Contrôle du transmetteur via Profibus
D
Temps
E
Valeur de processus
F
Température d'échantillon
G
Débit d'échantillonnage
H
État du relais
État du relais, symboles
seuil sup./inf. pas encore atteint
seuil sup./inf. atteint
contrôle ascendant/descendant: aucune action
contrôle ascendant/descendant actif, barre noire indique l'intensité
de contrôle
vanne motorisée fermée
vanne motorisée: ouverte, la barre noire montre la
position approximative
minuterie
minuterie: active (rotation de l'aiguille)
C D
15:20:18
8.45
pH
24.8°C
Erreur
E
F
Erreur fatale
33
