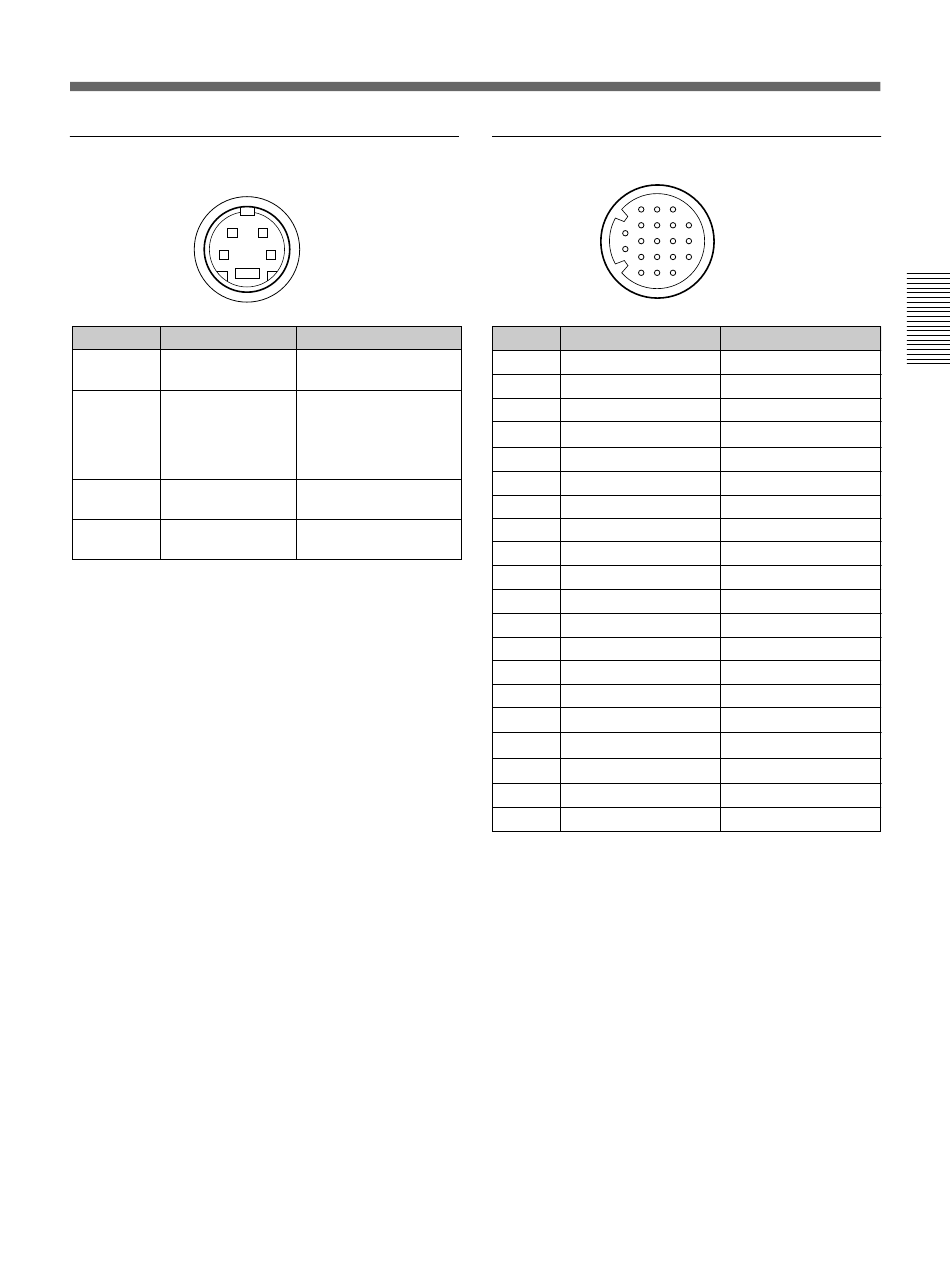

Attribution des broches

Connecteur Y/C IN (miniconnecteur DIN à 4 broches)
2
4
*
Broche n° Signal
1 Entrée Y
2 Entrée sous-
porteuse
CHROMA
3 Masse pour
l'entrée Y
4 Masse pour
l'entrée CHROMA
1
3
Description
1 Vcc, sync négative,
75 ohms
300 m Vcc,
séparation
Retard entre Y et C :
dans une plage de
0 ± 100 ns, 75 ohms
Masse
Masse
Connecteur REMOTE (20 broches)
3 8 13
4 9 14
1
5 10 15
2
6 11 16
7 12 17
Broche n° Signal
1 Bleu uniquement
2 H/V DELAY
3 MAIN/SUB*
4 EXT SYNC
5 DEGAUSS
6 R ch ON/OFF*
7 TALLY
8 LINE B
9 Masse
10 Masse
11 Masse
12 Masse
13 LINE A
14 LINE/RGB
15 Masse
16 L ch ON/OFF*
17 REMOTE
18 LINE C
19 UNDER SCAN
20 4:3
(* pour commande audio numérique)
Raccordement d'une unité de
télécommande
Branchez la broche n°17 à l'une des broches de la
masse (n°9 – 12 et 15), puis branchez les broches pour
les fonctions que vous désirez utiliser aux autres
broches de la masse (n°9 – 12 et 15).
Activation du témoin de signalisation
Branchez la broche n°7 à l'une des broches de la
masse (n°9 – 12 et 15).
18
19
20
Couleur de fil
Brun
Rouge
Orange
Jaune
Vert
Bleu
Violet
Gris
Blanc
Noir
Rose
Bleu clair
Spirale orange
Spirale jaune
Spirale verte
Spirale bleue
Spirale violette
Spirale grise
Spirale rose
Spirale bleu clair
