Minebea Intec PR 57 Manuel D'installation

Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
Manuel d'installation

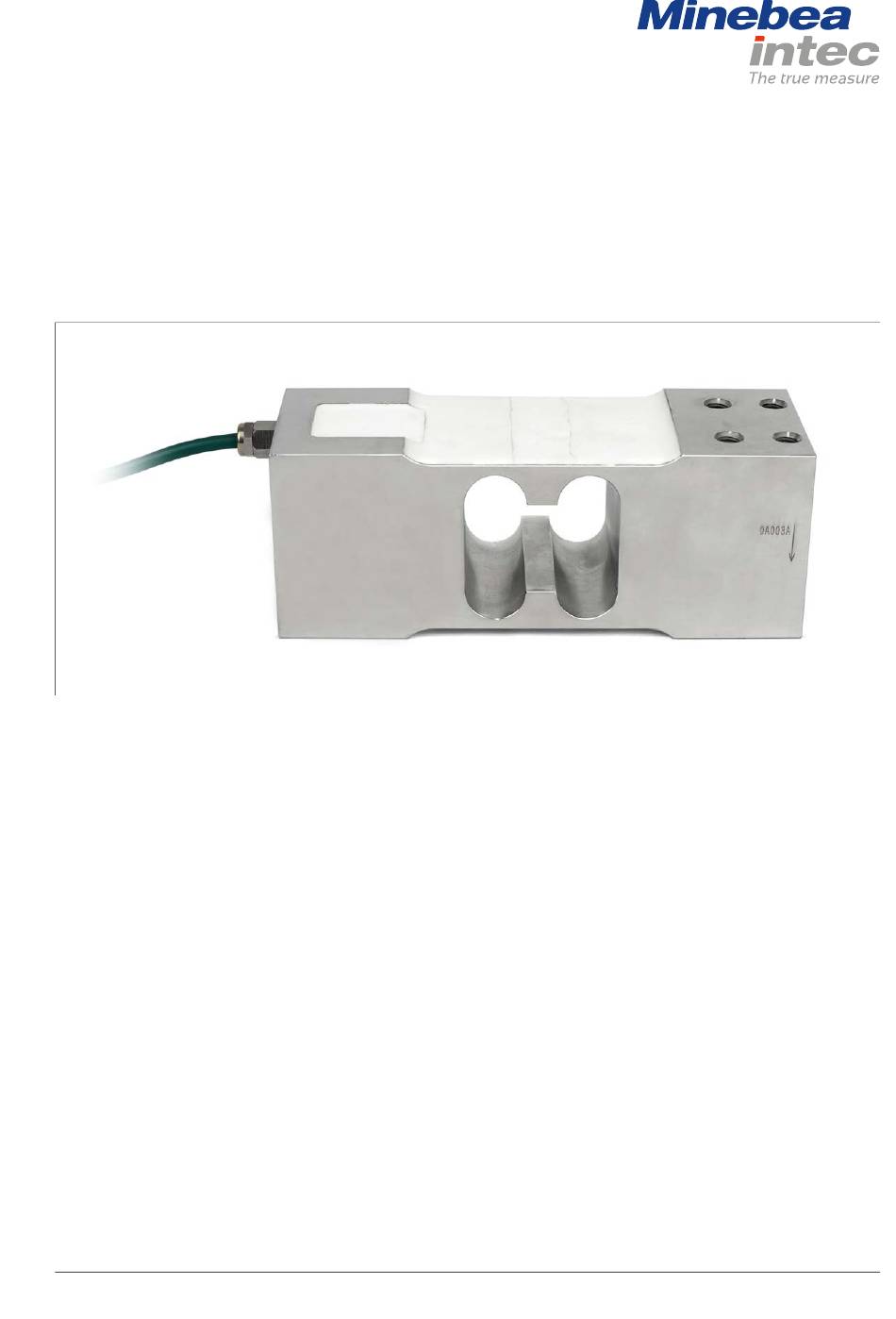

Capteur de pesage à appui central PR 57
Traduction du manuel d'installation original
9499 053 05702
Édition 1.0.0
24/07/2023
Minebea Intec GmbH, Meiendorfer Str. 205 A, 22145 Hambourg, Allemagne
Tél : +49.40.67960.303 Fax : +49.40.67960.383

Publicité

Table des Matières
loading

Manuels Connexes pour Minebea Intec PR 57

Sommaire des Matières pour Minebea Intec PR 57

  • Page 1 Manuel d’installation Capteur de pesage à appui central PR 57 Traduction du manuel d'installation original 9499 053 05702 Édition 1.0.0 24/07/2023 Minebea Intec GmbH, Meiendorfer Str. 205 A, 22145 Hambourg, Allemagne Tél : +49.40.67960.303 Fax : +49.40.67960.383...
  • Page 2 Toutes les informations contenues dans ce document sont sujettes à modification sans préavis et ne constituent en aucun cas un engagement de la part de Minebea Intec, sauf prescription légale contraire. Seuls les membres du personnel qualifiés ayant reçu la formation correspondante sont autorisés à utiliser/installer ce produit. Dans toute correspondance concernant le produit, veuillez indiquer le type, le nom et le numéro de la version/numéro...

  • Page 3: Table Des Matières

    Capteur de pesage à appui central PR 57 Table des matières Table des matières Introduction............................3 Veuillez lire le manuel..............................3 Typographie des actions à effectuer ........................3 Typographie des listes ............................... 3 Typographie des menus et des touches programmables..................3 Typographie des consignes de sécurité........................
  • Page 4 Capteur de pesage à appui central PR 57 Table des matières R60/2000-NL1-17.29 ...............................28 TC10952..................................30 BVS 21 ATEX E 023X ..............................33 IECEx BVS 21.0024X..............................41 FR-2 Minebea Intec...

  • Page 5: Introduction

    1 Introduction Capteur de pesage à appui central PR 57 Introduction Veuillez lire le manuel. Lisez ce manuel avec attention et dans son intégralité avant d’utiliser le produit. Ce manuel fait partie du produit fourni. Conservez-le dans un lieu sûr et facile d'accès.

  • Page 6: Hotline

    Capteur de pesage à appui central PR 57 1 Introduction AVIS Avertissement contre le risque de dommages matériels et/ou à l’environnement. ATTENTION face à une situation susceptible de survenir et entraînant des dommages matériels et/ou des dommages pour l'environnement si les mesures de précaution correspondantes ne sont pas prises.

  • Page 7: Consignes De Sécurité

    Les capteurs de pesage sont conçus pour une utilisation dans les balances de table/ comptage et les trieuses pondérales. Les capteurs de pesage PR 57 doivent être utilisés uniquement pour les tâches de pesage pour lesquelles ils ont été conçus.

  • Page 8: Spécifications

    Capteur de pesage à appui central PR 57 3 Spécifications Spécifications Contenu de la livraison du capteur de pesage Pos. Désignation Capteur de pesage Notice abrégée Certificat de calibrage Uniquement avec capteurs de pesage en zone ATEX : Safety information for PR xx series Informations générales...

  • Page 9: Marquage Possible Du Capteur De Pesage Pour La Zone Atex

    3 Spécifications Capteur de pesage à appui central PR 57 Marquage possible du capteur de pesage pour la zone ATEX Zone Marquage pour de certificat II 1G Ex ia IIC T6/T4 Ga BVS 21 ATEX E 023 X seulement PR 5x/..E Ex ia IIC T6/T4 Ga IECEx BVS 21.0024 X...

  • Page 10: Dimensions

    Capteur de pesage à appui central PR 57 3 Spécifications Dimensions Toutes les dimensions sont en mm. Informations de commande Modèle Capacité max. Type OIML Type ATEX Type NTEP PR 57/300 kg 300 kg ..C3MR ..C3MRE ..III5000S PR 57/500 kg 500 kg ..C3MR...

  • Page 11: Caractéristiques Techniques

    3 Spécifications Capteur de pesage à appui central PR 57 Caractéristiques techniques Désignation Description Abrév. C3MR NTEP III Unité 5000 Single Classe d’erreur 0,02 0,014 Précharge minimale Limite inférieure de la plage de mesu- (charge morte) re spécifiée Capacité maximale Limite supérieure de la plage de mes-...
  • Page 12 Capteur de pesage à appui central PR 57 3 Spécifications Désignation Description Abrév. C3MR NTEP III Unité 5000 Single Plage nominale de la Plage nominale en observant les ca- ≤12 tension ractéristiques techniques d’alimentation Tension Fonctionnement continu sans dom- d’alimentation max.

  • Page 13: Installation

    4 Installation Capteur de pesage à appui central PR 57 4 Installation Consignes de sécurité AVIS Des courants de soudure ou de foudre traversant le capteur peuvent provoquer des dommages. Tous les travaux de soudure sur l’installation de pesage doivent être terminés avant le montage des capteurs de pesage.

  • Page 14: Connexion

    Capteur de pesage à appui central PR 57 5 Connexion Connexion Remarques générales Protéger l’extrémité du câble contre la saleté. L’humidité ne doit pas pénétrer dans l’extrémité ouverte du câble. Maintenir les câbles des capteurs de pesage à distance des câbles à haute tension.

  • Page 15: Capteur De Pesage

    5 Connexion Capteur de pesage à appui central PR 57 Capteur de pesage Code couleur noir bleu vert gris rouge blanc + supply/LC in tension d’alimentation +/entrée du capteur + + sense + Sense - meas./LC out tension de mesure -/sortie du capteur- - supply/LC in tension d’alimentation -/entrée du capteur -...

  • Page 16: Presse-Étoupe

    Capteur de pesage à appui central PR 57 5 Connexion Presse-étoupe Le presse-étoupe est vissé sur le capteur de pesage. Visser le presse-étoupe (1) dans le capteur et serrer avec un couple de 3 Nm. 2. Visser l'écrou (2) dans le presse-étoupe et serrer avec un couple de 3 Nm.

  • Page 17: Maintenance/Réparations/Nettoyage

    Les capteurs de pesage PR 57 ne nécessitent aucun entretien. Réparation Les capteurs de pesage PR 57 , particulièrement fiable, sont construits de manière aussi robustes que le permet la précision de mesure élevée. Toutefois si un capteur est défectueux au niveau de l’électronique ou de la mécanique, il doit être remplacé.

  • Page 18: Elimination Des Équipements Usagés

    Capteur de pesage à appui central PR 57 7 Elimination des équipements usagés Elimination des équipements usagés Nos produits et leurs emballages ne doivent pas être mis au rebut avec les déchets ménagers (parexemple sacs jaunes, poubelles bleues, etc.). Vous pouvez soit recourir à...

  • Page 19: Certificats

    8 Certificats Capteur de pesage à appui central PR 57 Certificats Désignation voir le chapitre séquentiel du document EU-Declaration of Conformity CE-00049A UKCA-Declaration of Conformity UKCA-00008 Certificate of Conformance (NTEP) 17-012 Certificate of Approval (NTEP-New York) 10051 OIML Certificate of Conformity (NMi) R60/2000-NL1-17.29...

  • Page 20: Ce-00049A

    Capteur de pesage à appui central PR 57 8 Certificats CE-00049A FR-18 Minebea Intec...
  • Page 21 8 Certificats Capteur de pesage à appui central PR 57 Minebea Intec FR-19...
  • Page 22 Capteur de pesage à appui central PR 57 8 Certificats FR-20 Minebea Intec...
  • Page 23 8 Certificats Capteur de pesage à appui central PR 57 Minebea Intec FR-21...
  • Page 24 Capteur de pesage à appui central PR 57 8 Certificats FR-22 Minebea Intec...
  • Page 25 8 Certificats Capteur de pesage à appui central PR 57 Minebea Intec FR-23...

  • Page 26: Ukca-00008

    Capteur de pesage à appui central PR 57 8 Certificats UKCA-00008 FR-24 Minebea Intec...
  • Page 27 8 Certificats Capteur de pesage à appui central PR 57 17-012 Minebea Intec FR-25...
  • Page 28 Capteur de pesage à appui central PR 57 8 Certificats FR-26 Minebea Intec...
  • Page 29 8 Certificats Capteur de pesage à appui central PR 57 10051 Minebea Intec FR-27...

  • Page 30: R60/2000-Nl1-17.29

    Capteur de pesage à appui central PR 57 8 Certificats R60/2000-NL1-17.29 FR-28 Minebea Intec...
  • Page 31 8 Certificats Capteur de pesage à appui central PR 57 Minebea Intec FR-29...

  • Page 32: Tc10952

    Capteur de pesage à appui central PR 57 8 Certificats TC10952 FR-30 Minebea Intec...
  • Page 33 8 Certificats Capteur de pesage à appui central PR 57 Minebea Intec FR-31...
  • Page 34 Capteur de pesage à appui central PR 57 8 Certificats FR-32 Minebea Intec...

  • Page 35: Bvs 21 Atex E 023X

    8 Certificats Capteur de pesage à appui central PR 57 BVS 21 ATEX E 023X Minebea Intec FR-33...
  • Page 36 Capteur de pesage à appui central PR 57 8 Certificats FR-34 Minebea Intec...
  • Page 37 8 Certificats Capteur de pesage à appui central PR 57 Minebea Intec FR-35...
  • Page 38 Capteur de pesage à appui central PR 57 8 Certificats FR-36 Minebea Intec...
  • Page 39 8 Certificats Capteur de pesage à appui central PR 57 Minebea Intec FR-37...
  • Page 40 Capteur de pesage à appui central PR 57 8 Certificats FR-38 Minebea Intec...
  • Page 41 8 Certificats Capteur de pesage à appui central PR 57 Minebea Intec FR-39...
  • Page 42 Capteur de pesage à appui central PR 57 8 Certificats FR-40 Minebea Intec...

  • Page 43: Iecex Bvs 21.0024X

    8 Certificats Capteur de pesage à appui central PR 57 IECEx BVS 21.0024X Minebea Intec FR-41...
  • Page 44 Capteur de pesage à appui central PR 57 8 Certificats FR-42 Minebea Intec...
  • Page 45 8 Certificats Capteur de pesage à appui central PR 57 Minebea Intec FR-43...
  • Page 46 Capteur de pesage à appui central PR 57 8 Certificats FR-44 Minebea Intec...
  • Page 47 8 Certificats Capteur de pesage à appui central PR 57 Minebea Intec FR-45...
  • Page 48 Published by Minebea Intec GmbH | Meiendorfer Strasse 205 A | 22145 Hamburg, Germany Phone: +49.40.67960.303 | Email: info@minebea-intec.com www.minebea-intec.com...
