5. Installation
Communication

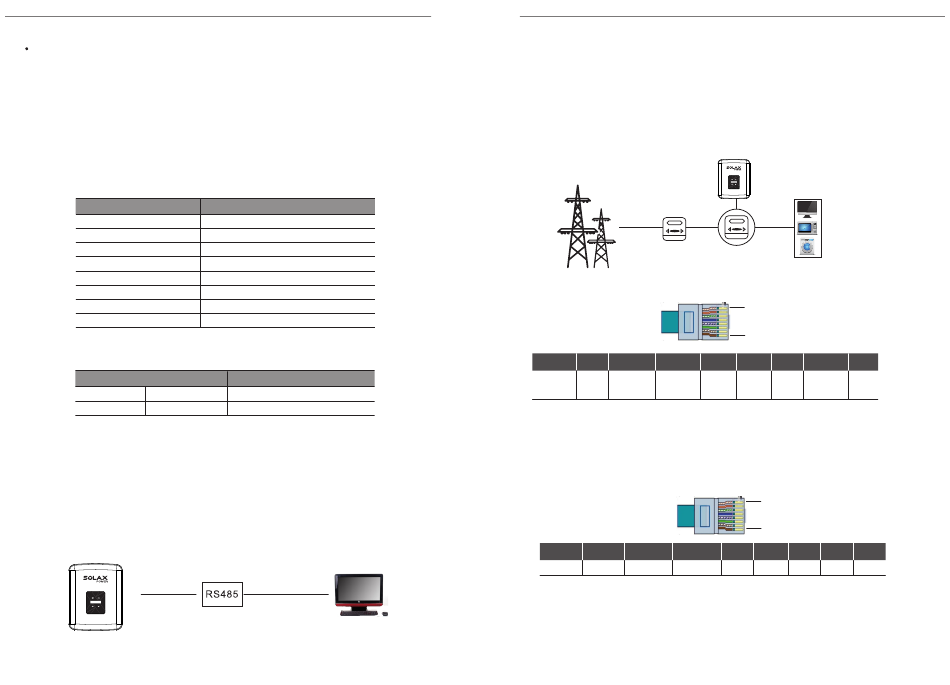

a) RS-485
Cette interface est généralement destinée à la communication de l'onduleur.
Le système doit être configuré de sorte qu'un seul ordinateur à la fois puisse
communiquer avec l'onduleur. Par le biais de l'ordinateur, il est possible d'obtenir
les données de fonctionnement des panneaux photovoltaïques en temps réel.
La correspondance entre les broches du RJ45 et la couleur du câble réseau est
indiquée ci-dessous.
Ordre de raccordement T568B
N° ligne RJ45
1
2
3
4
5
6
7
8
Procédure de raccordement :
Couleur du câble
4 Bleu
5 Blanc/bleu

Raccordement du convertisseur RS-485

Choisissez un câble réseau de qualité élevée, et dénudez l'isolation de l'extrémité
du câble. Pour le côté utilisation de l'onduleur, suivez l'ordre de T568B et utilisez
une pince plate pour pousser la tête de cristal du RJ45 à 8 fils. Pour l'autre côté,
suivez la tête de cristal du RJ45 à 2 fils à raccorder au connecteur du convertisseur
RS-485.
X1
20
Couleur du câble
Blanc/orange
Orange
Blanc/vert
Bleu
Blanc/bleu
Vert
Blanc/marron
Marron
Convertisseur RS-485
A
B
Surveillance
b) Compteur (option)
Grâce à ce compteur monophasé associé à la série X1, vous pouvez :
(1) surveiller l'énergie injectée dans le réseau et absorbée de celui-ci
tout au long de la journée ;
(2) utiliser la fonction de limitation de la puissance injectée avec une
plus grande précision.
Réseau
électrique
Compteur
électrique
bidirectionnel
Le brochage de l'interface RS-485/compteur est indiqué ci-dessous.
CÂBLAGE 1 2 3
GND_COM
Définition RefGen Com/DRM0
c) DRM
La fonction DRM (pour la norme AS 4777) est proposée pour prendre en charge
plusieurs modes de demandes et réponses en donnant les signaux de commande
ci-dessous. L'utilisateur doit effectuer un court-circuit entre 1 et 2 et faire appel
à un équipement externe lorsqu'il l'utilise.
1
CÂBLAGE 2 3
Définition RefGen Com/DRM0 GND_COM
La fonction DRM partage le bornier avec les connexions RS-485/compteur.
Pour connaître la procédure de connexion de la fonction DRM, l'utilisateur
peut se référer aux connexions RS-485 ci-dessus (b).
Remarque : À l'heure actuelle, seule la fonction DRM0 est disponible. D'autres
fonctions sont en cours de développement.
Onduleur série X1
X1
Charge
SolaX Compteur monophasé
1
8
4 5 6 7 8
Meter_A/ Meter_B/
E_Stop GND_COM
X
485_A 485_B
1
8
4 5 6 7 8
X X X
X X
