11. Description des fonctions des pompes
11.1 Entrées analogiques
Entrées disponibles selon le module fonctionnel monté dans la
pompe :
Fonction (borne)
Entrée analogique 1, config. (4)
Entrée analogique 2, config. (7)
Entrée analogique 3, config.
(14)
6) Voir paragraphe Identification du module fonctionnel.
Si vous désirez régler l'entrée analogique à d'autres fins, vous
pouvez procéder manuellement.
Si vous faites le réglage manuel avec Grundfos GO, vous devez
accéder au menu de l'entrée analogique figurant sous le menu
Réglages.
Fonction
Les entrées analogiques peuvent être réglées aux fonctions
suivantes :
• Inactif.
• Capteur de retour. Le capteur est utilisé pour le mode de
régulation sélectionné.
• Infl. pt cons. ext. Voir paragraphe Fonction du point de
consigne externe.
• Autre fonction.
Paramètre mesuré
Sélectionner l'un des paramètres répertoriés ci-dessous, c'est-à-
dire le paramètre à mesurer dans l'installation par le capteur relié à
l'entrée analogique actuelle.
5
1 DPT 3 13
PT
PT TT
2 4
DPT DPT
9
LT

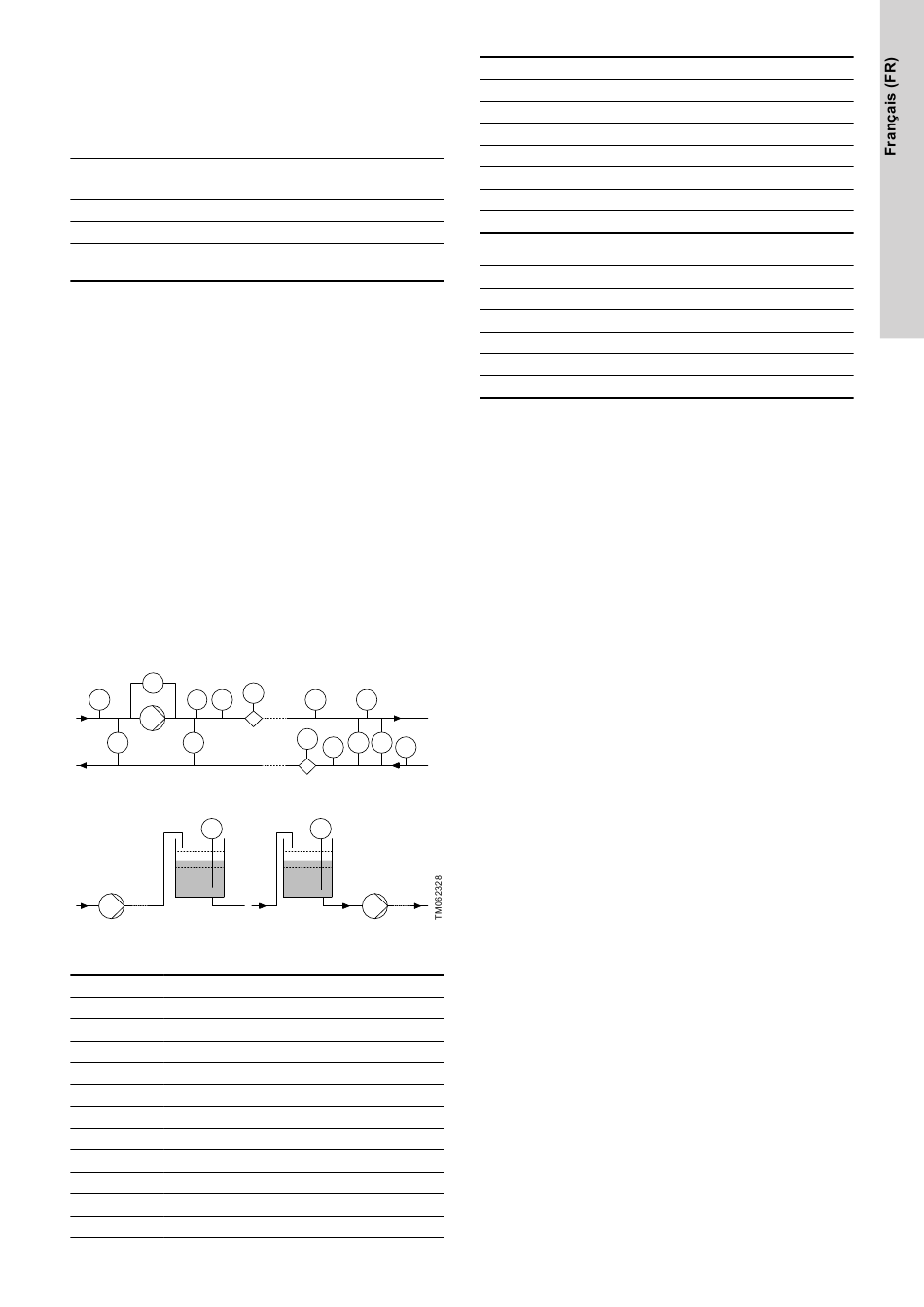

Présentation des emplacements du capteur
Pos. Fonction du capteur/paramètre mesuré
1 Pression d'entrée
2 Press diff, entrée
3 Pression refoul.
4 Press diff, sortie
5 Pression diff, circ
6 Pression 1, ext.
7 Pression 2, ext.
8 Press diff, ext.
9 Niv. réserv. stock
10 Niv. réserv. alim.
11 Débit circulateur
6)
FM 300
(avancé)
●
●
●
11
6 14
Q
PT TT
12
8 16 15
7
Q
DPT DTT
PT TT
10
LT
Pos. Fonction du capteur/paramètre mesuré
12 Débit, externe
13 Temp. du liquide
14 Température 1
15 Température 2
16 Temp. diff., ext.
Non indiqué Temp. ambiante
Non indiqué Autre paramètre
Unité
Paramètre Unités possibles
Pression bar, m, kPa, psi, ft
Level m, ft, in
Débit circulateur m³/h, l/s, yd³/h, gpm
Temp. du liquide °C, °F
Autre paramètre %
Signal électrique
Sélectionner le type de signal :
• 0,5-3,5 V
• 0-5 V
• 0-10 V
• 0-20 mA
• 4-20 mA.
Domaine capteur, valeur min.
Régler la valeur minimale du capteur branché.
Domaine capteur, valeur max.
Régler la valeur maximale du capteur branché.
Réglages par défaut
Voir paragraphe Réglages par défaut.
Informations connexes
6. Identification du module fonctionnel
11.7 Fonction pt de consigne externe
21.6 Réglages par défaut
