5. Communication bus en option via les modules
Grundfos CIM
5.1 Installation d'un module d'interface de
communication
DANGER
Choc électrique
Mort ou blessures graves
‐
Couper l'alimentation électrique du moteur et des
relais. Attendre au moins cinq minutes avant toute
intervention sur le moteur. S'assurer que l'alimentation
électrique ne peut pas être réenclenchée
accidentellement.
Toujours utiliser un kit de maintenance antistatique lors de
la manipulation de composants électroniques. Cela évite
que l'électricité statique n'endommage les composants.
Lorsqu'il n'est pas protégé, placer le composant sous un
tissu antistatique.
Kit de maintenance antistatique

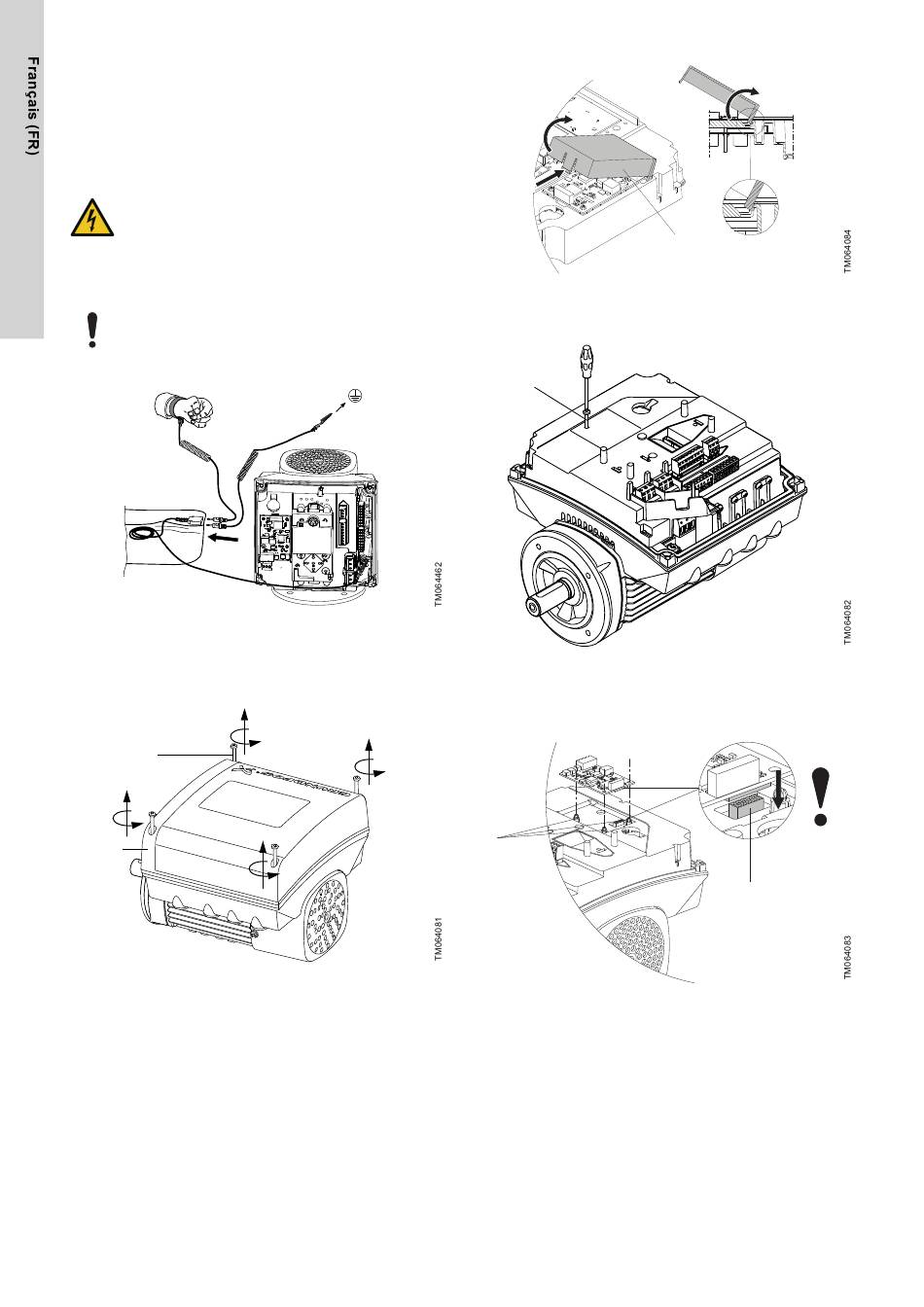

1. Desserrer les quatre vis (A) et retirer le couvercle de la boîte à
bornes (B).
A
B
Démontage du couvercle de la boîte à bornes
2. Retirer le couvercle du module CIM (A) en appuyant sur la
languette de verrouillage (B) et en soulevant l'extrémité du
couvercle (C). Dégager ensuite le couvercle des crochets (D).
14
C
B
Démontage du couvercle du module CIM
3. Retirer la vis de fixation (A).
A
Retrait de la vis de fixation
4. Monter le module CIM en l'alignant aux trois supports en
plastique (A) et à la fiche (B). Appuyer sur le module avec vos
doigts.
A
Installation du module CIM
D
A
B
