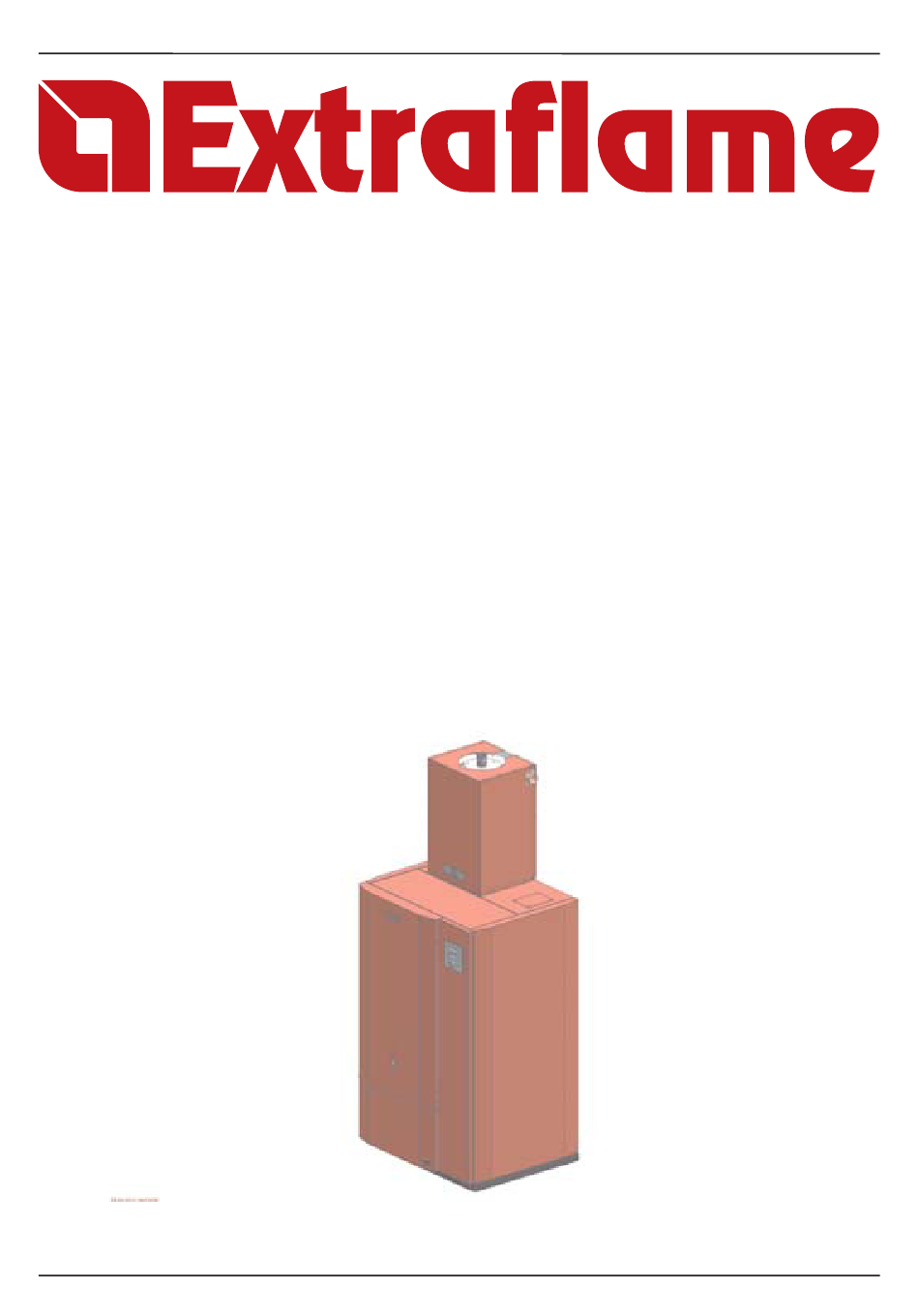

MONT AGGIO COPERCHI CICLONE LP30

MOUNTING CYCLONE T ANK LP30 LIDS

MONT AGE DES COUVERCLES CYCLONE LP30

MONT AGE ZYKLON-ABDECKPLA TTEN LP30

MONTAJE DE TAPAS DEL CICLÓN LP30

MONT AGEM DAS T AMPAS DO CICLONE LP30

LP30

Sommaire des Matières pour Extraflame LP30

Page 1 All manuals and user guides at all-guides.com MONT AGGIO COPERCHI CICLONE LP30 MOUNTING CYCLONE T ANK LP30 LIDS MONT AGE DES COUVERCLES CYCLONE LP30 MONT AGE ZYKLON-ABDECKPLA TTEN LP30 MONTAJE DE TAPAS DEL CICLÓN LP30 MONT AGEM DAS T AMPAS DO CICLONE LP30 LP30...
Page 2 All manuals and user guides at all-guides.com...
Page 3 All manuals and user guides at all-guides.com INTRODUZIONE IL SEGUENTE FASCICOLO SPIEGA IL MONTAGGIO DEL COPERCHIO SERBATOIO LP30 PER IL CICONE. IL POSIZIONAMENTO E L’INSTALLAZIONE DEVONO ESSERE ESEGUITI DA PERSONALE QUALIFICATO E/O ASSISTENZA TECNICA DEL COSTRUTTORE. EXTRAFLAME S.P.A. Sommario Istruzioni di montaggio coperchi ciclone LP30 ............4...
Page 4 All manuals and user guides at all-guides.com Istruzioni di montaggio coperchi ciclone LP30 coperchio posteriore porta frontale viti di fi ssaggio togliere il coperchio posteriore allentando le 6 viti di fi ssaggio viti fi ssaggio posteriore coperchio anteriore viti di...
Page 5 (il foro serve come alloggio del sensore proxi di livello pellet). Rimontare il retro tolto in precedenza. coperchio forato ISTRUZIONI DI MONTAGGIO COPERCHI CICLONE LP30...
Page 6 Ancorare il ciclone con la viteria di fi ssaggio in dotazione ed eff ettuare il collegamento elettrico. Attenzione: l’allacciamento elettrico deve essere eseguito da personale qualifi cato e/o assistenza del produttore. Rimontare il carter ISTRUZIONI DI MONTAGGIO COPERCHI CICLONE LP30...
Page 7 All manuals and user guides at all-guides.com...
Page 8 All manuals and user guides at all-guides.com INTRODUCTION THIS DOCUMENT EXPLAINS THE ASSEMBLY OF THE LP30 TANK LID FOR THE CYCLONE TANK. POSITIONING AND INSTALLATION MUST BE PERFORMED BY QUALIFIED STAFF AND/OR THE MANUFACTURER'S AFTER-SALES STAFF. EXTRAFLAME S.P.A. Summary Instructions for assembly of the LP30 cyclone tank lids .......... 9...
Page 9 All manuals and user guides at all-guides.com Instructions for assembly of the LP30 cyclone tank lids Rear lid Front door Screw fasteners Remove the rear lid by loosening the 6 screw fasteners Rear screw fastener Front lid Font screw fasteners...
Page 10 Remove the lid Re-assemble the perforated lid of the kit using hole the previously-removed screws (the hole is used to house the pellet level proxy sensor). Re-mount the previously-removed rear panel. Perforated INSTRUCTIONS FOR ASSEMBLY OF THE LP30 CYCLONE TANK LIDS...
Page 11 Anchor the cyclone tank using the supplied screw fasteners and make the electric connection. Attention: the electric connection must be made by qualifi ed staff and/or the manufacturer's after-sales staff . Re-mount the guard INSTRUCTIONS FOR ASSEMBLY OF THE LP30 CYCLONE TANK LIDS...
Page 12 All manuals and user guides at all-guides.com...
Page 13 LE FASCICULE SUIVANT EXPLIQUE LE MONTAGE DU COUVERCLE DU RÉSERVOIR IP30 POUR LE CYCLONE. LA MISE EN PLACE ET L'INSTALLATION DOIVENT ETRE EFFECTUEES PAR UN PERSONNEL QUALIFIE ET/OU UNE ASSISTANCE TECHNIQUE DU FABRICANT EXTRAFLAME S.P.A. Sommaire Instructions de montage des couvercles cyclone LP30 .........14 INSTRUCTIONS DE MONTAGE DES COUVERCLES CYCLONE LP30...
Page 14 All manuals and user guides at all-guides.com Instructions de montage des couvercles cyclone LP30 couvercle arrière porte frontale vis de fi xation enlever le couvercle arrière en dévissant les 6 vis de fi xation vis de fi xation arrière couvercle avant...
Page 15 (le trou sert de logement du capteur de proximité de niveau de pellet). Remonter l' arrière précédemment couvercle perforé INSTRUCTIONS DE MONTAGE DES COUVERCLES CYCLONE LP30...
Page 16 Ancrer le cyclone à l'aide de la visserie de fi xation fournie et eff ectuer le branchement électrique. Attention: le raccordement électrique doit être eff ectué par un personnel qualifi é et/ou une assistance du fabricant. Remonter le carter INSTRUCTIONS DE MONTAGE DES COUVERCLES CYCLONE LP30...
Page 17 All manuals and user guides at all-guides.com...
Page 18 All manuals and user guides at all-guides.com EINLEITUNG IN DIESEM HEFT WIRD DIE MONTAGE DER LP30 BEHÄLTERABDECKUNG FÜR DEN ZYKLON ERKLÄRT. DIE POSITIONIERUNG UND INSTALLATION SIND DURCH FACHPERSONAL UND/ODER DEN TECHNISCHEN KUNDENDIENST DES HERSTELLERS DURCHZUFÜHREN. EXTRAFLAME S.P.A. Inhalt Montageanleitung LP30 Zyklonabdeckplatten ............19...
Page 19 All manuals and user guides at all-guides.com Montageanleitung LP30 Zyklonabdeckplatten Hintere Abdeckplatte Fronttür Befestigungsschrauben Befestigungsschrauben lösen und hintere Abdeckplatte entfernen Hintere Befestigungsschrauben Vordere Abdeckplatte Vordere Befestigungsschrauben Vordere und hintere Befestigungs- schrauben lösen, um die vordere Abdeckplatte zu entfernen (durch das Entfernen der Fronttür kann die Arbeit erleichtert werden).
Page 20 Plättchen und Rückwand entfernen Loch Abdeckplatte Abdeckplatte entfernen Durchbrochene Abdeckplatte des Bausatzes mit Loch den vorher entfernten Schrauben wieder anbau- en. (Die Öff nung dient zum Einsetzen des Pellet- Füllstandssensors.) Vorher abgenommene Rückwand wieder an- bauen. Abdeckplatte gelocht MONTAGEANLEITUNG LP30 ZYKLONABDECKPLATTEN...
Page 21 Zyklon über dem Bausatz entsprechend der 4 Käfi g- muttern positionieren. (Das rote Gehäuseblech sollte abgenommen werden.) Zyklon mit den mitgelieferten Befestigungsschrauben verankern und Elektroanschluss herstellen. Achtung: Der Elektrische Anschluss ist durch Fach- personal und/oder den Kundendienst des Herstel- lers vorzunehmen. Gehäuseblech wieder anbauen MONTAGEANLEITUNG LP30 ZYKLONABDECKPLATTEN...
Page 22 All manuals and user guides at all-guides.com...
Page 23 All manuals and user guides at all-guides.com INTRODUCCIÓN EL SIGUIENTE FASCÍCULO EXPLICA EL MONTAJE DE LA TAPA DEL DEPÓSITO LP30 PARA EL CICLÓN. LA COLOCACIÓN Y LA INSTALACIÓN LAS DEBE REALIZAR EL PERSONAL CUALIFICADO Y/O LA ASISTENCIA TÉCNICA DEL FABRICANTE.
Page 24 All manuals and user guides at all-guides.com Instrucciones de montaje de tapas del ciclón LP30 tapa posterior puerta frontal tornillos de fi jación quite la tapa posterior afl ojando los 6 tornillos de fi jación tornillos de fi jación posterior...
Page 25 (el agujero aloja al sensor proxi de nivel de pellet). Vuelva a montar la parte posterior que se quitó anteriormente. tapa perforada INSTRUCCIONES DE MONTAJE DE TAPAS DEL CICLÓN LP30...
Page 26 Fije el ciclón con los tornillos de fi jación suministrados y realice la conexión eléctrica. Atención: la conexión eléctrica la debe realizar personal cualifi cado y/o la asistencia del productor. Vuelva a montar el cárter INSTRUCCIONES DE MONTAJE DE TAPAS DEL CICLÓN LP30...
Page 27 All manuals and user guides at all-guides.com...
Page 28 All manuals and user guides at all-guides.com INTRODUÇÃO O FASCÍCULO A SEGUIR EXPLICA A MONTAGEM DA TAMPA DO TANQUE LP30 PARA O CICLONE. O POSICIONAMENTO E A INSTALAÇÃO DEVEM SER EFETUADOS POR PESSOAS QUALIFICADAS E OU ASSISTÊNCIA TÉCNICA DO FABRICANTE.
Page 29 All manuals and user guides at all-guides.com Instruções de montagem das tampas do ciclone LP30 tampa posterior porta frontal parafusos de fi xação Retirar a tampa posterior soltando os 6 parafusos de fi xação parafusos de fi xação posterior tampa anterior parafusos de fi xação...
Page 30 Remontar a tampa perfurada do kit com os furo parafusos retirados anteriormente. (o furo serve como alojamento do sensor de proximidade do nível de pellets). Remontar parte posterior retirada anteriormente. tampa perfurada INSTRUÇÕES DE MONTAGEM DAS TAMPAS DO CICLONE LP30...
Page 31 Fixar o ciclone com o parafuso de fi xação fornecido de série e efetuar a ligação elétrica. Atenção: A ligação elétrica deve ser efetuada por pessoas qualifi cadas e ou assistência técnica do produtor. Remontar o cárter INSTRUÇÕES DE MONTAGEM DAS TAMPAS DO CICLONE LP30...
Page 32 All manuals and user guides at all-guides.com...
Page 33 All manuals and user guides at all-guides.com INSTRUÇÕES DE MONTAGEM DAS TAMPAS DO CICLONE LP30...
Page 34 All manuals and user guides at all-guides.com INSTRUÇÕES DE MONTAGEM DAS TAMPAS DO CICLONE LP30...
Page 35 XTRAFLAME S.p.A. Via Dell’Artigianato, 10 36030 MONTECCHIO PRECALCINO Vicenza - ITALY Tel. 0445/865911 Fax 0445/865912 http://www.lanordica-extraflame.com E-mail: info@extraflame.com Questo documento è a vostra disposizione all’indirizzo www.extraflame.it/support This document is available at www.extraflame.it/support Ce document est à votre disposition à l’adresse www.extraflame.it/support Dieses Dokument steht Ihnen unter folgender Adresse zur Verfügung:...
